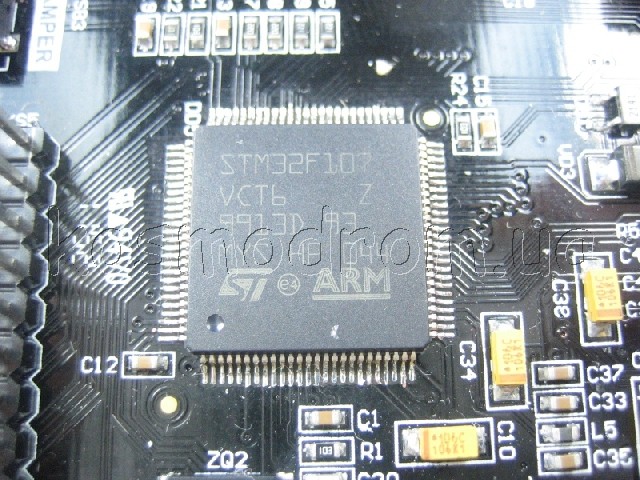

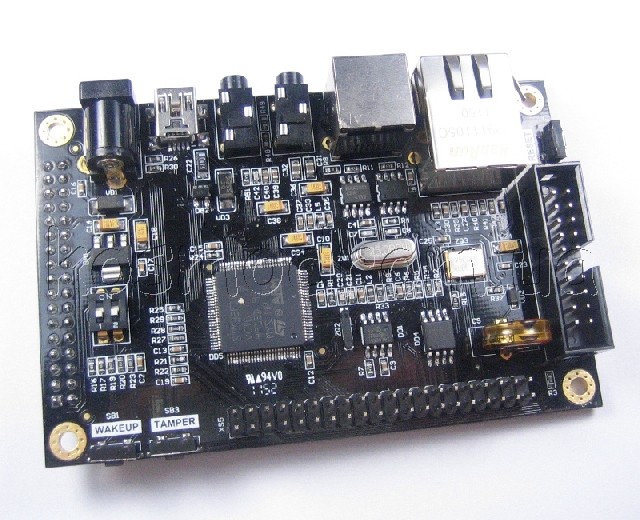

Плата UDK-32F107V предназначена для отладки приложений на базе установленного микроконтроллера STM32F107VCT6. Кроме того, имеется возможность использовать ее в качестве встраиваемого модуля готового устройства, а также как пособие для обучения программированию микроконтроллеров семейства STM32. В числе прочей периферии, на плате установлен разъем для стыковки с TFT ЖКИ.

Для UDK-32F107V написана и проверена в работе библиотека драйверов периферии, а также, примеры работы с ними, что позволяет начинающим разработчикам в короткие сроки самостоятельно написать первое приложение, не углубляясь в нюансы низкоуровневого программирования.

Имеется возможность запуска на плате GUI от ST Microelectronics, а также SAFERTOS, FREERTOS и μC-OSII/III.

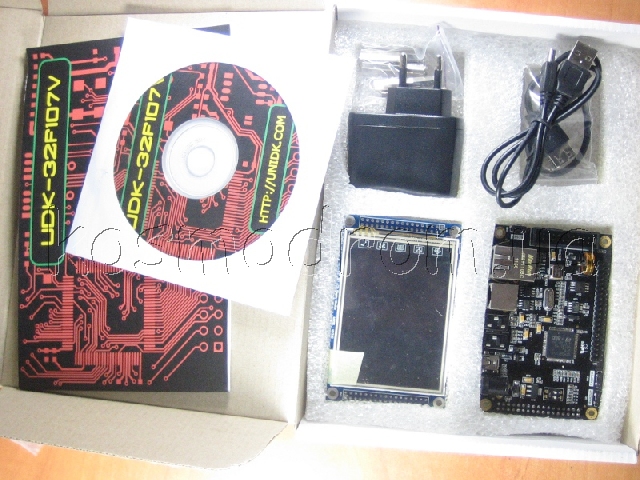

На поставляемом с платой DVD находятся принципиальная схема платы (в формате pdf), электронный вариант руководства пользователя, библиотека драйверов UDK-32F107V_LIB, а так же, программные примеры и бесплатные средства разработки. Диск снабжен удобной системой автозапуска, упрощающей навигацию по его каталогам.

Схема платы

1.1 Механические характеристики:

Габаритные размеры 62 х95 мм.

Материал печатной платы- стеклотекстолит FR-4 1,6мм.

Цвет паяльной маски- черный

Покрытие контактных площадок платы– иммерсионное золото.

Монтаж компонентов– двухсторонний

Маркировка компонентов– двухсторонняя

1.2 Электрические характеристики

Напряжение питания: 5В.

Потребляемый ток: неболее 400 мА.

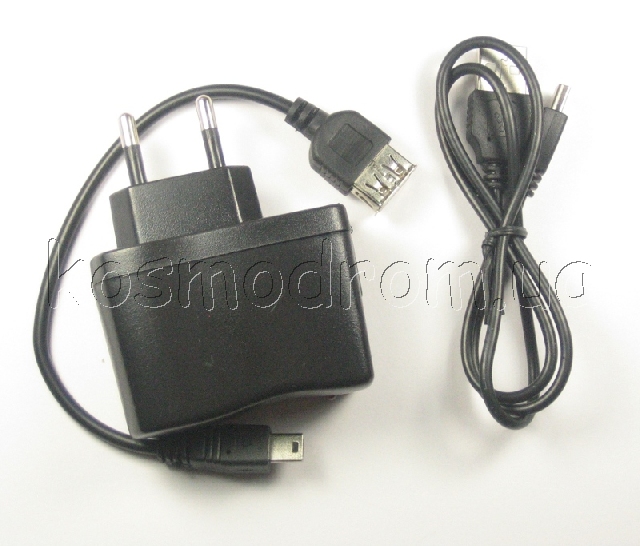

Подача питающего напряжения через один из трех разъемов:

разъем питания

разъем mini-USB,

разъем расширения.



вся серия STM32F на складе

продукция на складе в Харькове

Отладочные комплекты от STMicroelectronics серии DISCOVERY
EASY-STM32 - Отладочный комплекс на базе контроллера серии STM32
Все контроллеры STM32 Cortex
STM32F042 / STM32F042 - Контроллеры STM32 на ядре Cortex-M0 с USB, CAN и HDMI CEC
STM32F4XX - лидер по производительности среди контроллеров Cortex-M4
Микроконтроллеры серии STM32F401 с ультранизким динамическим потреблением
STM32F427/STM32F437- Микроконтроллеры STM32 с 2Мб FLASH-памяти
STM32F0 – новый стандарт для недорогих решений

STM32F091 — микроконтроллер начального уровня на базе ядра ARM Cortex-M0 с тактовой частотой 48 МГц, объёмом FLASH-памяти 256 кбайт, CAN интерфейсом и функцией управления пользовательскими устройствами
STM32F446 — новая серия высокопроизводительных микроконтроллеров STM32 со встроенной памятью небольшого объёма

STM32F3 — 72МГц/90DMIPS — экономичные МК комбинированных сигналов c DSP и FPU
Сверхэкономичные контроллеры серии STM32L15
STM32L162 с ультранизким энергопотреблением с ядром Cortex-M3
Микроконтроллеры STM32 – универсальное решение на ARM-ядре
Развитие популярной серии: микроконтроллеры серии STM32F2
Новые микроконтроллеры STM32W для беспроводных приложений
STM32: ЭПОХА 32-БИТНЫХ МИКРОКОНТРОЛЛЕРОВ НАСТУПИЛА
STM32F105/107 — новые линейки микроконтроллеров компании STMicroelectronics
STM32F100C4T6B - Микроконтроллер: ARM Cortex-M3 - спец-цена
ST-LINK – внутрисхемный программатор/отладчик JTAG
STM32F103-DB - Отладочная плата для микроконтроллеров STM32
Плата UDK-32F107V предназначена для отладки приложений на базе установленного микроконтроллера STM32F107VCT6
STM32VLDISCOVERY – отладочный комплект для работы с псемейством микроконтроллеров STM32F1x - спец-цена
STM3210B-PRIMER Демонстрационное типовое решение на базе микроконтроллера STM32F103B.
STM32F103-HB Отладочная плата для микроконтроллеров STM32

смотри так же: Восьмибитные контроллеры серии STM8S от компании STMicroelectronics



STM32W — 24МГц/30DMIPS МК для беспроводной связи;
STM32L — 32МГц/33DMIPS МК с батарейным питанием;
STM32L0 — 32МГц/33DMIPS МК с батарейным питанием;
STM32F0 — 48МГц/38DMIPS МК для ультрадешевых приложений;
STM32F1 — 72МГц/61DMIPS МК общего назначения;
STM32F2 — 120МГц/150DMIPS высокопроизводительные МК;
STM32F3 — 72МГц/90DMIPS — МК комбинированных сигналов c DSP и FPU;
STM32F4 — 168МГц/210DMIPS — высокопроизводительные МК с DSP и FPU.
STM32F7 — 200МГц/428DMIPS — высокопроизводительные МК с DSP и FPU.
STM32H — 400МГц/856DMIPS — высокопроизводительные МК с ядром Cortex-M7.



DISCOVERY NUCLEO STM32-OPEN

1.3 Установленная на плате периферия

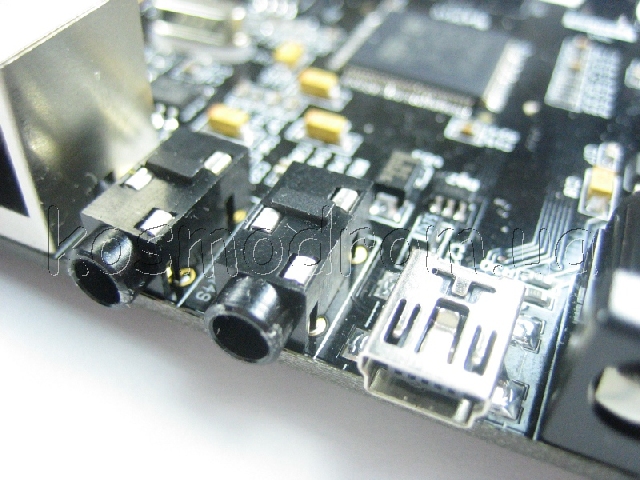

Звуковаясистема

I2S аудио-ЦАП

3,5 мм разъем “Audio out”,

3,5 мм разъем “Line in”.

Внешняя память

4MB Dataflash,

UDK-32F107V v1.1 4 WWW.UNIDK.COM

I2C 256Кбит EEPROM,

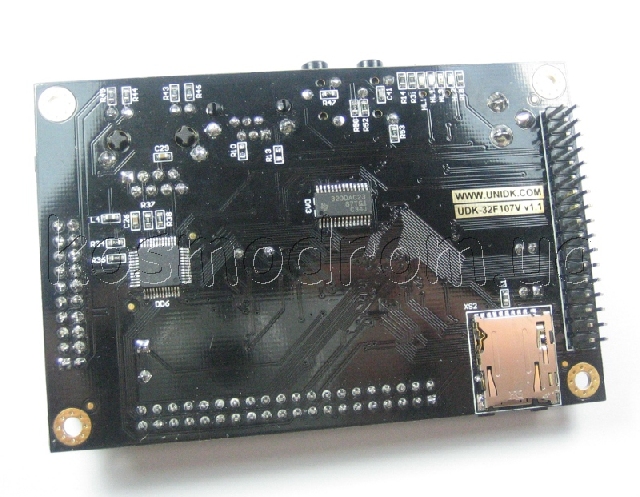

Разъем дляmicro SD Card™

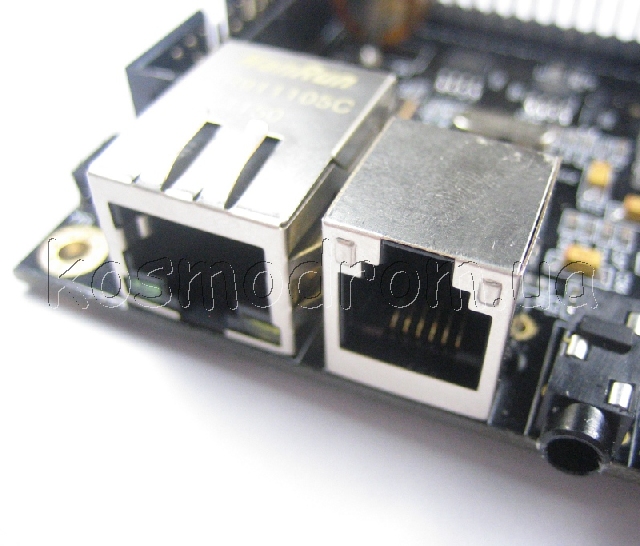

Ethernet:

10/100МБод RMII PHY,

IEEE-802.3-2002 совместимый Ethernet разъемRJ-45.

USB:

Host/Device/OTG USB PHY, встроенный в микроконтроллер

ключ напряжения питания в режиме USB-Host с контролем тока потребления

разъемmini USB-B.

Последовательные интерфейсы

CAN,

RS-485,

РазъемRJ-11 с выведенными на него сигналами CAN иRS-485.

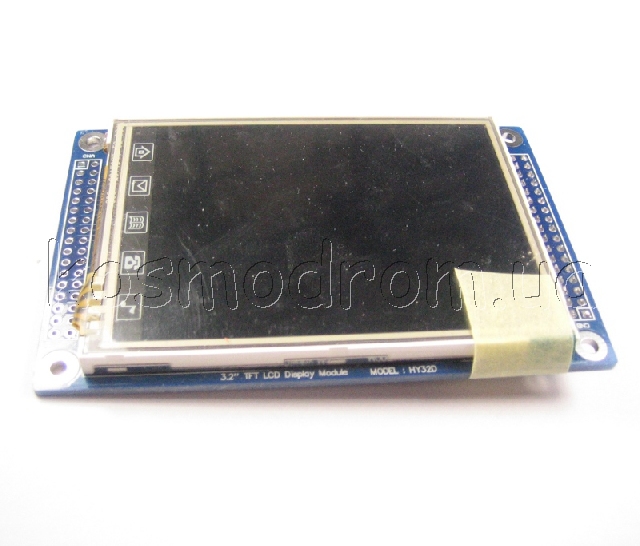

Разъем для подключения TFT ЖКИ 3.2” 240x320 пикс

Часы реального времени встроенные в микроконтроллер

Резервное питание от ионистора

Разъем внутрисхемного отладчика

JTAG,

SWD.

Светодиоды

светодиод пользователя

светодиод превышения допустимого тока для USB-Host,

светодиод питания от внешнего источника

UDK-32F107V v1.1 WWW.UNIDK.COM 5

светодиод питанияот USB.

DIP-переключатели

2 DIP-переключателя выбора режима загрузки управляющей программы

Кнопки

кнопка “Reset”,

кнопка “Wake-up”,

кнопка “Tamper”.

Разъем расширения PLD-40.
