Отладочная плата
STM8S003K3T6-MOD

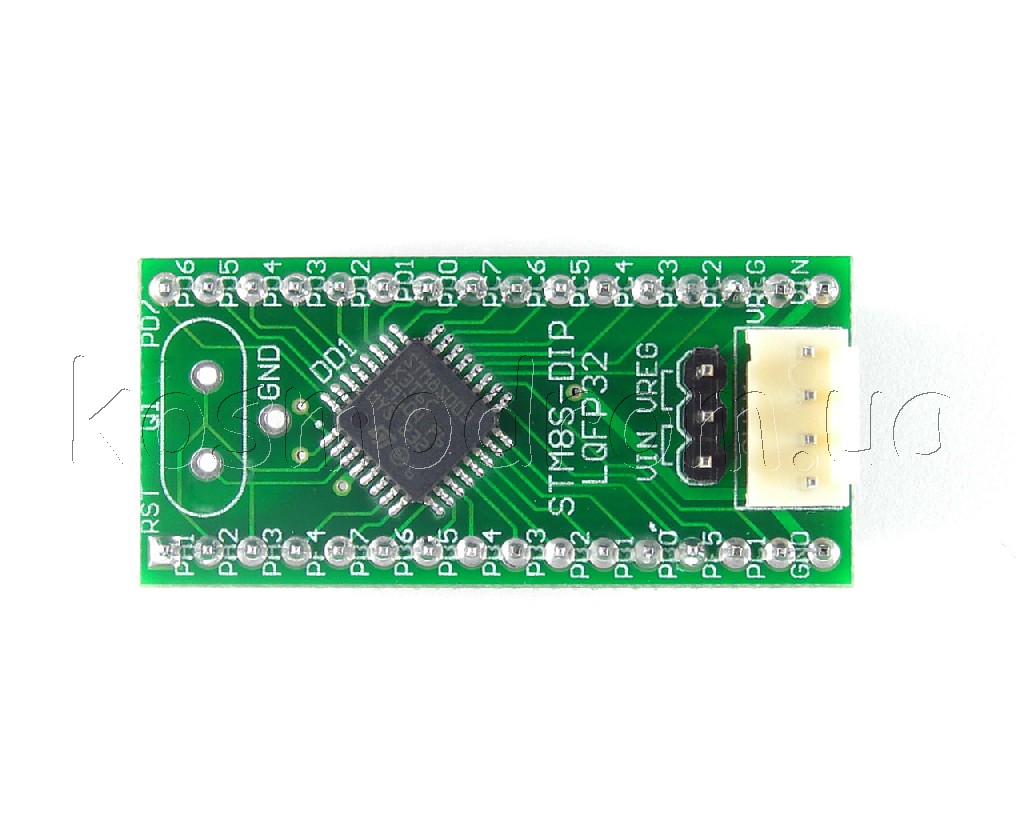

Миниатюрный DIP модуль с установленным микроконтроллером STM8S003K3T6 в корпусе LQFP32

На складе ...
Производитель: Украина
Тип корпуса: STM8S-DIP-LQFP32
код товара: 00-00039887

СКАЧАТЬ PDF СКАЧАТЬ PDF

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт

377,50
370,92
367,64

Раздел:
Отладочная плата




Одной из тенденций последнего времени стало уверенное упрочнение позиций фирмы ST на рынке 8-битных и 32-битных микроконтроллеров. Этому способствует поразительная дешевизна и в то же время отличная функциональность и богатый набор периферии этих микроконтроллеров. В нише 8-битных микроконтроллеров, где раньше доминировали PIC и AVR, теперь появился еще один сильный игрок – микроконтроллеры STM8. Многие разработчики, ранее использовавшие ATMEL AVR, все чаще переходят на STM8.

Фирма ST предлагает широкий набор своих отладочных комплексов из серии “Discovery”, однако в ряде случаев они слишком громоздки и избыточны для применения в качестве готового решения. Именно для решений, где нужны простота и миниатюрность, и предназначены модули STM8S-DIP-xx.

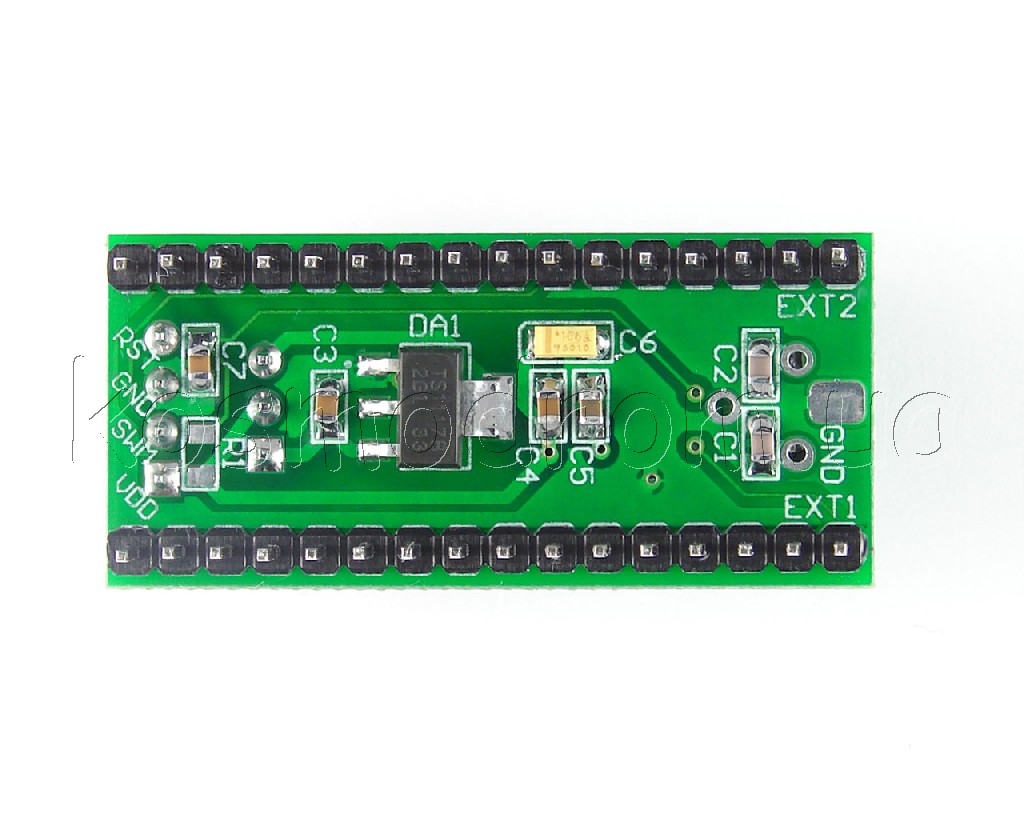

STM8S-DIP-LQFP32 представляет собой миниатюрный DIP модуль с установленным микроконтроллером STM8S003K3T6 в корпусе LQFP32. Это идеальное решение как для ознакомления с супердешевыми и мощными 8-битными микроконтроллерами STM8S, так и для применения в качестве готового блока в собственных разработках. Изделие выполнено в DIP-32 форм-факторе, что дает возможность просто установить его в какую-либо DIP панельку, либо на стандартную макетную плату. Все порты микроконтроллера выведены на панельку (DIP выводы). На плате также установлен SWIM разъем для подключения внешнего программатора или отладчика (полностью совместим с STLINK/STLINKV2 программатором) и минимальная обвязка микроконтроллера. Кроме того на плате установлен регулятор напряжения 3,3В/750мА, что позволяет питать модуль как от внешнего питающего напряжения 2,95-5,5В, так и от регулятора напряжением 3,3В. Выбор питающего напряжения выполняется установкой джампера VIN/VRG.

Микроконтроллеры STM8S имеют внутренние источники тактовой частоты, однако для достижения стабильности частоты возможно подключение внешнего кварцевого резонатора. Для этого на плате предусмотрено специальное установочное место Q1, куда пользователь может установить любой кварцевый резонатор типа HC49/HC49S. Обвязка кварцевого резонатора (конденсаторы 15пФ) уже установлена на плате.
Также на нижней стороне платы присутствует контактная площадка земли, куда может быть подпаян провод земли (к примеру для подключения щупа осциллографа).

Ключевые особенности:
- Миниатюрный размер 41х19мм
- DIP32 форм-фактор, расстояние между выводами 2,54мм, расстояние между рядами контактов 15,24мм
- Все порты контроллера и шины питания выведены на слоты расширения
- Установленный микроконтроллер STM8S003K3T6 в корпусе LQFP32. Контроллер имеет 8К FLASH, 1K RAM, 128 байт EEPROM, 28 портов ввода/вывода (из них 21 порт с высокой нагрузочной способностью), 3 таймера, SPI, I2C, UART, Watchdog, оконный Watchdog, 10-бит АЦП
- Стандартный SWIM разъем для подключения STLINK/STLINKV2 программатора
- Регулятор напряжения 3,3В/750мА
- Возможность питать модуль как от внешнего питающего напряжения 2,95-5,5В, так и от регулятора напряжением 3,3В
- Джампер выбора питающего напряжения
- Установочное место Q1 с обвязкой для установки кварцевого резонатора
- Контактная площадка земли и дополнительный контакт земли для запайки вывода




Документация:
- Модуль STM8S-DIP-LQFP32 – схема электрическая принципиальная
- Размеры модуля
- Документация на микроконтроллер STM8S003K3T6
