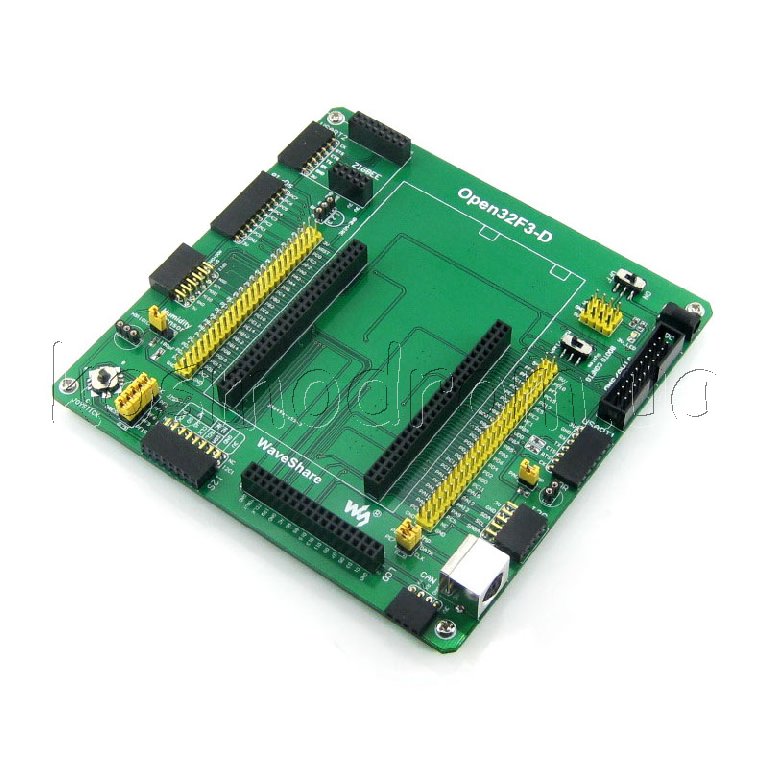

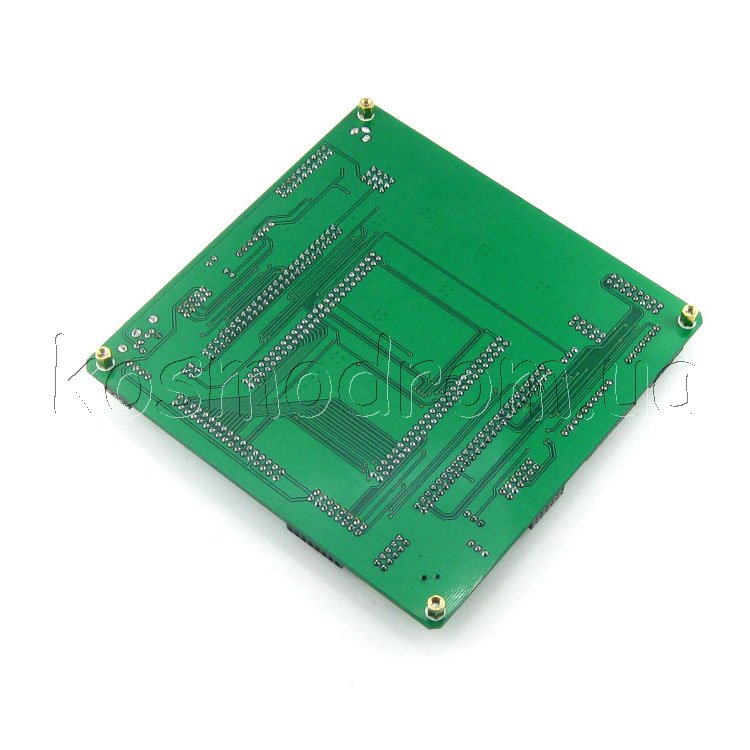

STM32-OPEN32F3D – отладочный набор представляет собой плату расширения для популярной оценочной платы STM32F3DISCOVERY, позволяющий подключать к ней внешние модули расширения и создавать собственные решения на базе микроконтроллера STM32F303VCT6.

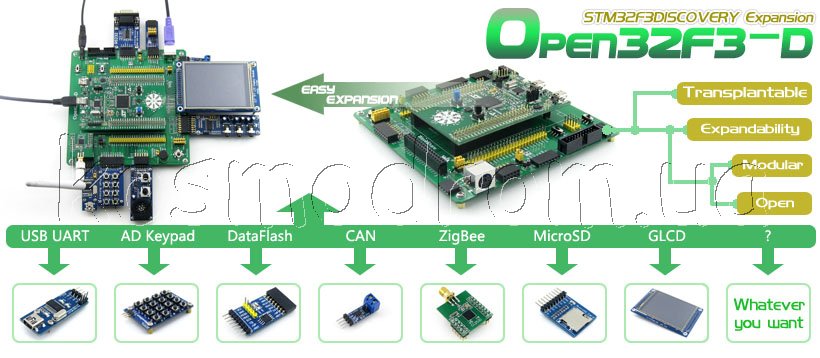

Для быстрого начала разработки в комплект поставки входят оценочная плата STM32F3DISCOVERY, дисплейный модуль 3,2”, аудио-декодер UDA1380, плата с напаянной FRAM FM24CLXX, слот для MicroSD карты, плата CAN трансивера SN65VHD230, аналоговая плата, USB-UART преобразователь PL2303.

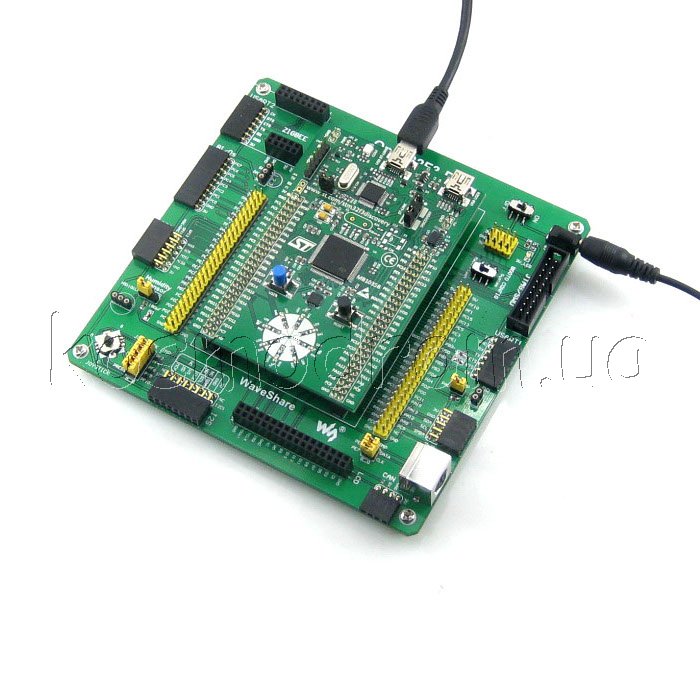

STM32F3DISCOVERY - оценочная плата на базе микроконтроллера STM32F303VCT6 поможет разработчику открыть для себя семейство Cortex-M4 микроконтроллеров STM32 F3 и создавать на их основе собственные приложения. Плата содержит все самое необходимое как для начинающих, так и для опытных разработчиков, позволяя приступить к работе прямо из коробки.|


Отличительные особенности:
микроконтроллер STM32F303VCT6;
встроенный ST-LINK/V2 с возможностью использования как автономный ST-LINK/V2 с интерфейсом SWD;
3,2” сенсорный дисплей, разрешение 320x240;
аудио-кодек UDA1380;
FRAM память FM24CLXX;
слот для MicroSD карты;
CAN трансивер SN65VHD230;
USB-UART преобразователь;
разъем PS/2;
джойстик;
кнопки и светодиоды.

Комплектация:
плата Open32F3-D;
оценочная плата STM32F3DISCOVERY;
дисплейный модуль;
плата UDA138;
плата FM24CLXX FRAM;
плата Micro SD;
плата SN65VHD230 CAN;
аналоговая плата;
USB-UART преобразователь;
USB провод;
джамперы;
диск.

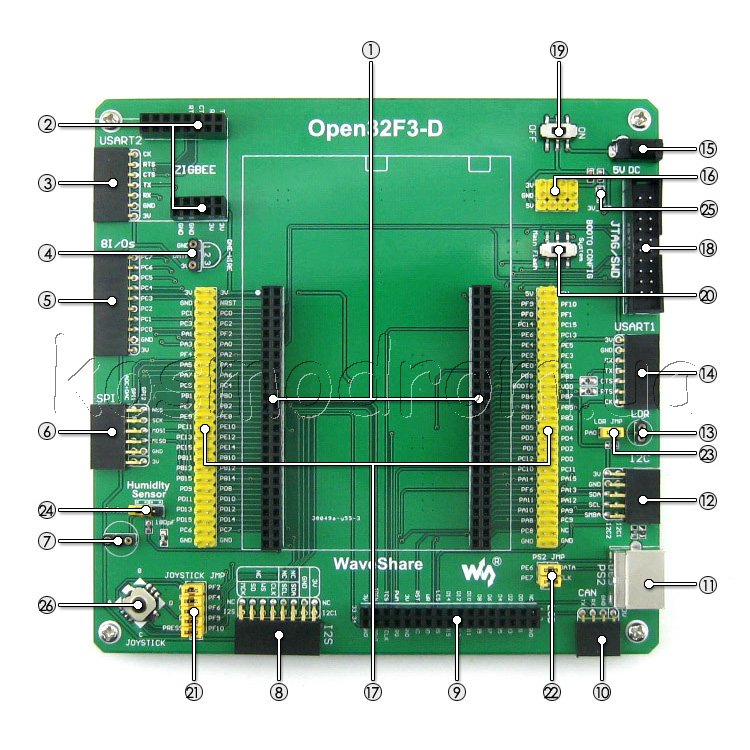

Расположение компонентов на плате:
1) STM32F3DISCOVERY socket: for easily connecting the STM32F3DISCOVERY
2) ZigBee interface: for connecting ZigBee modules such as CC2530 module.
3) USART2 interface: easily connects to RS232, RS485, USB TO 232, etc.
4) ONE-WIRE interface: easily connects to ONE-WIRE devices (TO-92 package), such as temperature sensor (DS18B20), electronic registration number (DS2401), etc.
5) 8I/Os interface: for connecting accessory boards such buttons, motors, etc.
6) SPI1 / SPI2 + DAC + ADC interfaces:
easily connects to SPI peripherals such as DataFlash (AT45DBxx), SD card, MP3 module, etc.
easily connects to AD/DA modules
7) Humidity sensor socket: for connecting humidity sensor such as HS1101LF, etc.
8) I2S / I2C1 interface: easily connects to I2S peripherals such as audio module, etc.
9) LCD connector: for connecting touch screen LCD
10) CAN interface: communicates with accessory boards which feature the CAN device conveniently
11) PS/2 interface: easily connects to PS/2 keyboard and/or mouse
12) I2C1 / I2C2 interface: easily connects to I2C peripherals such as I/O expander (PCF8574), FRAM (FM24CLxx), etc.
13) Resistive sensor socket: for connecting resistive sensor such as photoresistor, etc.
14) USART1 interface: easily connects to RS232, RS485, USB TO 232, etc.
15) 5V DC jack
16) 5V/3.3V power input/output: usually used as power output, also common-grounding with other user board
17) MCU pins connector: all the MCU I/O ports are accessible on expansion connectors for further expansion
18) STM32-JTAG/SWD interface: for STM32 debugging/programming
19) ZigBee-JTAG interface: for ZigBee debugging/programming
20) Power switch
21) Boot mode switch: for configuring BOOT0 pin
22) Joystick jumper
short the jumper to connect the joystick to default I/Os used in example code
open the jumper to connect the joystick to custom I/Os via jumper wires
23) PS/2 interface jumper
short the jumper to connect the PS/2 devices to default I/Os used in example code
open the jumper to connect the PS/2 devices to custom I/Os via jumper wires
24) LDR jumper
short the jumper to use resistive sensor, certain I/Os are required
open the jumper to disconnect from the I/Os
25) Humidity jumper
connect the left two pins to retrieve data from capacitive sensor
connect the right two pins to retrieve data from 180p capacitor (for testing)
26) Power indicator
27) Joystick: five positions
28) ZigBee reset
