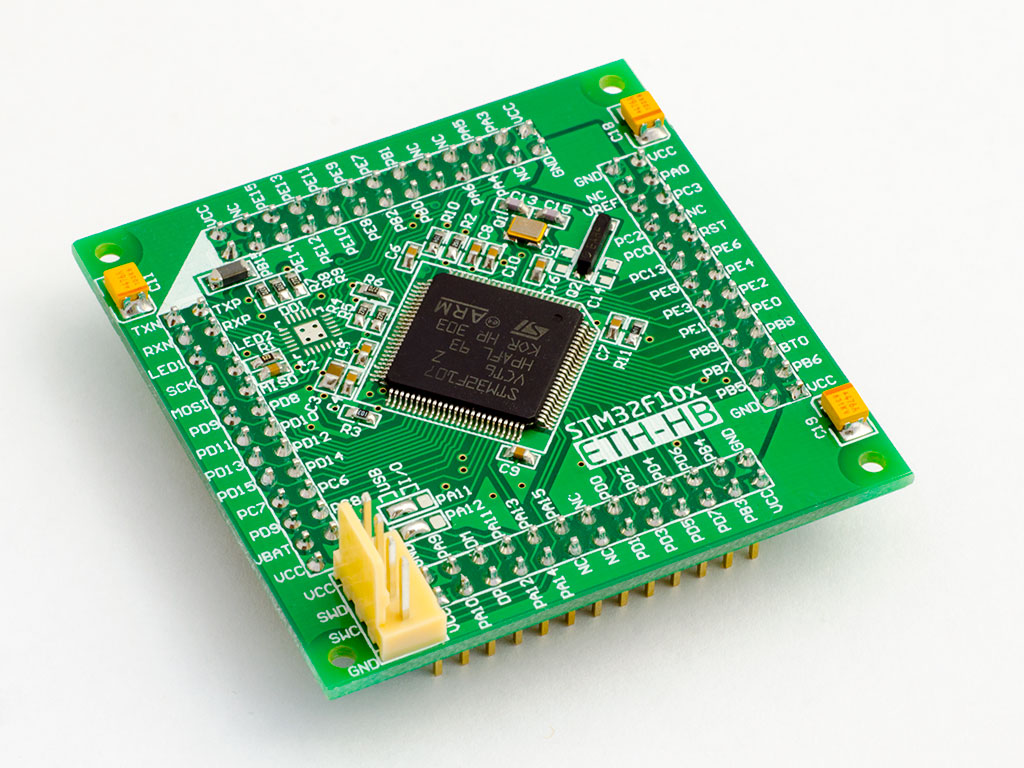

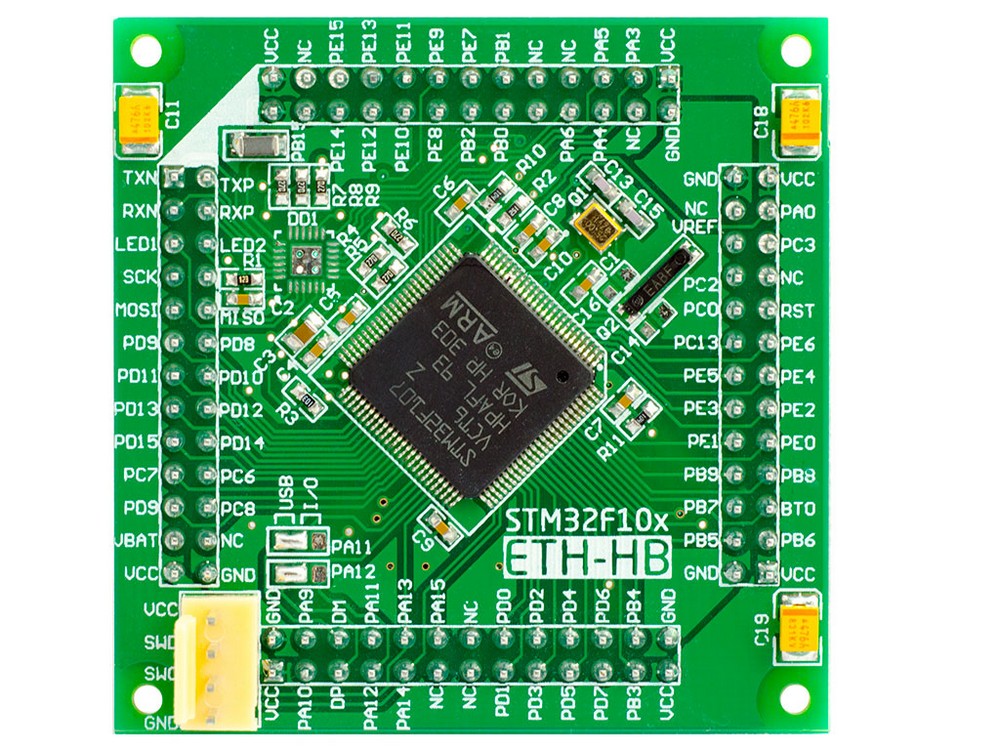

Отладочная плата STM32F10x ETH-HB-LITE является частью отладочного комплекса EASY-STM32, и может использоваться как в составе комплекса, так и отдельно. Отличие LITE от полной версии - это отсутствие микросхемы ETHERNET трансивера LAN8720A, что сделано для удешевления изделия.

STM32F10x ETH-HB-LITE содержит микроконтроллер STM32F107VCT6 с богатым набором периферии – это идеальное решение как для новичков, так и для профессионалов. После тестирования и отладки программы данная плата также может быть использована как готовое изделие для какого либо проекта, либо как отдельная отладочная плата

ОСОБЕННОСТИ

 - микроконтроллер STM32F107VCT6. Он может работать на частоте до 72Мгц, имеет 256 Кб Flash памяти программ, 64Кб памяти данных SRAM, встроенный Ethernet контроллер, USB 2.0 (OTG, Host, Device), 80 портов ввода/вывода с поддержкой до 16 внешних прерываний, 4 таймера 16 бит, 2х12 бит АЦП (16 каналов), 2х12 бит ЦАП, 5 UART модулей, встроенный модуль часов реального времени RTC, 2 х I2C, 3 x SPI и 2 CAN контроллера

- 25Мгц кварцевый резонатор. Значение частоты оптимально подобрано для различных ситуаций таким образом, чтобы было удобно использовать данный источник частоты как напрямую, так и с помощью PLL, для получения необходимого значения тактовой частоты. Также плата содержит 32768 Гц кварцевый резонатор для модуля часов реального времени RTC

- перемычки выбора линий данных USB. В положении USB эти два джампера подключают линии данных USB разъема платы “EASY STM32” к портам PA11 и PA12 микроконтроллера. Поскольку микроконтроллер имеет встроенный модуль USB, то эти джамперы в положении USB

- Ethernet трансивер. Плата “STM32F10x ETH-HB-LITE” имеет посадочное место для микросхемы трансивера ETHERNET, что обеспечивает возможность применения данной платы в проектах, требующих Ethernet подключения (после установки микросхемы на плату). Обвязка микросхемы трансивера уже установлена на плате

- С микроконтроллерами STM32 Вы имеете возможность выбирать различные области загрузки (User flash memory, system memory или embedded SRAM), в зависимости от конфигурации boot портов (BT0, PB2). Эти порты подключены к земле через 100кОм резисторы. В случае необходимости подключить boot порты к VCC, Вы должны выполнить данное подключение на внешней макетной плате, в которую устанавливается плата STM32F10x ETH-HB-LITE. Состояние boot портов считывается микроконтроллером на 4-м нарастающем фронте тактового сигнала после выхода из состояния сброса

- SWD разъем для подключения программатора/отладчика по трехпроводному SW интерфейсу (ST-link, Ulink или Jlink)
высококачественная печатная плата с защитной маской и маркировкой

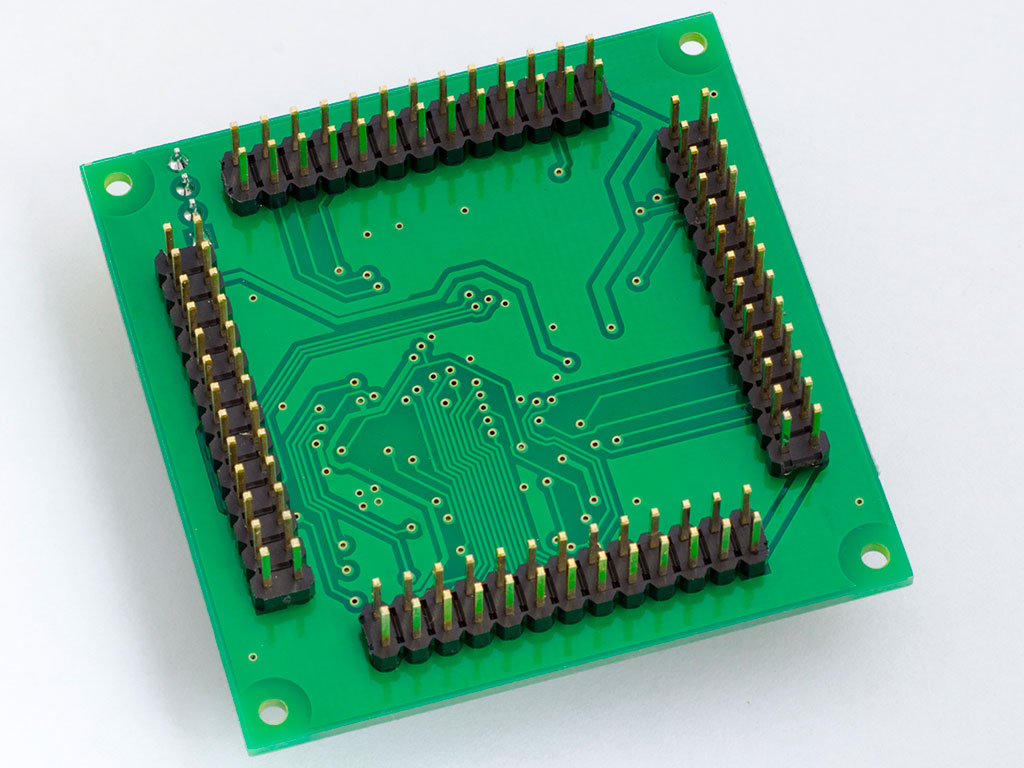

- плата имеет 104 контакта с шагом, кратным 2,54мм. Это очень удобно при использовании платы на различных макетных платах. Каждый контакт обозначен маркировкой на верхней стороне платы

- размеры платы 55х55мм
