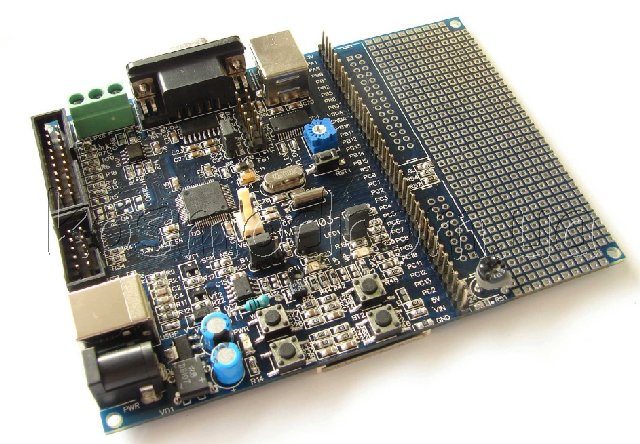

Отладочная плата STM32F103-DB является универсальным средством для изучения новых ARM CORTEX-M3 микроконтроллеров от ST Microelectronics. Плата имеет на борту большой набор часто используемых разработчиками модулей и интерфейсов, а также имеет макетную область для дальнейшего наращивания схемы и расширения возможностей платы. Прошивка в контроллер может быть «залита» по USB (есть встроенный фирменный бутлоадер на USART1), что дает возможность сократить первоначальные затраты на приобретение программатора.


Смотри так же: Микроконтроллеры CORTEX на складе

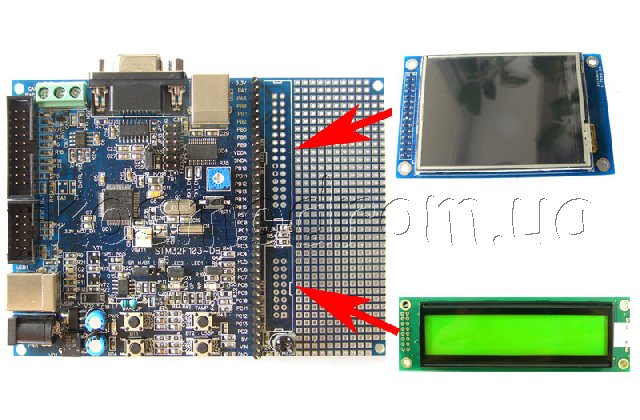

Как дополнение (не входит в стандартную комплектацию), к плате может подключаться знакосинтезирующий индикатор на основе контроллера HD44780, либо 2.8'' цветной 262К цветов TFT LCD экран 320x240 пикселей с сенсорной панелью.


  Подробные фото
(нажми на картинку для ее увеличения)

Особенности:
- STM32F103RBT6 ARM 32-битный CORTEX M3™ микроконтроллер с 128K Flash, 20K RAM, USB, CAN, x2 I2C, x2 ADC 12 бит, x3 UART, x2 SPI, x3 таймера, быстродействие до 72 МГц
- Большой набор джамперов для гибкой настройки и конфигурации платы
- Набор джамперов для выбора режима загрузки микроконтроллера
- USB интерфейс с возможностью программно управлять подтяжкой резистора 1,5кОм на линии D+
- Стандартный 20 контактный JTAG разъем для подлючения JTAG программатора/отладчика
- CAN интерфейс с разъемом

Нажми на картинку, чтобы увеличить ее


Подключение средств
отображение информации

- RS232 интерфейс с разъемом

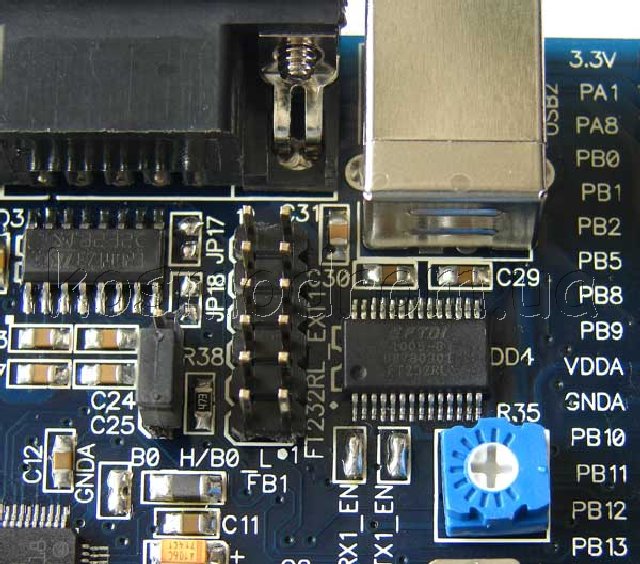

- USB/UART переходник на базе FT232RL, подключенный к USART1 порту микроконтроллера. Обеспечивает возможность загрузки прошивки в контроллер без внешнего программатора по USB с помощью программы ST Flash Loader. Все выводы микросхемы FT232RL выведены на специальный разъем, что дает возможность полностью использовать все функции микросхемы FT232RL при разработке или макетировании
- UEXT разъем для возможности подключения внешних устройств с USART, I2C или SPI интерфейсом
- SD слот для подключения SD карт с возможностью определения карты и защиты от записи
- Разъем для подключения резервного батарейного питания и набор джамперов для обеспечения запитки ядра контроллера только от батарейного питания
- Кнопка сброса RESET

Нажми на картинку, чтобы увеличить ее

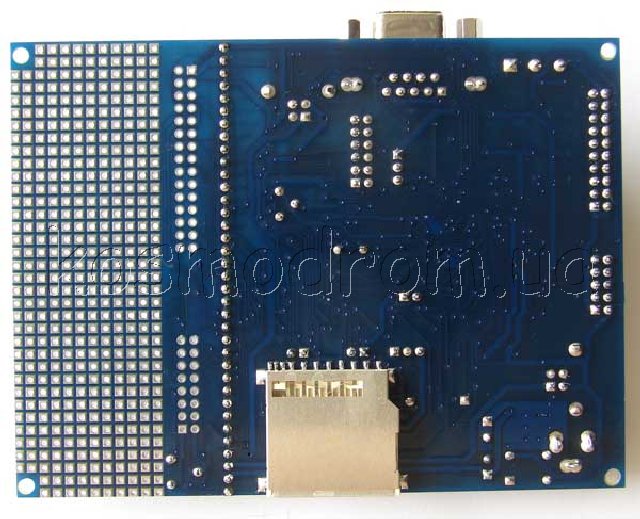

Вид платы снизу



- Светодиод состояния питания (красный)
- Два пользовательских светодиода с возможностью их отключения набором джамперов
- Диодный мост для выпрямления переменного питающего напряжения и стабилизатор напряжения 3.3В с нагрузочной способностью до 750мА
- Большой выбор вариантов для подключения источника питания:
- через разъем PWR_JACK. Можно подавать переменное напряжение – оно будет выпрямлено диодным мостом, стоящим в цепи питания
- питание от USB
- Питание от программатора (программатор J-link имеет возможность подавать 5В 100мА через 19-й вывод JTAG разъема, либо 3,3В 350мА через 1..2 выводы JTAG разъема. На плате это напряжение может быть отключено соответствующим джампером)

Нажми на картинку, чтобы увеличить ее

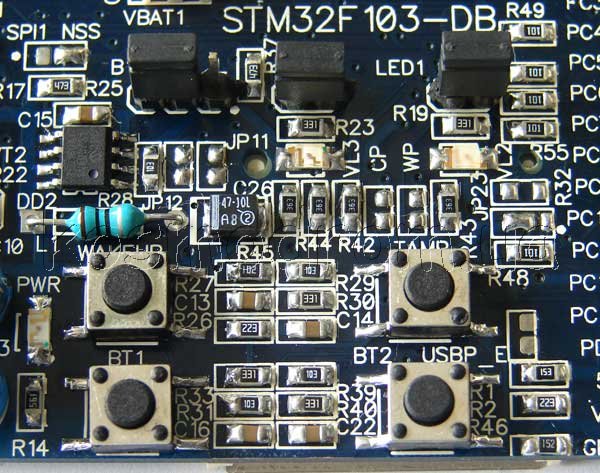

Клавиши управления

- Потенциометр, подключенный к одному из входов АЦП
- 8Мгц кварцевый резонатор
- Часовой кварцевый резонатор 32768 Гц для возможности реализации часов реального времени
- кнопка “Wakeup”, кнопка “Tamper” и две пользовательских кнопки,
- Установленная 16К 25LC160A EEPROM память с SPI интерфейсом для возможности хранения данных в энергонезависимой памяти
- Возможность подключения стандартного знакосинтезирующего индикатора с контроллером HD44780 (типа WH2002 и т.п.) с выбором его питающего напряжения (3,3В/5В) и регулировкой контрастности

Нажми на картинку, чтобы увеличить ее

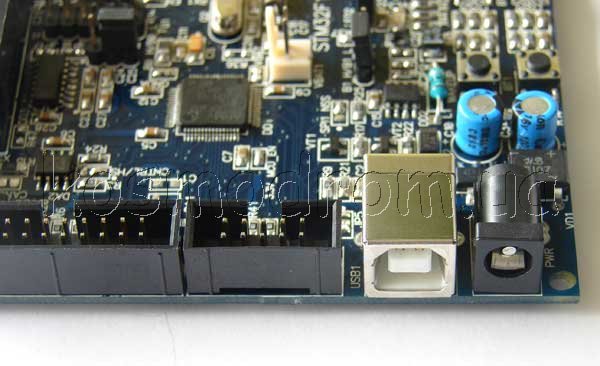

JTAG интерфейс

- Разъем для подключения модуля цветного графического 2.8” TFT LCD дисплея 320*240 пикселей 262К цветов с сенсорной панелью . Плата обеспечивает полнофункциональную работу дисплея по 8-битной шине, и работу сенорной панели дисплея с управлением по SPI.
- Все выводы микроконтроллеры выведены на разъемы расширения
- Высококачественная печатная плата с защитной маской синего цвета и маркировкой каждого элемента
- Размеры платы 123х91мм

Нажми на картинку, чтобы увеличить ее

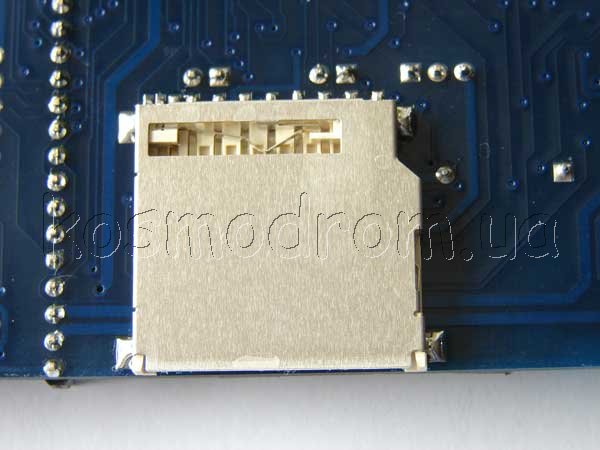

Установленная карта памяти

Ссылки:

- Схема электрическая принципиальная отладочной платы STM32F103-DB
- Инструкция к плате
- Программа Flash Loader Demonstrator
- Набор примеров для тестирования работоспособности отдельных узлов платы и быстрого старта в KEIL v4. Включают в себя примеры для работы с 25LC160a, светодиодами, CAN интерфейсом, АЦП, UART, USB, знакосинтезирующим и цветным графическим экранами. Все примеры проверены на работоспособность с платой STM32F103-DB (STM32F103-DB_examples.rar)



Нажми на картинку, чтобы увеличить ее


Установка

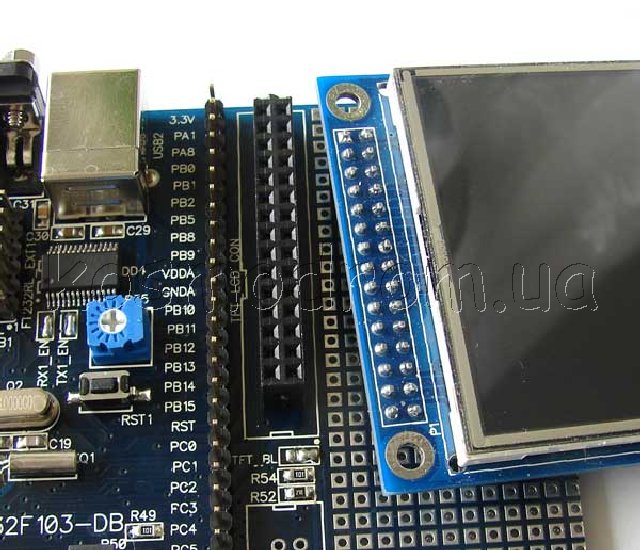

TFT дисплея

Нажми на картинку, чтобы увеличить ее

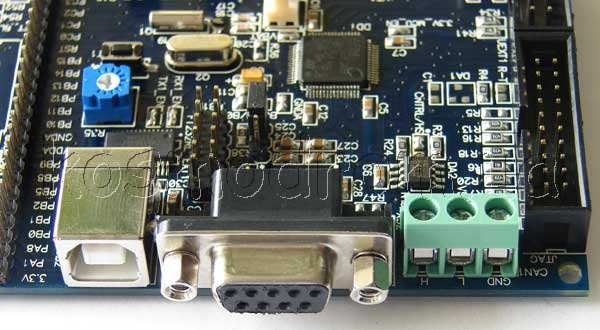

UART / CAN



Нажми на картинку, чтобы увеличить ее


USB

Нажми на картинку, чтобы увеличить ее

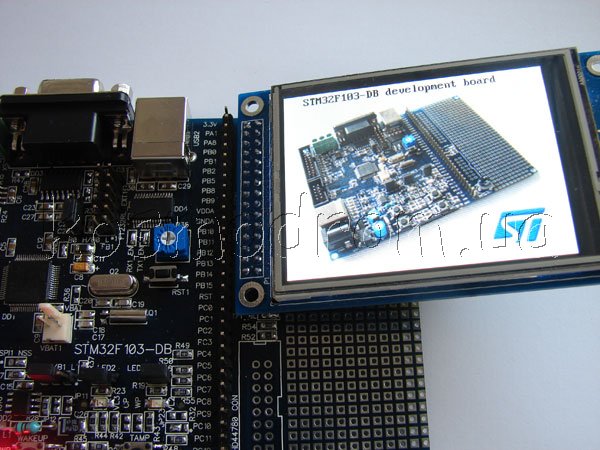

Пример работы
