Отладочная плата
STM-TFTLCD2.8

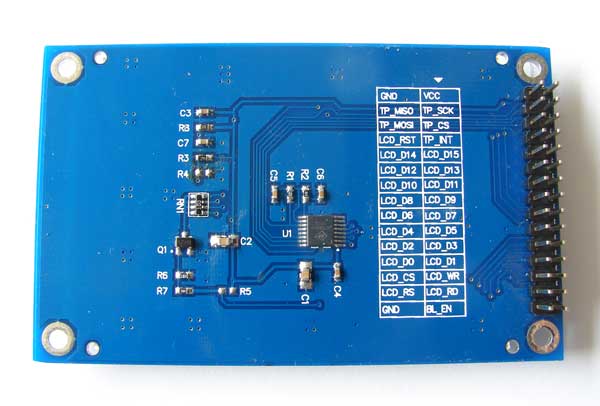

Модуль со встроенным TFT дисплеем для отладочной платы STM32F103-DB

На складе ...
Производитель: Украина
код товара: 00-00039894

СКАЧАТЬ PDF СКАЧАТЬ PDF

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт

1674,00
1659,50
1645,19

Раздел:
Отладочная плата




Описание модуля модуля TFT LCD с сенсорной панелью


Модуль представляет собой законченное устройство, позволяющее легко добавить современное устройство отображения с сенсорным вводом к любому изделию.


применительно к отладочной плате STM32F103-DB

В модуле интегрированы:
- цветной экран с подсветкой: 262144 цветов, разрешение 320х240 пикселей, диагональ 2,8 дюйма (71мм), под управлением контроллера ILI9331 от ILITEK.
- 8/16 бит i80-system интерфейс обмена данными с управляющим устройством. Выбор 8-битного режима обмена данными выполняется установкой резистора R3 (10 Ом) и удалением резистора R4 на плате модуля. Выбор 16-битного режима обмена данными выполняется установкой резистора R4 (10 Ом) и удалением резистора R3 на плате модуля. По умолчанию установлен 8-битный режим.
- внутренняя 172800 байт графическая память
- резистивная сенсорная панель
- контроллер сенсорной панели на основе XPT2046 (полный аналог ADS7843) с разрешающей способностью 12 бит и выходным форматом 8/12 бит (выбирается программно). Обмен данными с контроллером по SPI интерфейсу

PDF: ILI9331DS , sensor_DS
