STM32W — 24МГц/30DMIPS МК для беспроводной связи;
STM32L — 32МГц/33DMIPS МК с батарейным питанием;
STM32L0 — 32МГц/33DMIPS МК с батарейным питанием;
STM32F0 — 48МГц/38DMIPS МК для ультрадешевых приложений;
STM32F1 — 72МГц/61DMIPS МК общего назначения;
STM32F2 — 120МГц/150DMIPS высокопроизводительные МК;
STM32F3 — 72МГц/90DMIPS — МК комбинированных сигналов c DSP и FPU;
STM32F4 — 168МГц/210DMIPS — высокопроизводительные МК с DSP и FPU.
STM32F7 — 200МГц/428DMIPS — высокопроизводительные МК с DSP и FPU.



DISCOVERY NUCLEO STM32-OPEN

Отладочный комплект для изучения и отладки семества STM32F4** Состоит из:
1. Open407V-D development board x 1
2. 4-pin wire x 2
3. 2-pin wire x 2
4. USB power cable x 1
5. User Guide CD x 1
И набора модулей и кабелей
1. STM32F4DISCOVERY x 1
2. 3.2inch 320x240 Touch LCD (A) x 1
3. USB3300 USB HS Board (ULPI) x 1
4. DP83848 Ethernet Board (ETH) x 1
5. NandFlash Board (A) (FSMC) x 1
6. OV7670 Camera Board (DCMI) x 1
7. PL2303 USB UART Board (mini) x 1
8. Micro SD Storage Board (SDIO/SPI) x 1
9. AT45DBXX DataFlash Board (SPI+IOs) x 1
10.FM24CLXX FRAM Board (I2C) x 1
11.UDA1380 Board (I2S+I2C) x 1
12.VS1003B MP3 Board (SPI+IOs) x 1
13.Analog Test Board (for AD/DA testing) x 1
14.SN65HVD230 CAN Board (CAN) 2pcs x 1
15.NRF24L01 RF Board (B) (SPI+IOs) 2pcs x 1
16.Ethernet Cable x 1
17.USB type A plug to mini-B plug cable x 1
18.USB type A receptacle to mini-B plug cable x 1

КОМПЛЕКТ ПОСТАВКИ

Быстрый всплеск популярности микроконтроллеров STM32 в большой степени обеспечен дешевыми отладочными средствами серии Discovery. Низкая стоимость и наличие встроенного отладчика сделали эти платы востребованными у широкого круга любителей и разработчиков. Но, как и все в этом мире, платы Discovery не лишены недостатков. Одним из самых существенных можно считать необходимость изготовления специальной платы с периферийными устройствами, либо какое-то другое решение, позволяющее подключать к отладочной плате внешние элементы. Если использовать Discovery в качестве процессорного модуля, то разработать такое решение особого труда не составляет. Другое дело, если требуется оборудование для изучения возможностей процессора. В этом случае сложно заранее предсказать, что и где потребуется. Выходом может стать использование специальных плат носителей.

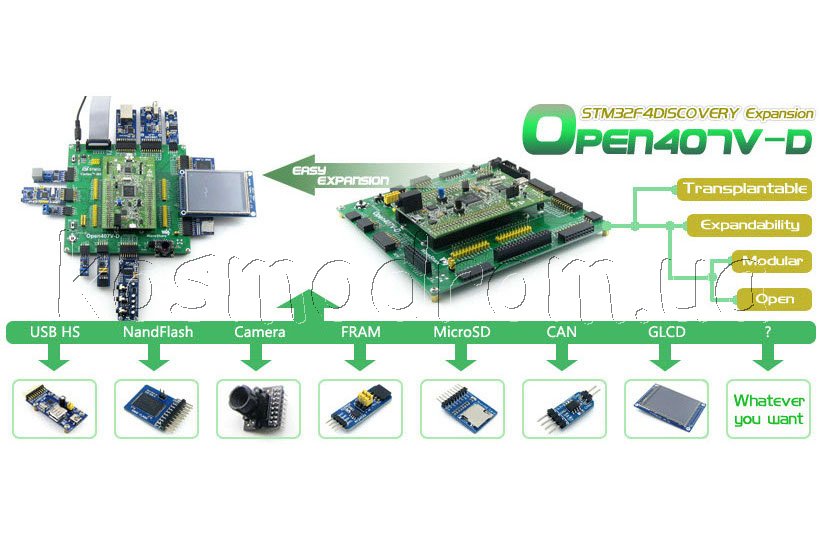

В качестве одного из вариантов платы-носителя, можно выбрать модель Open407V-D от китайского производителя WaveShare. Данная плата разработана для установки STM32F4-Discovery и позволяет простым образом подключать периферийные устройства с помощью множества специализированных разъемов. Фактически Open407V-D есть плата – переходник с Discovery на внешние устройства. Встроенной периферии за исключением джойстика на плате нет.


Конструктивно плата Open407V-D выполнена из двухстороннего стеклотекстолита и имеет размеры 150х147 мм. Для установки на различные поверхности в комплекте предусмотрены металлические ножки в количестве 8 шт. Такое число позволяет устанавливать различные модули, не опасаясь возможного разрыва дорожек вследствие прогиба платы. Для внешнего питания предусмотрен специальный разъем и регулятор на 3.3 вольта. Подача напряжения доступна с помощью небольшого переключателя. Напряжение питания платы равно 5В. Для удобства в комплекте можно найти небольшой кабель, позволяющий питать плату от разъема USB.

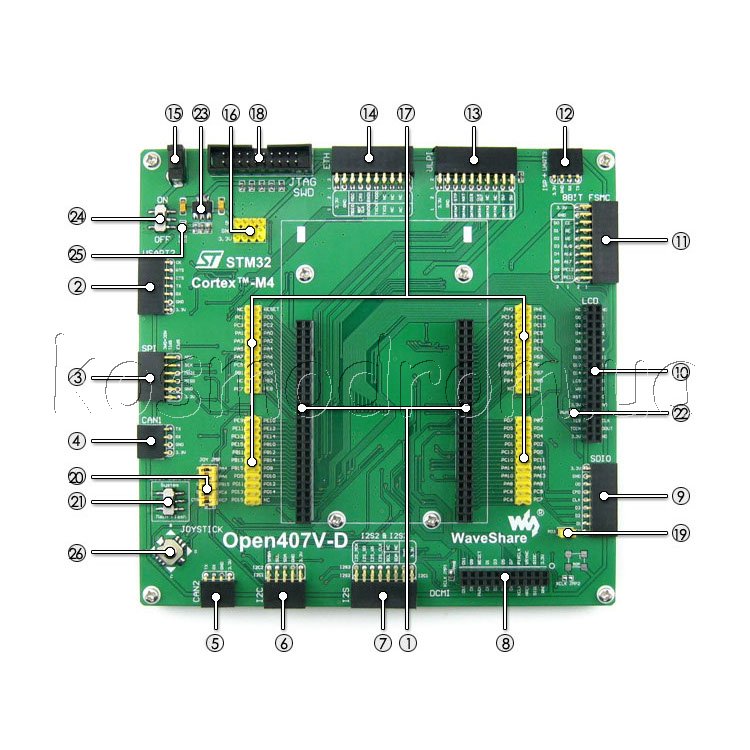

Состав платы:

1

Разъемы для установки STM32F4Discovery

14

Разъем интерфейса Ethernet

2

Разъем интерфейса USART

15

Разъем внешнего питания

3

Разъем интерфейса SPI

16

Гребенка шин питания

4

Разъем интерфейса CAN1

17

Габариты STM32F4Discovery

5

Разъем интерфейса CAN2

18

Разъем программатора/отладчика JTAG/SWD

6

Разъем интерфейса I2C1

19

Джампер обнаружения SD-карты

7

Разъем интерфейсов I2C1/I2C2

20

Джамперы подключения джойстика

8

Разъем интерфейса цифровой камеры DCMI

21

Переключатель выбора области загрузки

9

Разъем подключения карты SD

22

Перемычка включения подсветки LCD

10

Разъем подключения  LCD

23

Регулятор напряжения 3.3В

11

Разъем подключения внешней памяти FSMC

24

Выключатель питания

12

Разъем интерфейса UART3

25

Светодиод питания

13

Разъем интерфейса ULPI

26

Джойстик

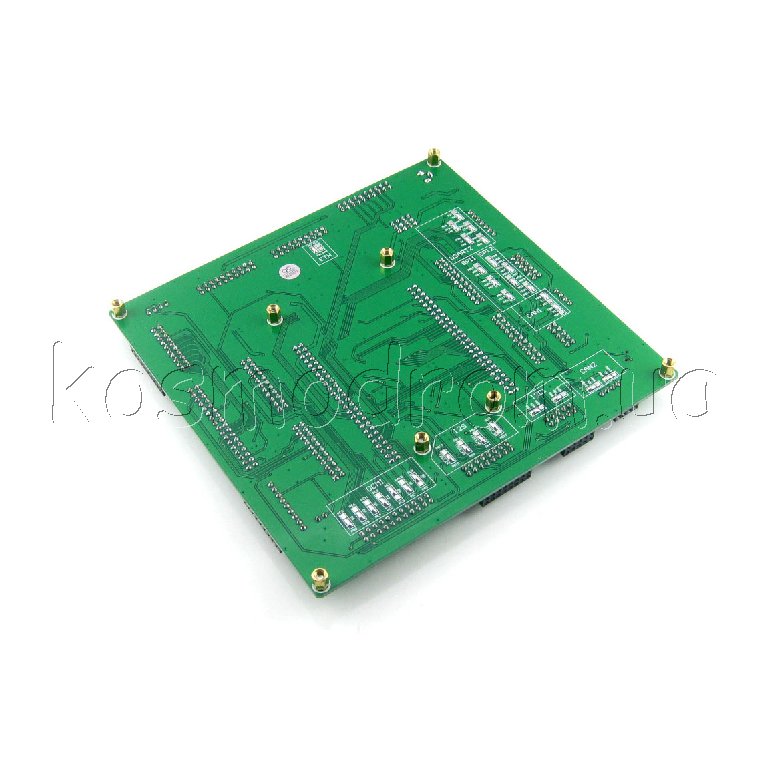

С обратной стороны платы можно найти перемычки, позволяющие изменить распиновку разъемов. Дополнительно на плате разведены гребенки, повторяющие внешние контакты STM32F4-Discovery. Все разъемы выполнены в виде колодок типа PBD. Их использование несколько упрощает подключение нестандартных устройств. Кроме этого фирма WaveShare предлагает множество собственных периферийных модулей, нацеленных на работу именно с этими разъемами. В числе этих модулей можно найти устройства беспроводной связи, преобразователи интерфейсов, АЦП, модули памяти и LCD дисплеи.

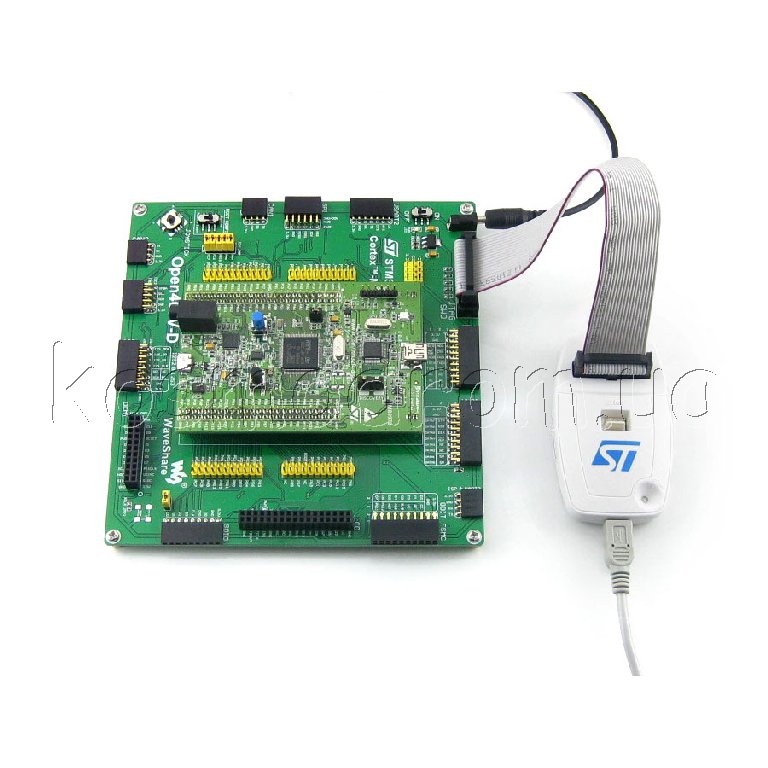

В комплекте с платой, производитель поставляет набор кабелей, предназначенных для подключения STM32F4-Discovery и платы к ПК и другим устройствам. Самым интересным из них можно считать переходник с ответной части разъема miniUSB, установленного на плате Discovery, на ответную часть типа А обычного размера. С Open407V-D также идет компакт диск, содержащий описания платы и внешних модулей, фирменную документацию от STMicroelectronics, и примеры программ для работы с внешними устройствами.
Кроме платы Open407V-D, предназначенной для STM32F4-Discovery, производитель предлагает подобные решения и для других вариантов отладочных устройств. Имеются в каталоге и собственные процессорные модули.


STM32F4DISCOVERY - высокопроизводительная исследовательская плата для STM32F4 позволяет изучать возможности микроконтроллера STM32F4 и легко разрабатывать собственные приложения. Основанная на STM32F407VGT6, плата имеет интегрированный отладчик ST-LINK/V2, два ST MEMS, цифровой измеритель ускорения (акселерометр) и цифровой микрофон, один аудио ЦАП с интегрированным драйвером громкоговорителя, работающим в классе D, светодиоды и кнопки, а также разъем USB OTG micro-AB.





Отличительные особенности:
 - совместимость с STM32F4DISCOVERY;
 - микроконтроллер STM32F407VGT6, основанный на 32-разрядном ядре ARM Cortex-M4F, с 1 МБайт Flash памяти, 192 кБайт ОЗУ в корпусе LQFP100;
 - TFT LCD дисплей 3,2”, 320x240 пикселей;
 - USB3300 USB HS;
 - плата DP83848 Ethernet;
 - плата Nand Flash;
 - плата камеры OV7670;
 - USB-UART преобразователь на базе PL2303;
 - джойстик;
 - кнопки;
 - светодиоды.
