Основные особенности платы

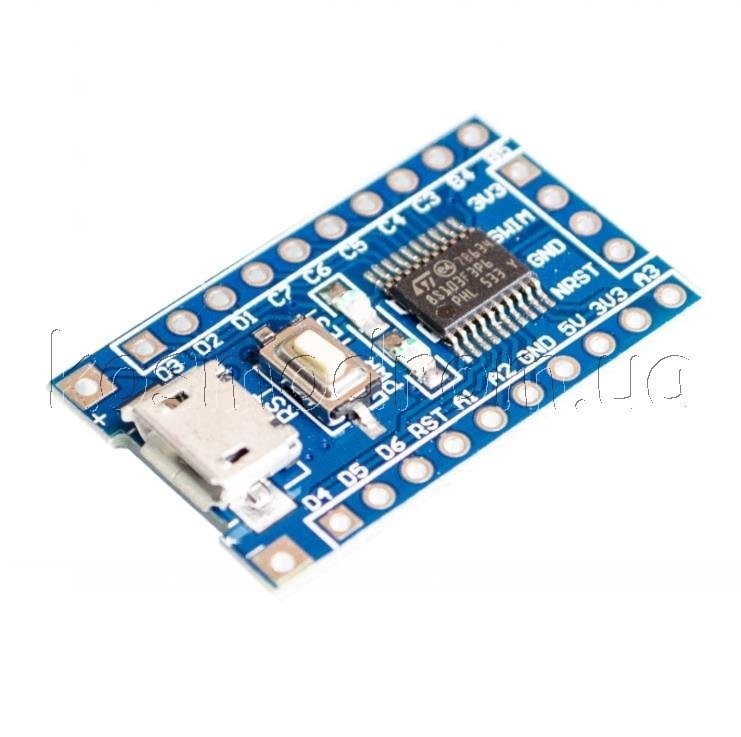

STM8S:
Используется микроконтроллер STM8S103F3P6.
Можно использовать питание через выводы 2.54 мм или через контактные площадки.
При питании через площадку диапазон входного напряжения — от 4.5 до 15 В, на
выход через пин подаётся 3.3 В.
Тип разъема:MicroUSB
Примечание: напряжение на пине 5V соответствует входному напряжению модуля.
Все выводы микроконтроллера
выведены наружу, рядом с каждым пином есть подпись.
На плате есть кнопка сброса, светодиод питания и светодиод демонстрационной
программы.
Поддерживается режим отладки SWIM.
Дополнительная информация:
В комплект входят схемы платы (в формате PDF) и проверенные исходники. В
тестовой программе светодиод мигает, что позволяет убедиться в исправности
платы.
Поддерживаются среды разработки IAR и STVD, в комплекте есть примеры для работы
с регистрами и библиотечными функциями: таймер, передача и приём данных по UART,
переключение частоты, работа АЦП и другие.
Применение STM8:
Библиотека пакетов STM8, среда IAR, программа прошивки STVP.
Сравнение STM8S103F3P6 и
STM8S003F3:
STM8S103F3 имеет больше EEPROM (640 байт против 128), выдерживает до 10 000
циклов стирания флеша (против 100), и имеет 8 КБ памяти (вместо 4 КБ).
Вывод: STM8S003F3 подходит только для готовых продуктов и не подходит для
разработки. STM8S103F3 — лучшее решение для обучения и экспериментов.
Размер: 28×17×5 мм.
STM8S105K4T6 Development Board:
Плата использует микроконтроллер STM8S105K4T6 в корпусе LQFP-32, 8-битный
процессор, частота 16 МГц.
Есть встроенный стабилизатор 3.3 В LDO, питание через MicroUSB, а также
интерфейс SWIM для загрузки и отладки программ.
|
