LoRaWAN — технология
повышенной дальнобойности для интернета вещей. Сеть LoRaWAN состоит из
следующих элементов: конечное устройство, шлюзы, сетевой сервер и сервер
приложений. LoRaWAN сеть имеет топологию звезда из звёзд, имеет конечные
устройства, которые через шлюзы, образующие прозрачные мосты, общаются с
центральным сервером сети. При таком подходе обычно предполагается, что
шлюзами и центральным сервером владеет оператор сети, а конечными
устройствами – абоненты. Абоненты имеют возможность прозрачной
двунаправленной и защищенной передачи данных до конечных устройств.
Преимущества LoRaWAN:
- Большая дальность передачи радиосигнала по сравнению с другими
беспроводными технологиями, используемыми для телеметрии, достигает
10—15 км.
- Низкое энергопотребление у конечных устройств, благодаря минимальным
затратам энергии на передачу небольшого пакета данных.
- Высокая проникающая способность радиосигнала в городской застройке при
использовании частот субгигагерцового диапазона.
- Высокая масштабируемость сети на больших территориях.
- Отсутствие необходимости получения частотного разрешения и платы за
радиочастотный спектр, вследствие использования нелицензируемых частот (ISM
band).
Особенности
LoRAWAN-433-470MHz:

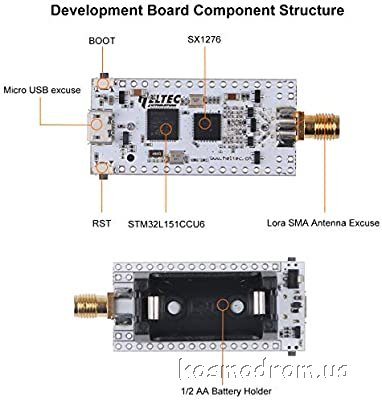

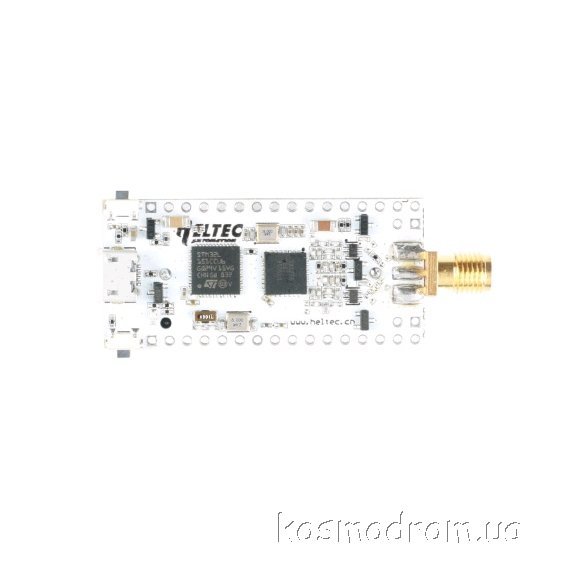

LoRa Node 151 Основан на конструкции со сверхнизким энергопотреблением,
с использованием микроконтроллера STM32L151CCU6 (с поддержкой режима DFU)
и чипа SX127x LoRa, использует батарею 1/2 AA. Режим низкого
энергопотребления по стандартному протоколу LoRaWAN, ток глубокого сна ≤
2,5 мкА.
MCU: STM32L151CCU6
Чип LoRa: SX1276
Частота LoRa: 433-470 МГц
Максимальная выходная мощность сигнала LoRa: 18 ± 2 дБ
Ресурсы: USART x 3; SPI x 2; I2C x 2; SAI x 1; USB 2.0 x 1 12-битный АЦП
x 1; 12-битный ЦАП x 2, контроллер DMA, 26 GPIO общего назначения
Вспышка: 256 КБ FLASH; 32 КБ SRAM; 8 КБ EEPROM; 128B РЕЗЕРВНЫЙ РЕГИСТР
Интерфейс: Micro USB x 1; SMA-интерфейс LoRa-антенна (SMA) x 1;

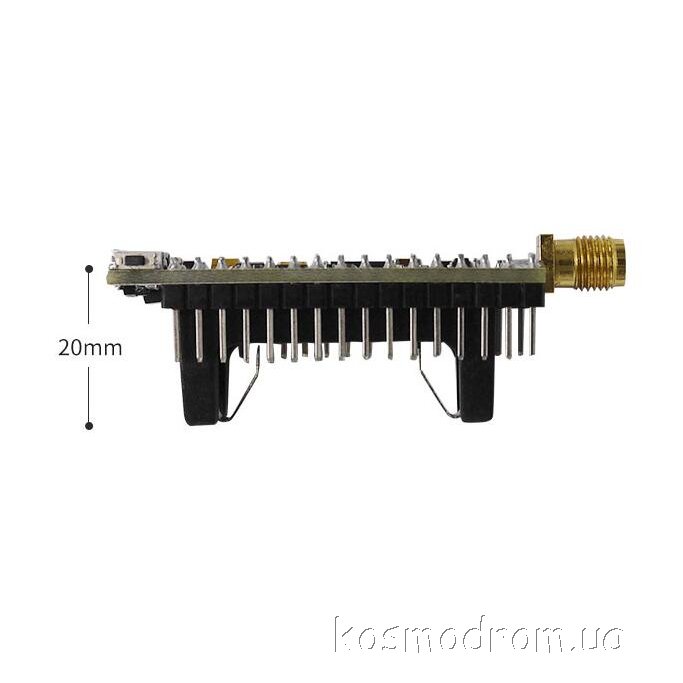

Размер: 56,6 х 24 х 20 мм
Тип батареи: литиевая батарея
Глубокий сон: 2,5 мкА

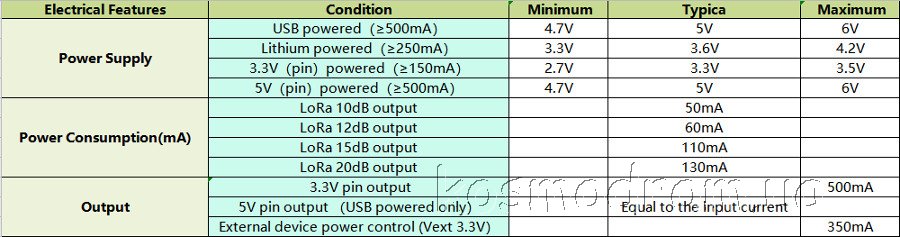

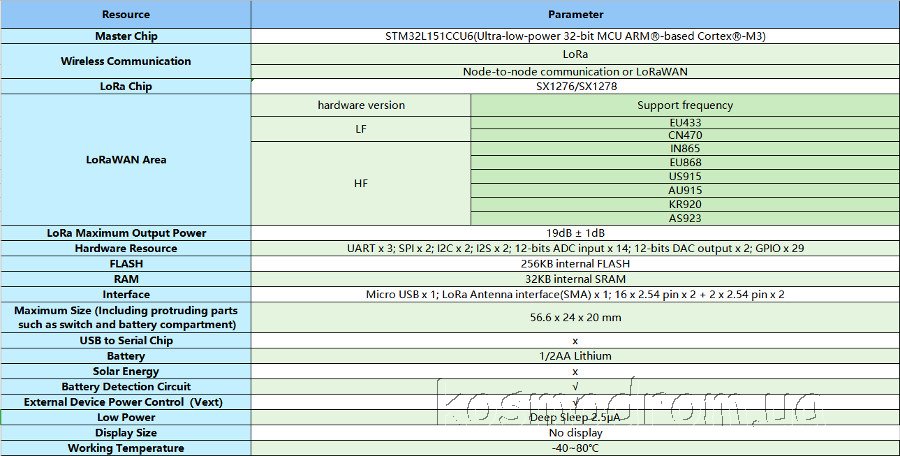

Характеристики:
|
