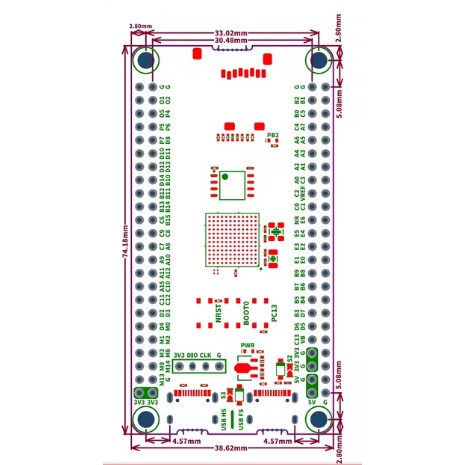

STM32H7R3Z8J6 Mini Core Board — это компактная и высокопроизводительная отладочная плата (core board) на базе микроконтроллера STM32H7R3Z8J6 с ядром Arm Cortex-M7, предназначенная для разработки и прототипирования сложных встраиваемых систем.

Плата обеспечивает высокую вычислительную мощность, богатый набор периферийных интерфейсов и удобный доступ к выводам микроконтроллера, что делает её отличным выбором для промышленных, автомобильных, IoT и высокоскоростных управляющих приложений.

Мощное ядро
Arm Cortex-M7 с тактовой частотой до 600 МГц, с 32 КБ кэша инструкций и 32 КБ кэша данных — эффективно справляется со сложными задачами в промышленных, автомобильных и IoT-приложениях.

Основные характеристики периферии
Общие линии ввода-вывода (GPIO)
94 вывода (корпус 144-UFBGA, напряжение 1,71–3,6 В)
Режимы: вход / выход / альтернативная функция / аналоговый
АЦП (ADC)
2 модуля (12 бит, по 17 каналов каждый)
Поддержка одиночного и непрерывного преобразования
Запуск по таймеру для высокоточного сбора аналоговых сигналов
ЦАП (DAC)
1 модуль, 12 бит
Выход по напряжению
Генерация форм сигналов по таймеру (аудио и аналоговое управление)

Последовательные интерфейсы
3 USART — синхронный/асинхронный режим, высокоскоростная передача
5 UART — асинхронный режим, низкие задержки
6 SPI — поддержка multi-master/slave, частичная совместимость с I2S
3 I2C — высокоскоростные, автоматическое сопоставление адресов
4 I2S — стереоаудио, совместимы с кодеками и усилителями

Шины и память
2 CAN FD — надёжная промышленная/автомобильная шина
1 OCTO-SPI — поддержка NOR/NAND Flash для хранения больших объёмов данных

Специализированная периферия
RNG — аппаратный генератор случайных чисел
Hash + ECDSA-PKA — аппаратное ускорение криптографии
CORDIC — ускорение математических вычислений
Цифровой фильтр (Σ-Δ) — поддержка микрофонов и модулей Σ-Δ

USB и Ethernet
1 USB HS PHY (калибровка HSI48, стабильная работа USB)
1 Ethernet — подключение IIoT и интеллектуальных устройств

18 продвинутых таймеров
4 × 32-битных универсальных таймера
32-битный счётчик, 16-битный предделитель
PWM / захват входа / квадратурный энкодер

Поддержка DMA
7 × 16-битных универсальных таймеров
1 таймер управления двигателем (комплементарные выходы, программируемое мёртвое время)
6 стандартных таймеров (базовый тайминг / PWM / синхронизация)
5 × таймеров пониженного энергопотребления

Работа в режимах STOP и STANDBY
Возможность пробуждения системы
Идеально для устройств с батарейным питанием

Надёжная тактовая система
Источники тактирования (6 шт.)
HSI — до 64 МГц (по умолчанию)
HSE — 4–48 МГц (высокая точность)
HSI48 — 48 МГц (выделен для USB)
LSI — ~32 кГц (сторожевой таймер IWDG)
LSE — 32,768 кГц (RTC)
CSI — ~4 МГц (резерв для PLL, низкое энергопотребление)

PLL
3 PLL:
1 основной PLL (поддержка ядра до 600 МГц)
2 периферийных PLL (без влияния на ядро)
Входная частота: 1–16 МГц, коэффициент умножения: ×4…×512

Безопасность и эффективность
CSS — автоматическое переключение на HSI при сбое + NMI
3 независимые домена питания — динамическое управление тактированием
Частота APB до 200 МГц — стабильная работа периферии
