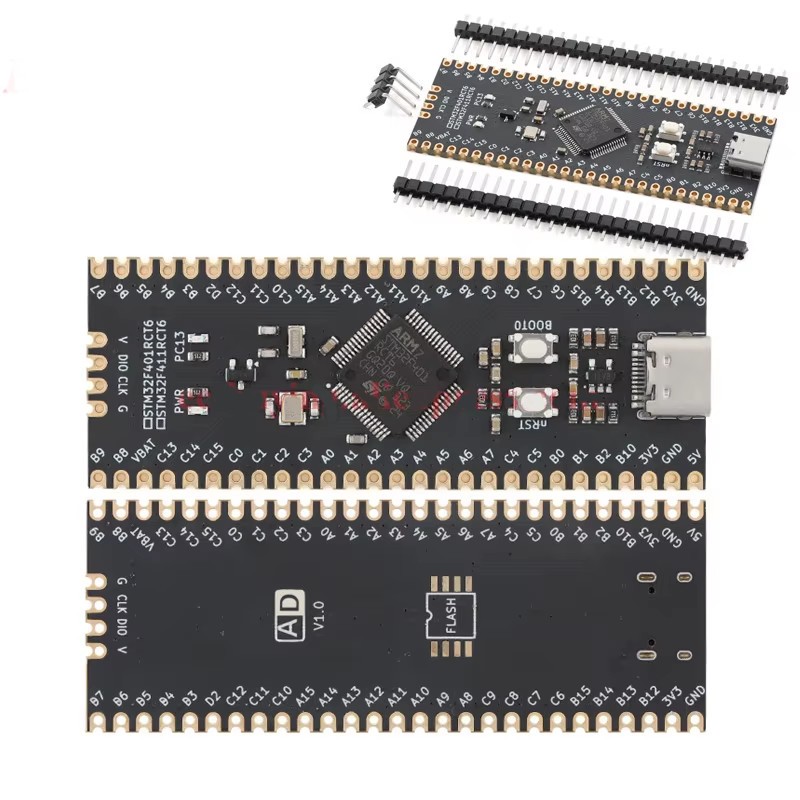

Характеристики • Ядро: ARM Cortex-M4
• Тактовая частота: до 84 МГц
• Память Flash: 256 КБ
• ОЗУ: 64 КБ
• FPU: аппаратный
• DMA: есть
• Рабочее напряжение ядра: 3.3 В
• Питание от USB-C: 5 В
• Кварц: 8 МГц системный + 32.768 кГц для RTC
• Стабилизатор питания: 3.3 В
Интерфейсы и периферия • GPIO: около 50 доступных выводов (все выведены по периметру)
• I2C: 3 шины
• SPI: до 3
• USART/UART: 3–4 порта
• I2S: есть
• ADC: 12-бит, до 16 каналов
• PWM: несколько таймеров с поддержкой PWM
• USB: полноскоростной USB 2.0 (разъём USB-C)
Отладочные платы и лабораторные комплексы
При изучении программировании микроконтроллеров очень важно не
оставлять все в теории, а сразу же реализовывать идеи на практике.
Можно делать это по разному, например, тестировать в симуляторах или
собирать на макетной плате. Но самым удобным и способ ознакомления с
микроконтроллерами является отладочная плата. Отладочная плата - это
законченное устройство, в котором максимально задействованы все узлы
микроконтроллера, имеет органы управления и контроля и служит для
тестирования программ написанных для различных проектов.
