Отладочная плата
компактных размеров на основе микроконтроллера STM32F030F4P6
(Cortex-M0).
STM32F030F4P6 - это ARM 32-разрядный
Cortex ™ -M0 CPU, частота до 48 МГц, со встроенной высокоскоростной памятью.
Питание платы возможно с помощью micorUSB разъема, ISP / SWD
интерфейс программирования / отладки, выбор режима загрузки.

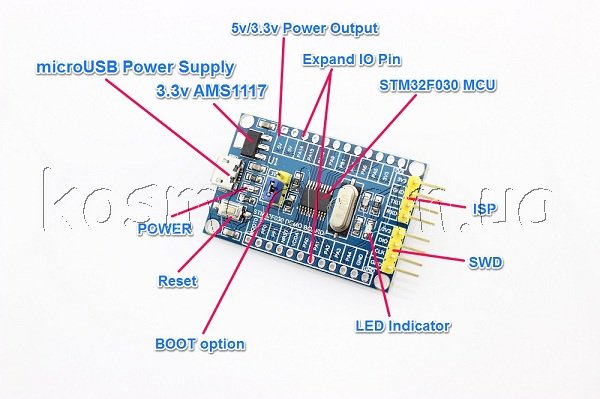

На плате установлен микроконтроллер в корпусе TSSOP20 , кварцевый
резонатор на 8 МГц (не запаян), стабилизатор на AMS1117,
светодиод, кнопка RESET. Отдельно выведены пины для подключения
ST_Link и USART.
При прошивке через SWD джампер BOOT установлен, через USART
джампер нужно снять.
Особенности
серии микроконтроллеров STM32F030Х:
32-битное ядро ARM® Cortex™-M0 с тактовой частотой до 48 МГц
FLASH память программ от 16 кБ до 64 кБ
SRAM память данных от 4 кБ до 8 кБ с контролем чётности
Блок вычисления кодов коррекции ошибок CRC
Системы сброса и управления питанием
Диапазон напряжений питания: от 2.4 В до 3.6 В
Сброс при включении/выключении питания (POR/PDR)
Режимы энергосбережения: спящий, останов, ждущий
Управление частотой тактирования
Кварцевый генератор с тактовой частотой от 4 МГц до 32 МГц
Отдельный генератор с тактовой частотой 32 кГц для часов реального
времени с калибровкой
Внутренний RC-генератор с тактовой частотой 8 МГц и шестью узлами
фазовой автоподстройки частоты
Внутренний RC-генератор с тактовой частотой 40 кГц
До 55 высокоскоростных линий ввода/вывода
Карта векторов внешних прерываний
До 36 линий ввода/вывода, поддерживающих уровень напряжения 5 В
5-канальный контроллер прямого доступа к памяти (DMA)
12-битный АЦП с временем выборки 1 мкс (до 16 каналов) и диапазоном
входных напряжений от 0 до 3.6 В
Отдельный источник питания для аналоговой части с напряжением от 2.4
В до 3.6 В
До 10 таймеров
16-битный 7-канальный таймер с расширенным управлением для 6
выходных каналов ШИМ, формированием паузы и экстренной остановки
16-битный таймер с 4 каналами захвата/сравнения входа/выхода (IC/OC)
для декодирования команд с инфракрасного датчика
16-битный таймер с 2 каналами IC/OC, 1 каналом OCN, формированием
паузы и экстренной остановки
Два 16-битных таймера, каждый с 1 каналом IC/OC и OCN, формированием
паузы, экстренной остановки и модулятором для инфракрасного
передатчика
16-битный таймер с 1 каналом IC/OC
16-битный основной таймер
Независимый и системный сторожевые таймеры
Таймер тактирования SysTick: 24-битный счётчик обратного счёта
Календарь/часы реального времени с системой сигнализации и
периодического пробуждения из режимов ждущий/останов
Коммуникационные интерфейсы
До двух интерфейсов I2C: один с поддержкой режима Fast Mode Plus (1
Мбит/с) и допустимым током 20 мА
До двух портов приёмопередатчика USART с поддержкой синхронного SPI
в режиме ведущего и управлением модемом; один из портов с
автоматическим определением скорости потока
До двух интерфейсов SPI со скоростью передачи данных 18 Мбит/с и
программируемым размером кадра от 4 до 16 бит
Последовательный отладочный интерфейс (SWD) |
