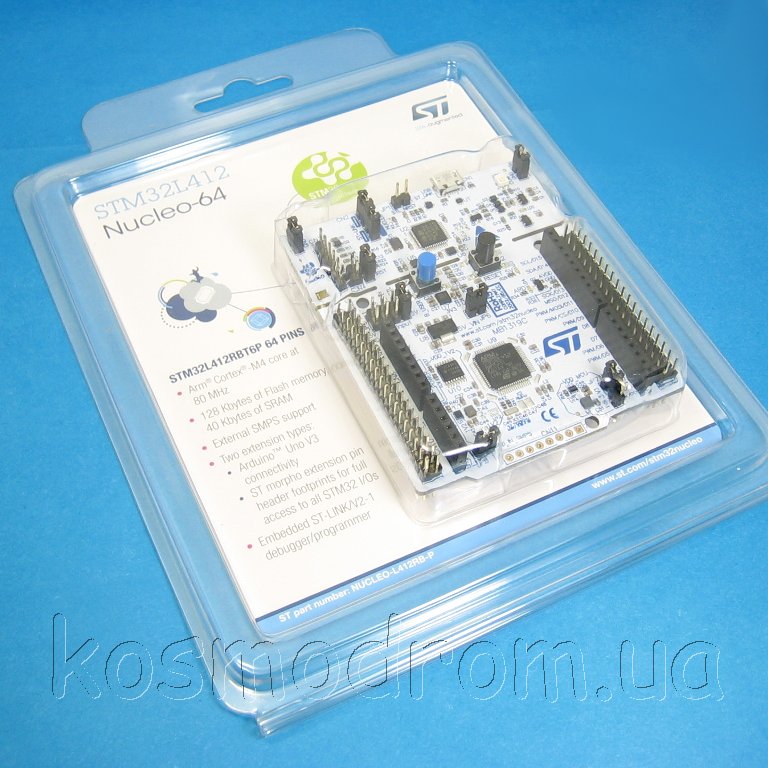

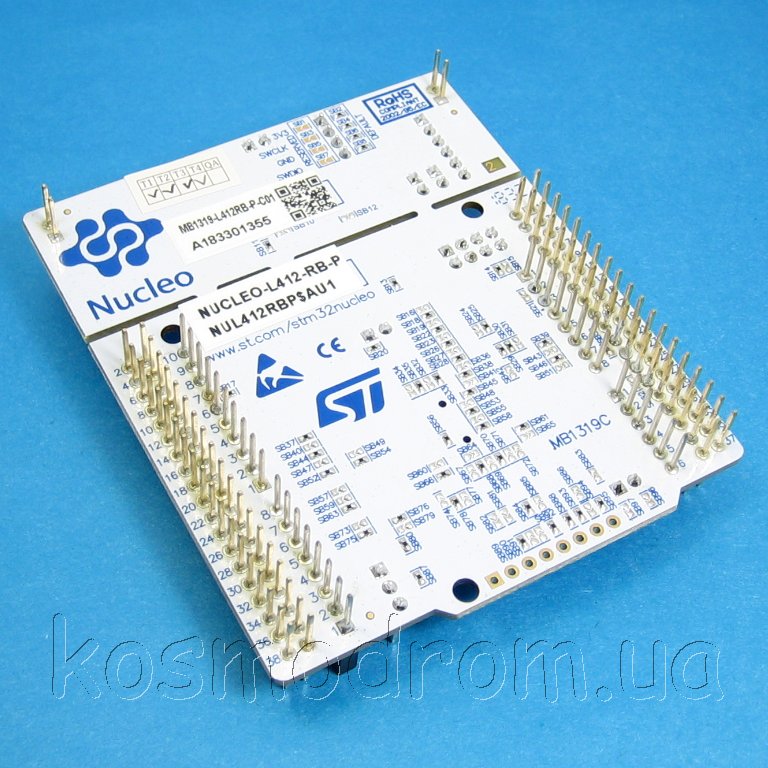

NUCLEO-L412RB-P
– отладочная плата семейства STM32 NUCLEO-64 предоставляет пользователям
возможность опробовать новые концепции и создать прототипы на основе
микроконтроллера STM32L412RBT6P с возможностью питания от внешнего
установленного на плату импульсного преобразователя питания,
позволяющего значительно сократить потребление энергии
микроконтроллером. STM32L412RB – это ультрамаломощный
высокопроизводительный 32-разрядный ARM Cortex-M4 микроконтроллер с RISC
архитектурой, работающий на частоте до 80 МГц. Ядро Cortex-M4 с
плавающей запятой поддерживает все инструкции обработки данных с
одинарной точностью и все типы данных. Кроме того, поддерживается полный
набор инструкций DSP и имеется блок защиты памяти (MPU), который
повышает безопасность приложений.
STM32L412RB имеет встроенную высокоскоростную флэш-память объемом 128
КБ, SRAM 40 КБ, интерфейс флэш-памяти Quad SPI (доступен для всех
корпусов), а также широкий спектр линий ввода-вывода (I/O) и
периферийных устройств, подключенных к двум шинам APB, двум шинам AHB и
32-битной мульти-AHB матрице.
Микроконтроллер имеет несколько механизмов защиты встроенной флэш-памяти
и SRAM: защиту от чтения, защиту от записи, проприетарную защиту кода и
межсетевой экран.
Микросхема предлагает два быстрых 12-разрядных АЦП (5 Мбит/с), два
компаратора, один операционный усилитель, RTC с низким
энергопотреблением, один 32-разрядный таймер общего назначения, один
16-разрядный таймер ШИМ, предназначенный для управления двигателем,
четыре 16-разрядных таймера общего назначения и два 16-разрядных таймера
с низким энергопотреблением.
Кроме того, пользователю доступно до 12 емкостных сенсорных канала.
Микроконтроллер имеет ряд стандартных и продвинуты коммуникационных
интерфейсов.
Диапазоны рабочих температур STM32L412xx простираются от -40°C до +85°C
(температура перехода +105°C) и от -40°C до +125°C (температура перехода
+130°C). Рабочий диапазон напряжений питания VDD находится в пределах от
1.71 В до 3.6 В при использовании внутреннего стабилизатора LDO. При
использовании внешнего импульсного источника питания SMPS VDD12
напряжение питания составляет от 1.00 В до 1,32 В. Полный набор режимов
энергосбережения позволяет проектировать приложения с низким
энергопотреблением.
Поддерживаются некоторые независимые источники питания: имеется вход для
независимого питания АЦП, операционного усилителя (OP AMP) и
компаратора. Имеется вход VBAT резервной батареи RTC. Специальный вход
источника питания VDD12 можно использовать для обхода внутреннего
регулятора LDO при подключении к внешнему SMPS.
Отладочная плата NUCLEO-L412RB-P совместима с Arduino Uno R3 и ST morpho
разъемами, что позволяет расширять ее функциональность при использовании
широкого спектра специализированных шилдов.
На плату интегрирован программатор/отладчик ST-Link/V2-1.
Изделие сопровождается комплексной HAL библиотекой вместе с различными
пакетами примеров (STM32Cube - скачивается с сайта производителя).
Поддерживается широкий спектр интегрированных средств разработки (IDE),включая
IAR™, Keil®, IDE, основанных на GCC.
Отличительные
особенности:
Микроконтроллер STM32L412RBT6P в корпусе LQFP64;
Внешний SMPS для формирования напряжения питания логики Vcore;
1 пользовательский светодиод;
1 пользовательская кнопка и 1 кнопка сброса;
Кварцевый LSE генератор 32.768 кГц;
Разъемы расширения платы:
Arduino™ Uno V3,
ST morpho разъемы для полного доступа к I/O микроконтроллера;
Специальный экспериментальный коннектор для внешнего SMPS;
Гибкие варианты питания: ST-LINK USB VBUS или внешние источники;
Потребление МК в рабочем режиме:
79 мкА/МГц (LDO),
28 мкА/МГц (3.3 В SMPS);
Встроенный программатор/отладчик ST-LINK/V2-1 с USB ренумерацией.
Поддерживаются три различных интерфейса USB: устройство хранения,
виртуальный COM порт и порт отладки;
Бесплатные комплексные библиотеки ПО и примеры доступны в пакете
STM32Cube;
Поддержка широкого спектра интегрированных средств разработки (IDE),включая
IAR™, Keil®, IDE, основанных на GCC |
