XF2M - серия разъемов производства OMRON для fpc-шлейфа с шагом 0,5 мм

Разъемы для гибких шлейфов серии XF2M компании Omron доступны в вариантах 10...60 контактов c шагом 0,5 мм. Разъемы данной серии отличаются двусторонним расположением контактов, что позволяет соединять прямым шлейфом (без перекручивания) узлы, расположенные на верхнем и нижнем слоях печатной платы

Смотри также: Разъемы FFC-PFC - коннектор соединительный шлейф-плата
шаг 1.0 мм производства компании TE Connectivity

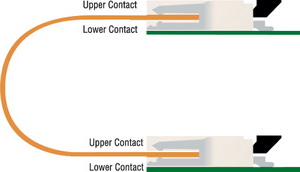

Разъем с двойными контактами позволяет соединять печатные платы с двухсторонней пайкой, не перекручивая шлейф

Серия XF2M предназначена для соединения сигнальных слаботочных цепей посредством гибкого плоского шлейфа (FPC) толщиной не более 0,3 мм. Максимальная нагрузочная способность разъема не превышает 50 В/0,5 А по постоянному и переменному току.

FPC-коннекторы XF2M имеют заднюю подвижную защелку, которая обеспечивает более высокую надежность и эффективность по сравнению с другими разъемами, у которых блокиратор расположен спереди со стороны ввода шлейфа. Этим обеспечивается большее удобство монтажа/демонтажа шлейфа, а также снижается риск его повреждения при манипуляциях с защелкой. Даже при наличии открытого разъема контакт со шлейфом сохраняется. Конструкция разъема исключает боковые смещения шлейфа.


Задняя блокирующая защелка разъемов XF2M

Конструкция, предназначенная для поверхностного монтажа (SMT), а также малые габариты (ширина и высота не превышают 5,9 и 2 мм, соответственно) приводят к существенной экономии площади печатной платы и позволяют использовать разъемы XF2M в самых миниатюрных приложениях

В целом, разъемы Omron для гибких шлейфов отличают компактные размеры, (особенно высота как в зафиксированном состоянии шлейфа, так и в свободном), эти изделия допускают до нескольких десятков подключений/отключений шлейфа (для большинства приложений это более чем достаточно). Также разъемы обеспечивают надежную фиксацию шлейфа и контактное сопротивление менее 100 мОм (типовое значение <80 мОм). От окисления контакты разъемов предохраняет слой золота толщиной порядка 0,12...0,15 мкм поверх никелевого покрытия 2 мкм.



Конструктивные размеры разъемов семейства XF2M

Наименование Количество
выводов
Размер, мм
A B C D E
XF2M-0615-1A  6   2,5   3,6   6,5   7,1   5,1
XF2M-0815-1A 8   3,5   4,6   7,5   8,1   6,1
XF2M-1015-1A 10   4,5   5,6   8,5   9,1   7,1
XF2M-1215-1A 12   5,5   6,6   9,5   10,1   8,1
XF2M-1415-1A 14   6,5   7,6   10,5   11,1   9,1
XF2M-1815-1A 18   8,5   9,6   12,5   13,1   11,1
XF2M-2015-1A 20   9,5   10,6   13,5   14,1   12,1
XF2M-2215-1A 22   10,5   11,6   14,5   15,1   13,1
XF2M-2415-1A 24   11,5   12,6   15,5   16,1   14,1
XF2M-2615-1A 26   12,5   13,6   16,5   17,1   15,1
XF2M-3015-1A 30   14,5   15,6   18,5   19,1   17,1
XF2M-3215-1A 32   15,5   16,6   19,5   20,1   18,1
XF2M-3315-1A 33   16.0   17,1   20,0   20,6   18,6
XF2M-3415-1A 34   16,5   17,6   20,5   21,1   19,1
XF2M-3515-1A 35   17,0   18,1   21,0   21,6   19,6
XF2M-3615-1A 36   17,5   18,6   21,5   22,1   20,1
XF2M-3815-1A 38   18,5   19,6   22,5   23,1   21,1
XF2M-4015-1A 40   19,5   20,6   23,5   24,1   22,1
XF2M-4215-1A 42   20,5   21,6   24,5   25,1   23,1
XF2M-4515-1A 45   22,0   23,1   26,0   26,6   24,6
XF2M-5015-1A 50   24,5   25,6   28,5   29,1   27,1
XF2M-5515-1AH 55   27,0   28,1   31,0   31,6   29,6
XF2M-6015-1AH 60   29,5   30,6   33,5   34,1   32,1



Разъемы штыревого соединения

Герметичные
разъемы KP2G

Разъемы IDC/BH
с шагом 1.27 мм.

Разъемы IDC/BH
с шагом 2 мм.

Цилиндрический соеденитель PY04

Водонепроницаемые пластиковые соединители PY07

Круглые герметичные разъемы FQ14

Разъемы на шлейф - шаг 0.5 мм

Разъемы на шлейф - шаг 1.0 мм

Разъем цилиндрический соединительный

Разъем типа Jack

Разъемы низковольтного питания

Разъемы на плоский кабель IDC/BH

Разъемы D-SUB

Разъемы серии DIN41612

BNC-коннекторы

Высокочастотные разъемы SMA, SMB, FME, MMCX

Высокочастотные разъемы SMA
на 12.4 ГГц

Герметичные
разъемы RJ-45

Разъемы RJ45

USB разъемы

Разъемы серии
Mini DIN

Промышленные кабельные разъемы

Высокочастотные переходники

Высокочастотные резьбовые соединители серии TNC

Разъемы низковольтного питания PНU, PWL, шаг 3.96мм

BLS2 / BLD2 - разъемы штыревого соединения с шагом 2 мм ("мама")

PLS2 / PLD2 - разъемы штыревого соединения с шагом 2 мм ("папа")

Высокочастотные кабельные переходники

Ленточные провода AWG28 шаг 1,27 мм

DS1110 - Разъемы круглые "кабель-кабель"

Разъемы UHF

RCA-соединители

Разъемы типа "Банан"

Разъем питания 220v

Герметичные разъемы IP68

Гермовводы PG

HDMI разъемы



1,00 мм

NX100X - разъемы с шагом 1 mm для соединения типа "провод - плата"

1,25 мм

NX125X - разъемы с шагом 1,25 mm для соединения типа "провод - плата"

1,27 мм

PBS/PBD - Гнезда с шагом 1,27 мм на печатную плату

1,50 мм

NX150X - разъемы с шагом 1,50 mm для соединения типа "провод - плата"

2,00 мм

Разъемы сигнальные NX с шагом 2 для соединения типа "провод - плата"

2,50 мм

NX250X - разъемы с шагом 2,50 mm для соединения типа "провод - плата"

2,54 мм

Разъемы сигнальные с шагом 2.54 мм для соединения типа "провод-плата" с фиксатором

2,54 мм

Гнезда и разъемы NS25 с шагом 2,54 mm для соединения типа "провод - плата"

  2,54 мм

Разъемы сигнальные шаг 2.54 мм XH2.54 ATX

3,00 мм

Соединители Micro-Fit с шагом 3.0 mm

3,00 мм

Разъемы сигнальные, с шагом 3.0 mm для соединения типа "провод - плата"

3,96 мм NS
3,96 мм PHU

Гнезда и разъемы NS39 с шагом 3,96 mm для соединения типа "провод - плата"

Разъемы низковольтного питания PНU, PWL, шаг 3.96мм

4,20 мм

Разъемы Mini Fit с шагом 4,2 mm для печатного монтажа

5,08 мм

NX508X - разъемы с шагом 5,08 mm для соединения типа "провод - плата"

6,35 мм

Универсальные разъемы NLS с шагом 6,35 мм. для соединения типа "провод - провод"

Фото

Описание
ЦЕНА ЗА ШТ БЕЗ НДС, грн

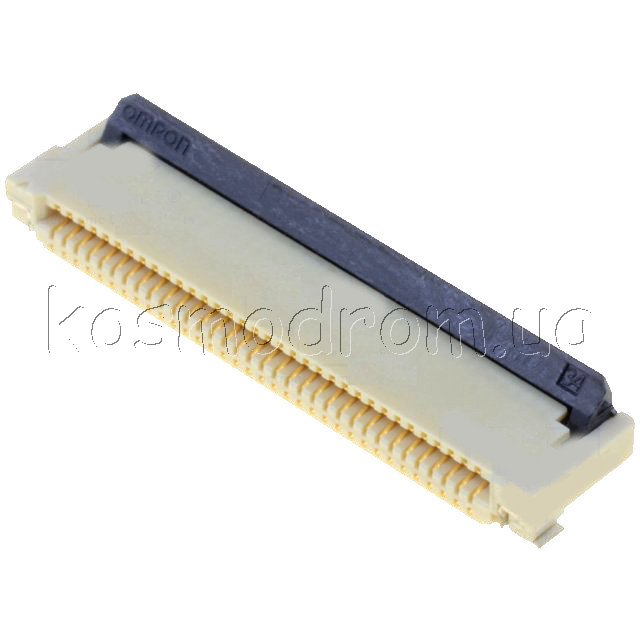

XF2M10151AR100
Разъем FFC-PFC

Тип: FPC: Монтаж: Поверхностный: Расположение: Угловое: Шаг: 0.5 мм: Контакты: 10

Тип корпуса: XF2M
Производитель: OMRON
код товара: 00-00040919

Есть на складе

Этот товар
есть на складе
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 8 шт
от 32 шт

71,50
66,53
61,77



XF2M30151A
Разъем FFC-PFC

Тип: FPC: Монтаж: Поверхностный: Расположение: Угловое: Шаг: 0.5 мм: Контакты: 30

Тип корпуса: XF2M
Производитель: OMRON
код товара: 00-00040923

Есть на складе

Этот товар
есть на складе
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 24 шт
от 105 шт


от 210 шт

22,50
20,60
19,13

18,17



XF2M32151A
Разъем FFC-PFC

Тип: FPC: Монтаж: Поверхностный: Расположение: Угловое: Шаг: 0.5 мм: Контакты: 32

Тип корпуса: XF2M
Производитель: OMRON
код товара: 00-00060861

Есть на складе

Этот товар
есть на складе
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 11 шт
от 46 шт

50,50
46,77
43,43



XF2M33151A
Разъем FFC-PFC

Соединитель FFC / FPC. Монтаж: Поверхностный: Расположение: Угловое: Шаг: 0.5 мм: Контакты: 33

Тип корпуса: XF2M
Производитель: OMRON
код товара: 00-00050964

Есть на складе

Этот товар
есть на складе
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 6 шт
от 24 шт

96,00
89,52
83,12



XF2M34151A
Разъем FFC-PFC

Тип: FPC: Монтаж: Поверхностный: Расположение: Угловое: Шаг: 0.5 мм: Контакты: 34

Производитель: OMRON
код товара: 00-00048321

Есть на складе

Этот товар
есть на складе
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 9 шт
от 40 шт

57,50
53,27
49,46



XF2M45151A
Разъем FFC-PFC

Разъем FFC-PFC - Тип: FPC: Монтаж: Поверхностный: Расположение: Угловое: Шаг: 0.5 мм: Контакты: 45

Тип корпуса: XF2M
Производитель: OMRON
код товара: 00-00060863

Есть на складе

Этот товар
есть на складе
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 7 шт
от 29 шт

80,00
74,21
68,91



XF2M50151A
Разъем FFC-PFC

Разъем: FFC / FPC: горизонтальный: SMT: двусторонние контакты. Выводов 50

Тип корпуса: XF2M
Производитель: OMRON
код товара: 00-00044872

Есть на складе

Этот товар
есть на складе
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 4 шт
от 19 шт


от 39 шт

121,00
112,51
104,48

99,26



XF2M24151A
Разъем FFC-PFC

Тип: FPC: Монтаж: Поверхностный: Расположение: Угловое: Шаг: 0.5 мм: Контакты: 24

Тип корпуса: XF2M
Производитель: OMRON
код товара: 00-00040921

Нет на складе - ожидается поступление

временно нет на складе
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 16 шт
от 67 шт

34,50
30,99
29,92



XF2M40151A
Разъем FFC-PFC

Разъем FFC-PFC - Тип: FPC: Монтаж: Поверхностный: Расположение: Угловое: Шаг: 0.5 мм: Контакты: 40

Тип корпуса: XF2M
Производитель: OMRON
код товара: 00-00040924

Нет на складе - ожидается поступление

временно нет на складе
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 24 шт
от 102 шт

23,00
21,06
19,55



XF2M10151AR100
Connectors FFC/FPC 0.5mm



Производитель: OMRON
код товара:

Поставка 6 недель (необходимо оформление заказа)

под заказ
6 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 100 шт
от 120 шт

86,19
59,57
58,96


XF2M38151AR100
Connectors FFC/FPC 0.5mm



Производитель: OMRON
код товара:

Поставка 6 недель (необходимо оформление заказа)

под заказ
6 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт

42,49

46,29
