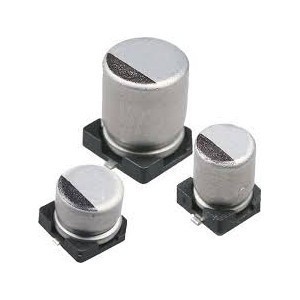

Конденсаторы SMD, Серия RC
Алюминиевые электролитические конденсаторы, благодаря
электрохимическому принципу работы, обладают следующими
преимуществами:
- высокая удельная емкость, позволяющая изготавливать конденсаторы
емкостью свыше 1Ф;
- высокий максимально допустимый ток пульсации;
- высокая надежность;
- оптимальное соотношение цена/емкость.
- Температурный диапазон от -55oC
~ +105oC
- Разработан для поверхностного монтажа и монтажа на PC-платах.
- Приспособлен для автоматической установки на платы с
использованием монтажного автомата ленточного типа. |
105 C
 |
| Температурный диапазон |
-55 ~ +105oC |
| Ток утечки (макс.) |
I = 0.01CV или 3 мкА после 2 мин. |
| Допустимое отклонение емкости |
±20% при 120Гц, 20оС |
Тангенс угла потерь,
max (при 120Гц и 20оС) |
WV |
6,3 |
10 |
16 |
25 |
35 |
50 |
| Tan δ |
0,27 |
0,23 |
0,19 |
0,15 |
0,13 |
0,11 |
| Низкотемпературные характеристики (импеданс при
120Гц) |
WV |
6,3 |
10 |
16 |
25 |
35 |
50 |
| Z-25оС/Z+20оС |
3 |
3 |
2 |
2 |
2 |
2 |
| Z-40оС/Z+20оС |
8 |
5 |
4 |
3 |
3 |
3 |
| Изменение параметров после 1000 ч работы при
номинальном напряжении и 105оС |
Ток утечки |
меньше чем нормированное значение |
| Изменение емкости |
в пределах ±25 % от первоначального значения |
| Tanδ |
| менее чем 200% от нормированного значения |
| Стойкость оболочки при 105оС |
После 1000 часов работы проводится тест на ток
утечки емкость и Tanδ. Значения не должны отличаться от значений в
режиме нагрузки. |
Стойкость к температуре пайки
(Значения измерены при восстановлении температуры 20оС
после пайки при температуре 250оС в течении 30 сек.) |
Ток утечки |
меньше, чем нормированное значение |
| Изменение емкости |
в пределах ±15 % от первоначального значения |
| Tanδ |
начальное значение или менее |

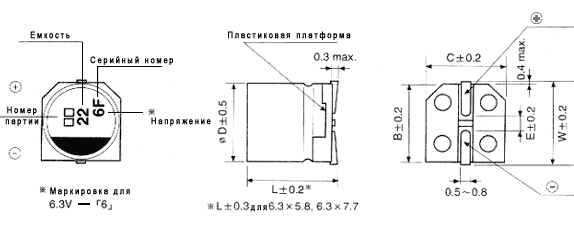

Габаритные размеры и максимальный ток пульсации
| ØD |
W |
B |
C |
E |
| 4 |
4,8 |
4,3 |
4,3 |
1,0 |
| 5 |
6,0 |
5,3 |
5,3 |
1,4 |
| 6,3 |
7,1 |
6,6 |
6,6 |
2,2 |
| мкФ\В |
6.3 |
10 |
16 |
25 |
35 |
50 |
| øD |
RC |
øD |
RC |
øD |
RC |
øD |
RC |
øD |
RC |
øD |
RC |
| 0,1 |
|
|
|
|
|
|
|
|
|
|
4 х 5,3 |
2,3 |
| 0,22 |
|
|
|
|
|
|
|
|
|
|
4 х 5,3 |
3,4 |
| 0,33 |
|
|
|
|
|
|
|
|
|
|
4 х 5,3 |
4,1 |
| 0,47 |
|
|
|
|
|
|
|
|
|
|
4 х 5,3 |
4,9 |
|
| 1,0 |
|
|
|
|
|
|
|
|
|
|
4 х 5,3 |
7,2 |
| 2,2 |
|
|
|
|
|
|
|
|
|
|
4 х 5,3 |
10,7 |
| 3,3 |
|
|
|
|
|
|
|
|
|
|
4 х 5,3 |
13,1 |
| 4,7 |
|
|
|
|
|
|
4 х 5,3 |
13 |
4 х 5,3 |
14 |
5 х 5,3 |
18,1 |
|
| 10 |
|
|
|
|
4х5,3 |
17 |
5х5,3 |
23 |
5х5,3 |
24 |
6,3х6,3 |
30,8 |
| 22 |
4х5,3 |
22 |
5х5,3 |
27 |
5х5,3 |
30 |
6,3х5,3 |
39 |
6,3х5,3 |
42 |
6,3х5,8 |
45 |
| 33 |
5х5,3 |
31 |
5х5,3 |
33 |
6,3х5,3 |
43 |
6,3х5,3 |
48 |
6,3х5,8 |
52 |
6,3х7,7 |
60 |
| 47 |
5х5,3 |
36 |
6,3х5,3 |
46 |
6,3х5,3 |
51 |
6,3х5,8 |
59 |
6,3х5,8 |
63 |
6,3х7,7 |
63 |
|
| 100 |
6,3х5,3 |
50 |
6,3х5,8 |
64 |
6,3х5,8 |
64 |
6,3х7,7 |
91 |
|
|
|
|
| 220 |
6,3х7,7 |
86 |
6,3х7,7 |
105 |
6,3х7,7 |
105 |
|
|
|
|
|
|
| 330 |
6,3х7,7 |
105 |
|
|
|
|
|
|
|
|
|
|
*Примечание: RC -
ток пульсации (мА rms) при 105 oC
и 120Гц. øD-размер корпуса (мм).
 |
