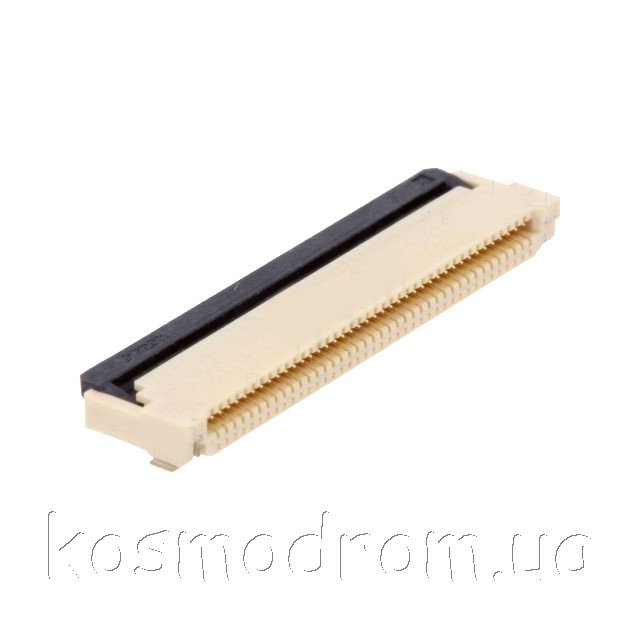

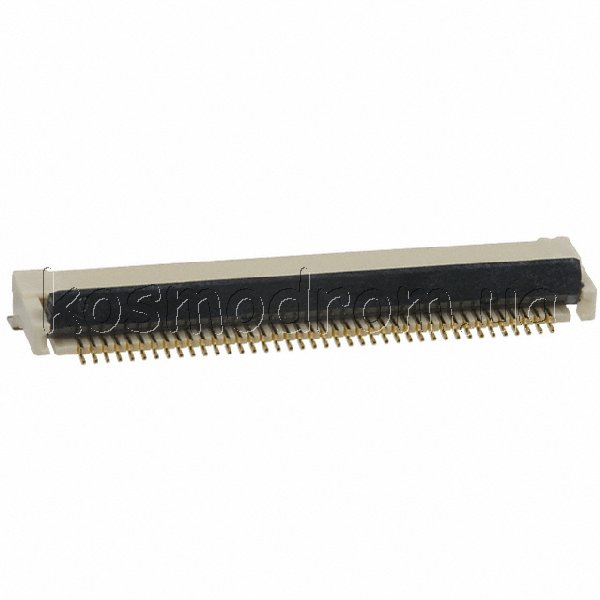

Разъем FFC-PFC
XF2M40151A
Разъем FFC-PFC - Тип: FPC: Монтаж: Поверхностный: Расположение: Угловое: Шаг: 0.5 мм: Контакты: 40

На складе в Харькове...
Производитель: OMRON
код товара: 00-00040924

СКАЧАТЬ PDF СКАЧАТЬ PDF

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 7 шт
от 17 шт


от 87 шт

39,50
36,57
34,64

32,91

Этот товар находится по адресу
ул. Академика Павлова 120
Раздел:
Разъем FFC-PFC




Корпорация OMRON — это группа компаний, специализирующихся во многих областях деятельности: системы промышленной автоматизации, электронные компоненты, дорожные информационные системы, банковские технологии, медицинское оборудование, кассовые аппараты, компьютерное оборудование, системы распознавания и многое другое.




Производитель

 OMRON

Тип разъема

 FFC (FPC)

Пространственная ориентация

 горизонтальный

Кол-во выводов

 40

Версия разъема

 двусторонние контакты

Электрический монтаж

 SMT

Максимальный ток

 0.5А

Шаг шлейфа

 0.5мм









1,00 мм

NX100X - разъемы с шагом 1 mm для соединения типа "провод - плата"

1,25 мм

NX125X - разъемы с шагом 1,25 mm для соединения типа "провод - плата"

1,27 мм

PBS/PBD - Гнезда с шагом 1,27 мм на печатную плату

1,50 мм

NX150X - разъемы с шагом 1,50 mm для соединения типа "провод - плата"

2,00 мм

Разъемы сигнальные NX с шагом 2 для соединения типа "провод - плата"

2,50 мм

NX250X - разъемы с шагом 2,50 mm для соединения типа "провод - плата"

2,54 мм

Разъемы сигнальные с шагом 2.54 мм для соединения типа "провод-плата" с фиксатором

2,54 мм

Гнезда и разъемы NS25 с шагом 2,54 mm для соединения типа "провод - плата"

  2,54 мм

Разъемы сигнальные шаг 2.54 мм XH2.54 ATX

3,00 мм

Соединители Micro-Fit с шагом 3.0 mm

3,00 мм

Разъемы сигнальные, с шагом 3.0 mm для соединения типа "провод - плата"

3,96 мм NS
3,96 мм PHU

Гнезда и разъемы NS39 с шагом 3,96 mm для соединения типа "провод - плата"

Разъемы низковольтного питания PНU, PWL, шаг 3.96мм

4,20 мм

Разъемы Mini Fit с шагом 4,2 mm для печатного монтажа

5,08 мм

NX508X - разъемы с шагом 5,08 mm для соединения типа "провод - плата"

6,35 мм

Универсальные разъемы NLS с шагом 6,35 мм. для соединения типа "провод - провод"

продукция на складе в Харькове

XF2M - серия разъемов производства OMRON для fpc-шлейфа с шагом 0,5 мм

Разъемы для гибких шлейфов серии XF2M компании Omron доступны в вариантах 10...60 контактов c шагом 0,5 мм. Разъемы данной серии отличаются двусторонним расположением контактов, что позволяет соединять прямым шлейфом (без перекручивания) узлы, расположенные на верхнем и нижнем слоях печатной платы

Смотри также: Разъемы FFC-PFC - коннектор соединительный шлейф-плата
шаг 1.0 мм производства компании TE Connectivity

Разъем с двойными контактами позволяет соединять печатные платы с двухсторонней пайкой, не перекручивая шлейф

Серия XF2M предназначена для соединения сигнальных слаботочных цепей посредством гибкого плоского шлейфа (FPC) толщиной не более 0,3 мм. Максимальная нагрузочная способность разъема не превышает 50 В/0,5 А по постоянному и переменному току.

FPC-коннекторы XF2M имеют заднюю подвижную защелку, которая обеспечивает более высокую надежность и эффективность по сравнению с другими разъемами, у которых блокиратор расположен спереди со стороны ввода шлейфа. Этим обеспечивается большее удобство монтажа/демонтажа шлейфа, а также снижается риск его повреждения при манипуляциях с защелкой. Даже при наличии открытого разъема контакт со шлейфом сохраняется. Конструкция разъема исключает боковые смещения шлейфа.


Задняя блокирующая защелка разъемов XF2M

Конструкция, предназначенная для поверхностного монтажа (SMT), а также малые габариты (ширина и высота не превышают 5,9 и 2 мм, соответственно) приводят к существенной экономии площади печатной платы и позволяют использовать разъемы XF2M в самых миниатюрных приложениях

В целом, разъемы Omron для гибких шлейфов отличают компактные размеры, (особенно высота как в зафиксированном состоянии шлейфа, так и в свободном), эти изделия допускают до нескольких десятков подключений/отключений шлейфа (для большинства приложений это более чем достаточно). Также разъемы обеспечивают надежную фиксацию шлейфа и контактное сопротивление менее 100 мОм (типовое значение <80 мОм). От окисления контакты разъемов предохраняет слой золота толщиной порядка 0,12...0,15 мкм поверх никелевого покрытия 2 мкм.



Конструктивные размеры разъемов семейства XF2M

Наименование Количество
выводов
Размер, мм
A B C D E
XF2M-0615-1A  6   2,5   3,6   6,5   7,1   5,1
XF2M-0815-1A 8   3,5   4,6   7,5   8,1   6,1
XF2M-1015-1A 10   4,5   5,6   8,5   9,1   7,1
XF2M-1215-1A 12   5,5   6,6   9,5   10,1   8,1
XF2M-1415-1A 14   6,5   7,6   10,5   11,1   9,1
XF2M-1815-1A 18   8,5   9,6   12,5   13,1   11,1
XF2M-2015-1A 20   9,5   10,6   13,5   14,1   12,1
XF2M-2215-1A 22   10,5   11,6   14,5   15,1   13,1
XF2M-2415-1A 24   11,5   12,6   15,5   16,1   14,1
XF2M-2615-1A 26   12,5   13,6   16,5   17,1   15,1
XF2M-3015-1A 30   14,5   15,6   18,5   19,1   17,1
XF2M-3215-1A 32   15,5   16,6   19,5   20,1   18,1
XF2M-3315-1A 33   16.0   17,1   20,0   20,6   18,6
XF2M-3415-1A 34   16,5   17,6   20,5   21,1   19,1
XF2M-3515-1A 35   17,0   18,1   21,0   21,6   19,6
XF2M-3615-1A 36   17,5   18,6   21,5   22,1   20,1
XF2M-3815-1A 38   18,5   19,6   22,5   23,1   21,1
XF2M-4015-1A 40   19,5   20,6   23,5   24,1   22,1
XF2M-4215-1A 42   20,5   21,6   24,5   25,1   23,1
XF2M-4515-1A 45   22,0   23,1   26,0   26,6   24,6
XF2M-5015-1A 50   24,5   25,6   28,5   29,1   27,1
XF2M-5515-1AH 55   27,0   28,1   31,0   31,6   29,6
XF2M-6015-1AH 60   29,5   30,6   33,5   34,1   32,1
