Разъемы D-SUB
на кабель и на плату, а также корпуса к ним
D-subminiature, или D-sub — семейство
электрических разъёмов, применяемых, в частности, в компьютерной
технике. Свое название получило из-за характерной формы в виде буквы «D»,
однозначно ориентирующее правильное положение разъёмов при подключении.
Часть названия англ. subminiature — «сверхминиатюрный», было уместно
тогда, когда эти разъёмы только появились, в наше время эти разъёмы
относятся к числу наиболее громоздких сигнальных разъёмов.
Конструктивно разъёмы D-sub существуют по
меньшей мере четырёх типов, различающихся способом присоединения
проводов к контактам. Эти способы включают в себя пайку, прокалывание
изоляции, обжим и припайку к печатной плате. Паяные контакты используют
полости, куда вставляются очищенные от изоляции провода и вручную
паяются. При прокалывании изоляции кабель вставляется в зажимы и
одновременно прокалываются все провода. Это очень быстрый способ сборки,
но требует использования плоского кабеля, который не всегда удобен. При
обжиме очищенные от изоляции контакты вставляются в полости на задней
части контакта, эти полости сдавливаются специальным обжимным
инструментом, после чего контакт вставляется в разъём. Такой способ
крепления удобен в ситуациях, когда какой-либо контакт повреждён, или
необходимо произвести модификации в схеме. При пайке к печатной плате
подходящие к контактам проволоки обычно изгибают под прямым углом, так,
чтобы кабель можно было бы подключать параллельно плате. Конструкции,
содержащие припаянные таким образом D-разъёмы, обычно имеются на
материнских платах стандарта ATX, помимо этого встречаются редко. |
 |
|
 |
1,00 мм |
NX100X - разъемы с шагом 1 mm для соединения типа "провод - плата" |
|
 |
1,25 мм |
NX125X - разъемы с шагом 1,25 mm для соединения типа "провод - плата" |
 |
1,27 мм |
PBS/PBD - Гнезда с шагом 1,27 мм на печатную плату |
|
 |
1,50 мм |
NX150X - разъемы с шагом 1,50 mm для соединения типа "провод - плата" |
|
 |
2,00 мм |
Разъемы сигнальные NX с шагом 2 для соединения типа "провод -
плата" |
|
 |
2,50 мм |
NX250X - разъемы с шагом 2,50 mm для соединения типа "провод - плата" |
|
 |
2,54 мм |
Разъемы сигнальные с шагом 2.54 мм для соединения типа "провод-плата" с фиксатором |
|
 |
2,54 мм |
Гнезда и разъемы NS25 с шагом 2,54 mm для соединения типа "провод - плата" |
|
|
2,54 мм |
Разъемы сигнальные шаг 2.54 мм XH2.54 ATX |
|
 |
3,00 мм |
Соединители Micro-Fit с шагом 3.0 mm |
|
 |
3,00 мм |
Разъемы сигнальные, с шагом 3.0 mm для соединения типа "провод - плата" |
|
 |
3,96 мм NS
3,96 мм PHU |
Гнезда и разъемы NS39 с шагом 3,96 mm для соединения типа "провод - плата"
Разъемы низковольтного питания PНU, PWL, шаг 3.96мм |
|
 |
4,20 мм |
Разъемы Mini Fit с шагом 4,2 mm для печатного монтажа |
 |
5,08 мм |
NX508X - разъемы с шагом 5,08 mm для соединения типа "провод - плата" |
|
 |
6,35 мм |
Универсальные разъемы NLS с шагом 6,35 мм. для соединения типа "провод - провод" |
|
|
Фото | Описание | ЦЕНА ЗА ШТ БЕЗ НДС, грн |
| MHDTPPK9-DB9S-K
D-SUB коннектор
D-Sub, PIN: 9, вилка, "мама", прямой, пайка, на провод
код товара: 00-00078519
|
|
|
| MHDTZK15-DB15P-K
D-SUB коннектор
Разъем: D-Sub: PIN: 15: вилка: "папа": прямой: пайка: на провод
код товара: 00-00081388
|
|
|
| MHDTZK9-DB9P-K
D-SUB коннектор
Разъем: D-Sub: PIN: 9: вилка: "папа": прямой: пайка: на провод
код товара: 00-00081383
|
|
|
| MHDTZK9-DB9S-K
D-SUB коннектор
Разъем: D-Sub: PIN: 9: вилка: "мама": прямой: пайка: на провод
код товара: 00-00081386
|
|
|
| MHDTZK9-DM9P-K
D-SUB коннектор
Разъем: D-Sub: PIN: 9: вилка: "папа": прямой: пайка: на провод
код товара: 00-00081393
|
|
|

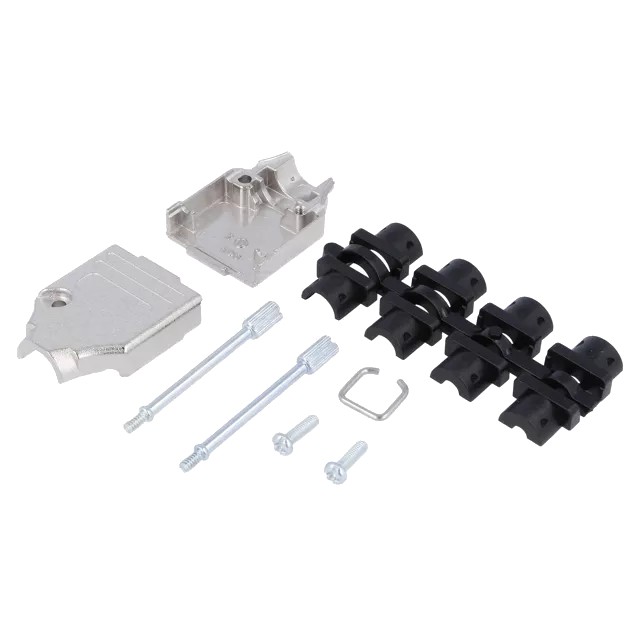

| MHDTZK9-K
D-SUB коннектор
Корпус для разъёмов: D-Sub: D-Sub 9pin,D-Sub HD 15pin: прямой
код товара: 00-00082736
|
|
|
| SCR-10
D-SUB корпус
Крепеж для D-SUB. 4-40UNC. Длина: 10 мм.
Производитель: KLS
код товара: 00-00057044
|
|
|
| SCR-11.8
D-SUB корпус
Крепеж для D-SUB. 4-40UNC. Длина: 11,8 мм.
Производитель: KLS
код товара: 00-00057045
|
|
|
| SCR-12.7
D-SUB корпус
Крепеж для D-SUB. 4-40UNC. Длина: 12,7 мм.
Производитель: KLS
код товара: 00-00057046
| временно нет на складе , ожидается поступление на 10.02.2027 |  |
|
|
|
|
| SCR-15.7
D-SUB корпус
Крепеж для D-SUB. 4-40UNC. Длина: 15,7 (+/-1) мм.
Производитель: KLS
код товара: 00-00057047
| временно нет на складе , ожидается поступление на 19.11.2026 | |
|
|
|
|
| SCR-17.8
D-SUB корпус
Крепеж для D-SUB. 4-40UNC. Длина: 17,8 мм.
Производитель: KLS
код товара: 00-00057048
|
|
|
| SCR-18.8
D-SUB корпус
Крепеж для D-SUB. 4-40UNC. Длина: 18,8 мм.
Производитель: KLS
код товара: 00-00070744
| временно нет на складе , ожидается поступление на 10.02.2027 | |
|
|
|
|
| УЦЕНКА - DB-9F-UART-ADAPTER
D-SUB коннектор
Царапины на разъемах
код товара: 00-00065889
| Этот товар
есть на складе |  |
|
|
|
