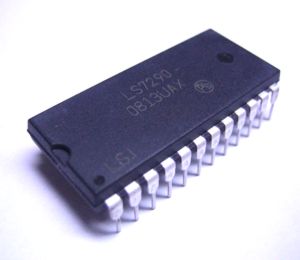

Микросхема-контроллер шагового двигателя - LS7290

Микросхема микрошагового драйвера шагового двигателя,
позволяет упрвлять как БИполярными, так и УНИполярными ШД.
Режимы работы: 1/1, 1/2, 1/4, 1/8, 1/16, 1/32
Управление: ШАГ и НАПРАВЛЕНИЕ
Ток поддерживается при помощи 8-ми битного ШИМ контроллера.
Напряжение питания 3 - 5.5В
Используя различную силовую часть LS7290 позволяет управлять
ШД с токами от 1-го до 10А

Техническая документация доступна по ссылке ...

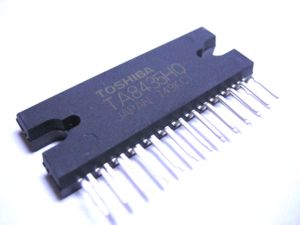

Микросхема-контроллер шагового двигателя - TA8435

Техническая документация доступна по ссылке ...

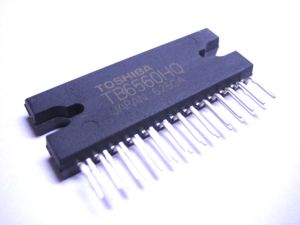

Микросхема-контроллер шагового двигателя - TB6560A

Режимы дробления шага
Не установлены 1-2, 3-4 1/1
Установлена 3-4 (M1) 1/2
Установлена 1-2 (M2) 1/16 ( Для TB6560 1/4)
Установлены 1-2 и 3-4 (M1 и M2) 1/8

Техническая документация доступна по ссылке ...

Драйверы шаговых двигателей семейства AMIS-30xxx
Важным преимуществом AMIS305xx является интегрирование в них схемы контроля обратных ЭДС на обмотках двигателя (через вывод SLA). Данная функция открывает широкие возможности по контролю и анализу работы ШД, обнаружению пропуска шага и возврата на шаг назад, введению обратных связей по положению и скорости, не требуя при этом применения в схеме каких-либо дополнительных внешних компонентов.

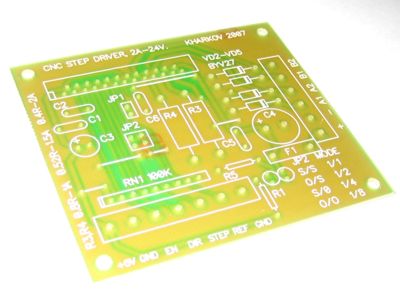

Плата для самостоятельной сборки контроллера шагового двигателя на базе микросхемы TA8435 компании TOSHIBA

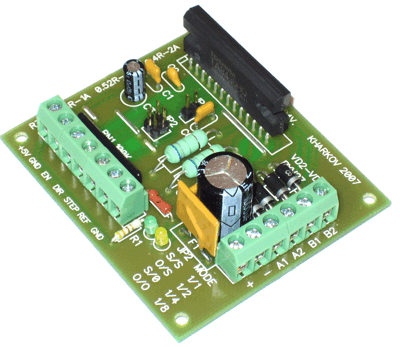

Контроллер шагового двигателя на базе TA8435

Контроллер предназначен для управления шаговыми двигателями (ШД) с максимальным током до 2А на основе TA8435.
Основа контроллера ИС TA8435 от TOSHIBA со следующими характеристиками:
Ток обмоток 1.5А (средн.) и 2.5А (макс)
Напряжение питания логики Vcc 5В (5.5В макс)
Напряжение питания ШД Vm 24В (40В макс)
Режим микошага 1/1, 1/2, 1/4, 1/8
Режим удержания 100% или 60% от макс тока

Подробнее по ссылке...

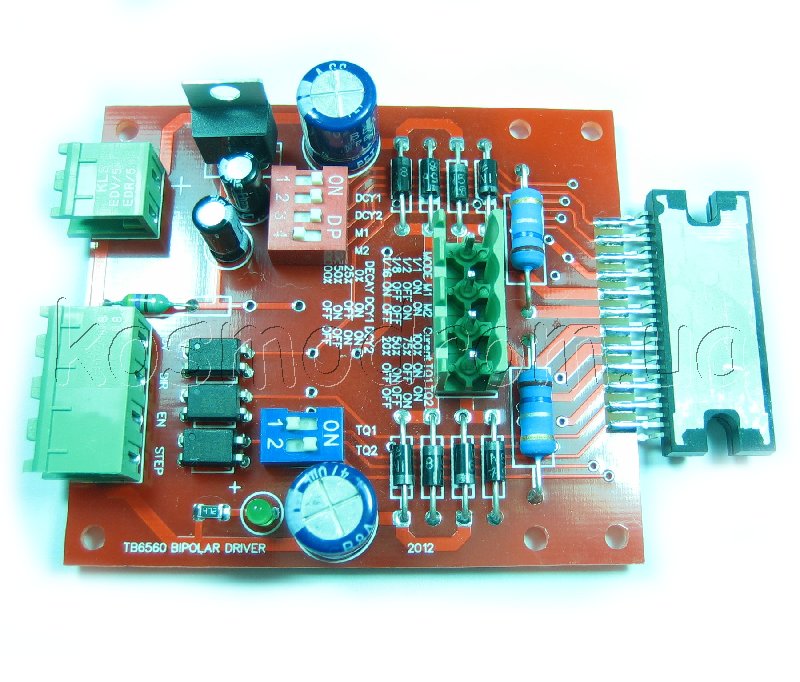

Плата для самостоятельной сборки контроллера шагового двигателя на базе микросхемы TB6560 компании TOSHIBA

Контроллер шагового двигателя на базе TB6560

Контроллер предназначен для управления шаговыми двигателями (ШД) с максимальным током до 3.5А.
Основа контроллера ИС TB6560 от TOSHIBA со следующими характеристиками:
Ток обмоток 3А (средн.) и 3.5А (макс)
Напряжение питания логики Vcc 5В (5.5В макс)
Напряжение питания ШД VIN 24В (40В макс)
Режим микрошага 1/1, 1/2, 1/4, 1/8
Режим удержания 100% или 25% от макс тока.

Подробнее по ссылке...

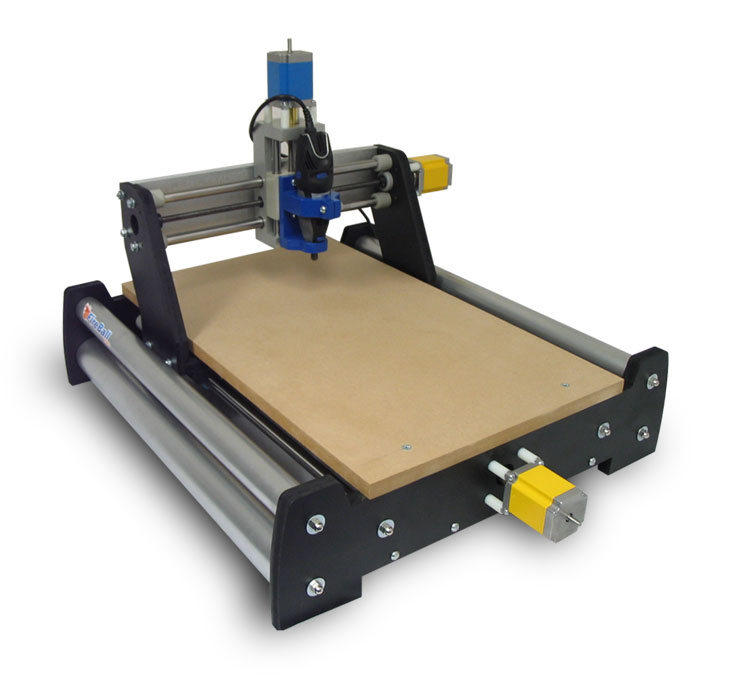

Контроллер системы ЧПУ

Контроллер предназначен для создания электронной системы управления станком ЧПУ на базе IBM PC. Контроллер совместим практически с любым программным обеспечением (KCam4, Master5, Ninos, Mach1, Mach2, JalaCNC, TurboCNC и другими, работающими с LPT портом). Контроллер позволяет управлять максимум 4-мя осями станка и имеет 2 управляемых реле для подключения внешних высоковольтных сильноточных нагрузок через клеммные разъемы.

Подробнее по ссылке...

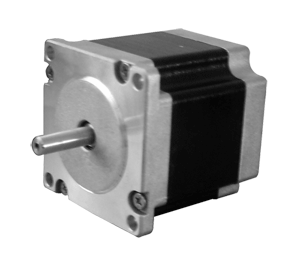

SY57STH56-2804A - шаговый двигатель

Характеристики:

Угол шага - 1.8 гр

Ток обмотки - 2.8 А

Сопротивление обмотки - 0.9 Ом

Момент удержания - 12.6 Кг.см

Вес - 0.7 Кг

Габариты - 56.4 х 56.4 х 56 мм

Диаметр вала - 6.35 мм

Документация: SY_Motor

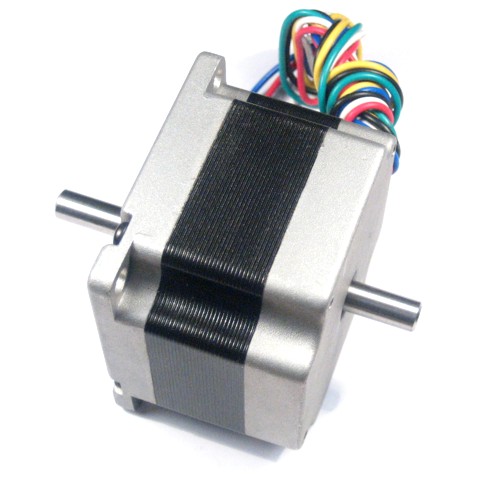

SY57STH41-1006MB - шаговый двигатель (двух-осевой)
Характеристики:
Угол шага - 0.9 гр
Ток обмотки - 1.0 А
Сопротивление обмотки - 5.7 Ом
Момент удержания - 3.9 Кг.см
Вес - 0.45 Кг
Габариты - 56.4 х 56.4 х 41 мм
Диаметр вала - 6.35 мм
подробнее о двигателях...

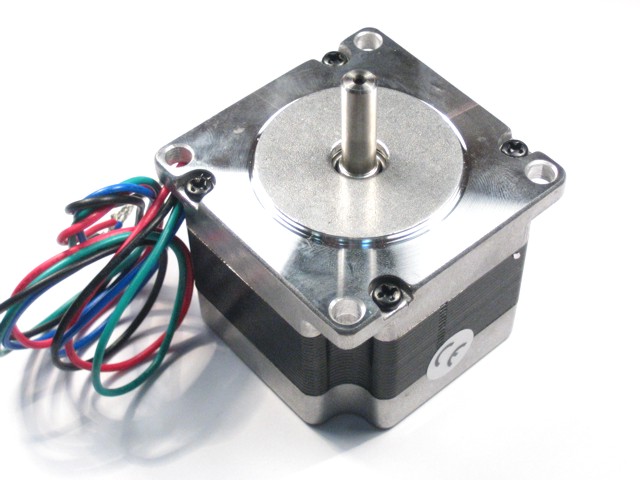

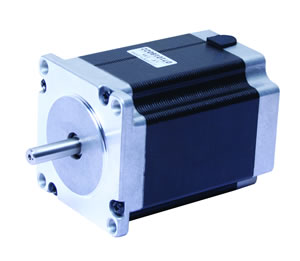

SY57STH76-2804A - шаговый двигатель

Характеристики:

Угол шага - 1.8 гр

Ток обмотки - 2.8 А

Сопротивление обмотки - 1.13 Ом

Момент удержания - 18.9 Кг.см

Вес - 1.0 Кг

Габариты - 56.4 х 56.4 х 76 мм

Диаметр вала - 6.35 мм

Документация: SY_Motor

SY42STH47-1684A - шаговый двигатель

Характеристики:

Угол шага - 1.8 гр

Ток обмотки -1.68 А

Сопротивление обмотки -1.65 Ом

Момент удержания - 6.8 Кг.см

Вес - 0.35 Кг

Габариты - 42.3 х 42.3 х 47 мм

Диаметр вала - 5.00 мм

cсылка подробно  http://cnsoyo.com/cp_1_6_e.asp

Эти моторы применяются тут http://www.step-four.at/hp2/index.php?action=1482

SY573P79-5806A - 3-х фазный шаговый двигатель

Характеристики:

Угол шага - 1.2 гр

Ток обмотки - 5.8 А

Сопротивление обмотки - 1.05 Ом

Момент удержания - 1.5 H.м

Вес - 1.1 Кг

Габариты - 56.4 х 56.4 х 79 мм

Диаметр вала - 6.35 мм

 cсылка подробно http://cnsoyo.com/cp_1_13_e.asp

SY85STH65-2808A - шаговый двигатель
Характеристики:
Угол шага - 1.8 гр
Ток обмотки -2.8 А
Сопротивление обмотки -1.4 Ом
Момент удержания - 34 кг/см
Вес - 1.7 Кг
Габариты - 85.85 х 85.85 х 65 мм
Диаметр вала - 12.0 мм

подробнее о двигателях...

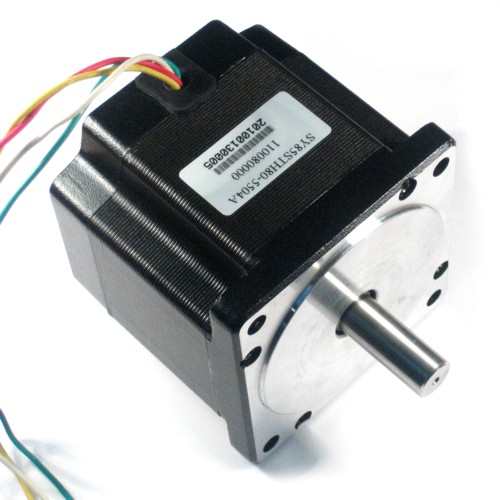

SY85STH80-5504A - шаговый двигатель
Характеристики:
Угол шага - 1.8 гр
Ток обмотки -5.5 А
Сопротивление обмотки -0.46 Ом
Момент удержания - 46 кг/см
Вес - 2.4 Кг
Габариты - 85.85 х 85.85 х 80 мм
Диаметр вала - 12.7 мм

подробнее о двигателях...
