ON SEMI представляет драйверы шаговых двигателей семейства AMIS-30xxx



смотри раздел "Компоненты для систем ЧПУ"

В семейство AMIS-30xxx входит семь представителей, различающиеся интерфейсом управления, поддержкой некоторых функций и электрическими характеристиками (см. рисунок 1 и таблицу 1). Данные ИС по уровню интеграции можно разделить на ИС начального и продвинутого уровней. Начальный уровень интеграции предоставляют ИС AMIS-305xx. Интерфейс управления у них образован последовательным портом SPI для конфигурирования и мониторинга и специализированными линиями ввода-вывода, в том числе для управления ШД. Работая совместно с внешним микроконтроллером, ИС AMIS305xx выполняет преобразование заданной команды управления путем генерации на выходе драйверного каскада ШИМ-сигналов.

Важным преимуществом AMIS305xx является интегрирование в них схемы контроля обратных ЭДС на обмотках двигателя (через вывод SLA). Данная функция открывает широкие возможности по контролю и анализу работы ШД, обнаружению пропуска шага и возврата на шаг назад, введению обратных связей по положению и скорости, не требуя при этом применения в схеме каких-либо дополнительных внешних компонентов.

Кроме того, снизить себестоимость конечного решения позволяет реализованная у всех ИС AMIS-30xxx функция контроля тока. Величина тока оценивается косвенным методом по падению напряжения на канале одного из встроенных MOSFET-транзисторов в нижнем уровне выходного коммутатора, что позволяет сэкономить на применении токовых шунтов или тем более специальных датчиков тока. (см. рисунок 1)

Добиться еще большего снижения себестоимости решения, его размеров и сроков вывода на рынок позволяют ИС с продвинутым уровнем интеграции - AMIS-306xx. Они отличаются интеграцией контроллера позиционирования, заменой двух интерфейсов (SPI и логические входы-выходы) на единый двух- или однопроводной последовательный интерфейс контроля и управления (I2C или LIN соответственно), а также поддержкой функции обнаружения несанкционированного возврата на шаг (избавляет от необходимости программного анализа сигнала SLA, как требуется в случае применения ИС AMIS-305xx).

Контроллер позиционирования предназначен для управления разгоном и замедлением двигателя по определенной диаграмме скорости с программируемыми значениями минимальной и максимальной скорости, ускорения/замедления, для определения исходного положения ротора и перевода его в заданное положение, а также для контроля состояния внешнего контакта на входе SWI.

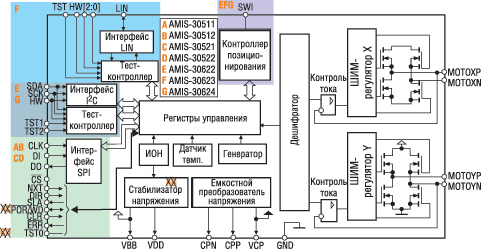

Рис. 1. Обобщенная функциональная схема однокристальных драйверов/контроллеров ШД компании ON Semiconductor

Таблица 1. Основные технические характеристики однокристальных драйверов/контроллеров ШД компании ON Semiconductor


Характеристика AMIS
-30511 -30512 -30521 -30522 -30622 -30623 -30624

Рабочее напряжение, В

6...30 6...30 6...30 6...30 6...30 8...29 6...30

Средний выходной ток, А

0,4 0,4 0,8 0,8 0,4 0,57 0,4

Импульсный выходной ток, А

0,8 0,8 1,6 1,6 0,8 0,8 0,8

RDSon (25°С) ,Ом

0,45 0,45 0,45 0,45 0,5 0,5 0,5

Частота коммутации, кГц

45 45 45 45 45 45 45

Управление положением

Нет Нет Нет Нет Есть Есть Есть

Дискретность микрошагов

1/32 1/32 1/32 1/32 1/16 1/16 1/16

Обнаружение опрокида

Нет Нет Нет Нет Нет Есть Есть

Вход NXT

Есть Есть Есть Есть

Выход SLA

Есть Есть Есть Есть

Интерфейс связи

SPI SPI SPI SPI I2C LIN I2C

Встроенный стабилизатор напряжения, доступный для питания внешней схемы (5В)

Есть Есть Есть Есть Есть

Рабочий температурный диапазон,°C

-40...125

Тип корпуса

SOIC24 SOIC24 NQFP32 NQFP32 SOIC20 SOIC20
NQFP32
SOIC20





PDFТехническая документация для AMIS-30511

PDFТехническая документация для AMIS-30512

PDFТехническая документация для AMIS-30521

PDFТехническая документация для AMIS-30522

PDFТехническая документация для AMIS-30622

PDFТехническая документация для AMIS-30623

PDFТехническая документация для AMIS-30624
