Плоские
трансформаторы для печатного монтажа серии UI 21
Трансформаторы плоского типа серии UI21
Мощность - до 1.0 ВА
Абсолютная защита от короткого замыкания
Температурный класс 70°C/B
Обязательное тестирование всех моделей на соответствие
стандартам ENEC 05- KEMA- , KEUR- , CSA- и UL. Факт
тестирования подтверждается соответствующей маркировкой на
корпусе трансформатора.
Стабильность параметров при температурных изменениях
Вакуумная герметизация, разделение обмоток на две камеры
Высокий уровень безопасности и долгий срок службы
Устойчивость первичной обмотки к броскам напряжения
Негорючий материал корпуса и заливного компаунда
Тестовый сертификат (цветная точка) на каждом изделии
Огромный
модельный ряд трансформаторов HAHN в диапазоне мощностей от 1,0 до
60,0 ВА является примером качественных изделий, удовлетворяющих
всем требованиям для современного электротехнического
оборудования. Каждый элемент проверяется на соответствие нормам
качества (отмечено цветной точкой на трансформаторе) и
изготавливается с использованием вакуумной герметизации.
Электрическая прочность тестируется при напряжении 6000 В (хотя
нормы VDE 0507 и CEE 15 требуют всего 3750 В при проверке).
Изоляционные и воздушные промежутки составляют не менее 10 мм.
Температурные классы 70°С/B соответствуют VDE 0507, EN 61558 и CEE
15.

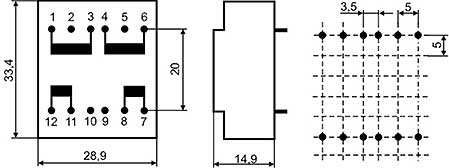

Габаритный чертеж, мм
Вид со
стороны выводов
Установочные размеры (± 0,3 мм)
Выводы, мм
Ж
0.6
Первичная
обмотка I?
1-3
Первичная
обмотка I?
4-6
Вторичная
обмотка II?
7-8
Вторичная
обмотка II?
11-12
Тип
Мощность(температурный класс 70°C/B)
h (мм)
Масса, г
Упаковка,
шт
BV UI 21…
1.0
14.9
50
17
Использование обмоток:
-
Подключение к сети 115 В: замкнуть выводы: 1 и 4, 3 и 6
-
Подключение к сети 230 В: замкнуть выводы: 3 и 4
- Удвоение
выходного напряжения: замкнуть выводы 8 и 11
- Удвоение
выходного тока: замкнуть выводы 7 и 11, 8 и 12
Наименование
Мощность, ВА
Напряжение первичной обмотки, В
Выводы первичной обмотки
Напряжение вторичной обмотки, В
Ток вторичной обмотки, мА
Выводы вторичной обмотки
Напряжение вторичной обмотки (х.х.),
В
BV UI 21 0001
1
2x115
1-3/4-6
2x3
166
7-8/11-12
2x5.8
BV UI 21 0002
1
2x115
1-3/4-6
2x6
82
7-8/11-12
2x11.4
BV UI 21 0003
1
2x115
1-3/4-6
2x9
56
7-8/11-12
1x17.1
BV UI 21 0004
1
2x115
1-3/4-6
2x12
41
7-8/11-12
2x21.8
BV UI 21 0005
1
2x115
1-3/4-6
2x15
33
7-8/11-12
2x26.9
BV UI 21 0006
1
2x115
1-3/4-6
2x18
27
7-8/11-12
2x30
BV UI 21 0007
1
2x115
1-3/4-6
2x21
23
7-8/11-12
2x36.6
BV UI 21 0008
1
2x115
1-3/4-6
2x7.5
67
7-8/11-12
2x13.1
BV UI 21 0009
1
2x115
1-3/4-6
2x10
50
7-8/11-12
2x17.4
BV UI 21 0011
1
1x230
1-3
1x3
333
7-8
1x4.7
BV UI 21 0012
1
1x230
1-3
1x6
166
7-8
1x10.4
BV UI 21 0013
1
1x230
1-3
1x7.5
133
7-8
1x12.9
BV UI 21 0014
1
1x230
1-3
1x9
111
7-8
1x14.4
BV UI 21 0015
1
1x230
1-3
1x10
100
7-8
1x15.4
BV UI 21 0016
1
1x230
1-3
1x12
83
7-8
1x20.4
BV UI 21 0017
1
1x230
1-3
1x15
67
7-8
1x24.6
BV UI 21 0018
1
1x230
1-3
1x18
56
7-8
1x29.1
BV UI 21 0019
1
1x230
1-3
1x21
47
7-8
1x34
BV UI 21 0021
1
1x230
1-3
1x24
42
7-8
1x39.7
