Трансформаторы температурного класса 70°C/B не защищены от
короткого замыкания
Стандартные
модели имеют корпус типа "KК"
Обязательное тестирование всех моделей на соответствие
стандартам ENEC 10-, и VDE. Факт тестирования подтверждается
соответствующей маркировкой на корпусе трансформатора.
Стабильность параметров при температурных изменениях
Высокий
уровень безопасности и долгий срок службы
Устойчивость первичной обмотки к броскам напряжения
Негорючий
материал корпуса и заливного компаунда

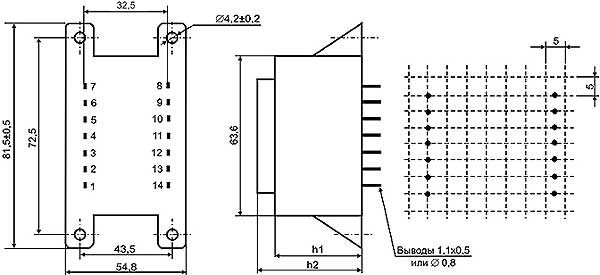

Габаритный чертеж,
мм
Вид со стороны
выводов
Установочные
размеры (± 0,3 мм)
Тип "KK" - корпус
с четырьмя фланцами для крепления
Тип
Мощность
(Температурный класс ta
70°C/B)
h1, мм
h2, мм
Масса, кг
Упаковка, штук
EI 600...
17 ВА
около 31.0
около 40.5*
0.450
18
EI 601...
20 ВА
34.0 ±0.5
44.7 ±0.5
0.600
18
EI 602...
28 ВА
38.5 ±0.5
49.2 ±0.5
0.700
18
EI 603...
30 ВА
43.5 ±0.5
54.2 ±0.5
0.800
18
EI 604...
35 ВА
46.9 ±0.5
57.3 ±0.5
0.900
18
*Только для типа "0"
Заказные версии
трансформаторов серии EI60

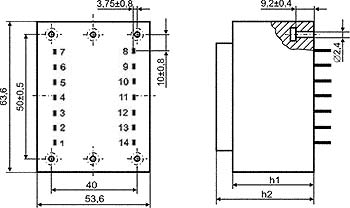

Тип "0" - корпус без
фланцев и отверстий для крепления

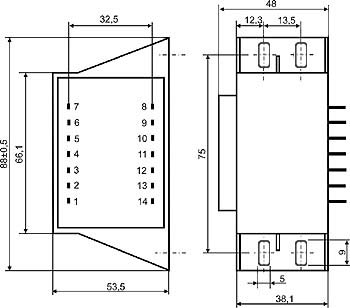

Тип "W" - корпус для
вертикального закрепления трансформатора
Трансформаторы серии
EI60 по условиям заказчика
Возможно изготовление
трансформаторов со встроенными элементами (термопредохранитель или
термистор PTC), иным размещением креплений и выводов, а также
трансформаторов без герметизации (для уменьшения стоимости и
габаритов).
Размеры на чертежах:
- погрешность ± 0,3
мм
- Выводы: 1.1 x
0.5 мм
Тип "0" - корпус с
отверстиями для крепления
Наименование
Мощность, ВА
Напряжение первичной обмотки, В
Выводы первичной обмотки
Напряжение вторичной обмотки, В
Ток вторичной обмотки, мА
Выводы вторичной обмотки
Напряжение вторичной обмотки
(х.х.), В
BV EI 600 1050
17
1x230
1-7
1x6
2834
9-13
1x7.4
BV EI 600 1051
17
1x230
1-7
2x6
1417
8-9/13-14
2x7.4
BV EI 600 1052
17
1x230
1-7
1x7.5
2267
9-13
1x9.3
BV EI 600 1053
17
1x230
1-7
2x7.5
1134
8-9/13-14
2x9.3
BV EI 600 1054
17
1x230
1-7
1x9
1889
9-13
1x11.1
BV EI 600 1055
17
1x230
1-7
2x9
945
8-9/13-14
2x11.1
BV EI 600 1056
17
1x230
1-7
1x12
1417
9-13
1x15.2
BV EI 600 1057
17
1x230
1-7
2x12
708
8-9/13-14
2x15.2
BV EI 600 1058
17
1x230
1-7
1x15
1134
9-13
1x18.2
BV EI 600 1061
17
1x230
1-7
2x18
472
8-9/13-14
1x21.9
BV EI 600 1062
17
1x230
1-7
1x24
708
9-13
1x28.9
BV EI 600 1063
17
1x230
1-7
2x10.5
809
8-9/13-14
2x13.4
BV EI 600 1065
17
1x230
1-7
2x15
567
8-9/13-14
2x18.7
BV EI 600 1072
17
1x230
1-7
1x18
944
9-13
1x21.8
BV EI 601 1042
20
1x230
1-7
2x9
1111
8-9/13-14
2x10.5
BV EI 601 1043
20
1x230
1-7
2x12
834
8-9/13-14
2x14.2
BV EI 601 1044
20
1x230
1-7
2x15
667
8-9/13-14
2x17
BV EI 601 1046
20
1x230
1-7
1x12
1667
9-13
1x14.2
BV EI 601 1059
20
1x230
1-7
2x7.5
1334
8-9/13-14
2x8.8
BV EI 601 1060
20
1x230
1-7
1x9
2223
9-13
1x10.5
BV EI 601 1064
20
1x230
1-7
1x15
1334
9-13
1x17
BV EI 601 1066
20
1x230
1-7
1x18
556
9-13
1x20.5
BV EI 601 1067
20
1x230
1-7
1x24
834
9-13
1x27.6
BV EI 601 1068
20
1x230
1-7
2x18
556
8-9/13-14
2x20.5
BV EI 601 1069
20
1x230
1-7
1x6
3334
9-13
1x7
BV EI 601 1070
20
1x230
1-7
2x6
1667
8-9/13-14
2x7
BV EI 601 1071
20
1x230
1-7
1x7.5
2667
9-13
1x8.8
BV EI 601 1075
20
1x230
1-7
2x10.5
952
8-9/13-14
2x12.2
BV EI 602 1011
28
1x230
1-7
1x6
4667
9-13
1x7.1
BV EI 602 1012
28
1x230
1-7
1x7.5
3734
9-13
1x8.8
BV EI 602 1013
28
1x230
1-7
1x9
3111
9-13
1x10.6
BV EI 602 1014
28
1x230
1-7
1x12
2334
9-13
1x14.4
BV EI 602 1015
28
1x230
1-7
1x15
1867
9-13
1x17.8
BV EI 602 1016
28
1x230
1-7
1x18
1556
9-13
1x20.5
BV EI 602 1017
28
1x230
1-7
1x24
1167
9-13
1x27.6
BV EI 602 1018
28
1x230
1-7
2x6
23334
8-9/13-14
2x7.1
BV EI 602 1019
28
1x230
1-7
2x7.5
1867
8-9/13-14
2x8.8
BV EI 602 1020
28
1x230
1-7
2x9
1556
8-9/13-14
2x10.6
BV EI 602 1021
28
1x230
1-7
2x12
1167
8-9/13-14
2x14.4
BV EI 602 1022
28
1x230
1-7
2x15
934
8-9/13-14
2x17.8
BV EI 602 1076
28
1x230
1-7
2x18
778
8-9/13-14
2x20.5
BV EI 602 1077
28
1x230
1-7
2x10.5
1334
8-9/13-14
2x12.5
BV EI 603 1023
30
1x230
1-7
1x6
5000
9-13
1x7
BV EI 603 1024
30
1x230
1-7
1x7.5
4000
9-13
1x8.7
BV EI 603 1025
30
1x230
1-7
1x9
3334
9-13
1x10.2
BV EI 603 1026
30
1x230
1-7
1x12
2500
9-13
1x13.7
BV EI 603 1027
30
1x230
1-7
1x15
2000
9-13
1x16.8
BV EI 603 1028
30
1x230
1-7
1x18
1667
9-13
1x20.3
BV EI 603 1029
30
1x230
1-7
1x24
1250
9-13
1x27
BV EI 603 1030
30
1x230
1-7
2x6
2500
8-9/13-14
2x7
BV EI 603 1031
30
1x230
1-7
2x7.5
2000
8-9/13-14
2x8.7
BV EI 603 1032
30
1x230
1-7
2x9
1667
8-9/13-14
2x10.2
BV EI 603 1034
30
1x230
1-7
2x12
1250
8-9/13-14
2x13.7
BV EI 603 1035
30
1x230
1-7
2x15
1000
8-9/13-14
2x16.8
BV EI 603 1080
30
1x230
1-7
2x18
834
8-9/13-14
2x20.3
BV EI 603 1081
30
1x230
1-7
2x10.5
1428
8-9/13-14
2x12
BV EI 604 1082
35
1x230
1-7
1x6
5834
9-13
1x7
BV EI 604 1083
35
1x230
1-7
2x6
2917
8-9/13-14
2x7
BV EI 604 1084
35
1x230
1-7
1x7.5
4667
9-13
1x8.7
BV EI 604 1085
35
1x230
1-7
2x7.5
2334
8-9/13-14
2x8.7
BV EI 604 1086
35
1x230
1-7
1x9
3889
9-13
1x10.3
BV EI 604 1087
35
1x230
1-7
2x9
1994
8-9/13-14
2x10.3
BV EI 604 1088
35
1x230
1-7
1x12
2917
9-13
1x13.9
BV EI 604 1089
35
1x230
1-7
2x12
1458
8-9/13-14
2x13.9
BV EI 604 1090
35
1x230
1-7
1x15
2334
9-13
1x17.1
BV EI 604 1091
35
1x230
1-7
2x15
1167
8-9/13-14
1x17.1
BV EI 604 1092
35
1x230
1-7
1x18
1994
9-13
1x20.3
BV EI 604 1093
35
1x230
1-7
2x18
972
8-9/13-14
2x20.3
BV EI 604 1094
35
1x230
1-7
1x24
1458
9-13
1x26.9
BV EI 604 1095
35
1x230
1-7
2x10.5
1667
8-9/13-14
2x12.1
Поставляемые компоненты
