Трансформаторы температурного класса 70°C/B не защищены от
короткого замыкания
·
Стандартные модели имеют корпус типа "KK"
·
Обязательное тестирование всех моделей на соответствие
стандартам ENEC 10- и VDE. Факт тестирования подтверждается
соответствующей маркировкой на корпусе трансформатора.
·
Стабильность параметров при температурных изменениях
·
Высокий уровень безопасности и долгий срок службы
·
Устойчивость первичной обмотки к броскам напряжения
·
Негорючий материал корпуса и заливного компаунда

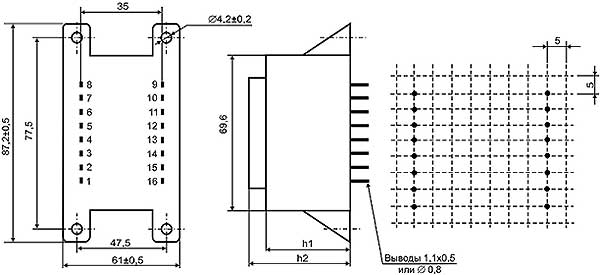

Габаритный чертеж,
мм
Вид со стороны
выводов
Установочные
размеры (± 0,3 мм)
Тип "KK" - корпус
с четырьмя фланцами для крепления
Тип
Мощность
(Температурный класс ta
70°C/B)
h1, мм
h2, мм
Масса, кг
Упаковка, штук
EI 660...
17 ВА
28.0 ± 0.5
38.5 ± 0.5
0.500
16
EI 661...
25 ВА
34.4 ± 0.5
44.5 ± 0.5
0.700
16
EI 662...
33 ВА
38.5 ± 0.5
48.5 ± 0.5
0.800
16
EI 663...
44 ВА
45.8 ± 0.5
55.8 ± 0.5
0.950
16
EI 664...
47 ВА
50.3 ± 0.5
60.2 ± 0.5
1.000
16
EI 665...
50 ВА
56.2 ± 0.5
66.5 ± 0.5
1.200
16
Заказные версии
трансформаторов серии EI66
Тип "0" - корпус без
фланцев и отверстий для крепления

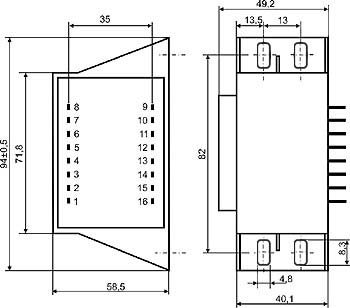

Тип "W" - корпус для
вертикального закрепления трансформатора
Трансформаторы серии
EI66 по условиям заказчика
Возможно изготовление
трансформаторов со встроенными элементами (термопредохранитель или
термистор PTC), иным размещением креплений и выводов, а также
трансформаторов без герметизации (для уменьшения стоимости и
габаритов).
Размеры на чертежах:
- погрешность ± 0,3
мм
- Выводы: 1.1 x
0.5 мм

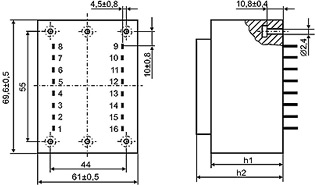

Тип "0" - корпус с
отверстиями для крепления
Наименование
Мощность, ВА
Напряжение первичной обмотки, В
Выводы первичной обмотки
Напряжение вторичной обмотки, В
Ток вторичной обмотки, мА
Выводы вторичной обмотки
Напряжение вторичной обмотки
(х.х.), В
BV EI 660 1060
17
1x230
1-8
1x6
2833
11-14
1x7.4
BV EI 660 1061
17
1x230
1-8
2x6
1417
9-11/14-16
2x7.4
BV EI 660 1062
17
1x230
1-8
1x7.5
2267
11-14
1x9.1
BV EI 660 1063
17
1x230
1-8
2x7.5
1133
9-11/14-16
2x9.1
BV EI 660 1064
17
1x230
1-8
1x9
1889
11-14
1x10.8
BV EI 660 1065
17
1x230
1-8
2x9
944
9-11/14-16
2x10.8
BV EI 660 1066
17
1x230
1-8
1x12
1417
11-14
1x14.4
BV EI 660 1067
17
1x230
1-8
2x12
708
9-11/14-16
2x14.2
BV EI 660 1068
17
1x230
1-8
1x15
1133
11-14
1x18
BV EI 660 1069
17
1x230
1-8
2x15
567
9-11/14-16
2x17.8
BV EI 660 1070
17
1x230
1-8
1x18
944
11-14
1x21
BV EI 660 1071
17
1x230
1-8
2x18
472
9-11/14-16
2x21
BV EI 660 1072
17
1x230
1-8
1x24
708
11-14
1x28
BV EI 661 1073
25
1x230
1-8
1x6
4167
11-14
1x7.3
BV EI 661 1074
25
1x230
1-8
2x6
2083
9-11/14-16
2x7.3
BV EI 661 1075
25
1x230
1-8
1x7.5
3333
11-14
1x9
BV EI 661 1076
25
1x230
1-8
2x7.5
1667
9-11/14-16
2x9
BV EI 661 1077
25
1x230
1-8
1x9
2778
11-14
1x10.9
BV EI 661 1078
25
1x230
1-8
2x9
1389
9-11/14-16
2x10.6
BV EI 661 1079
25
1x230
1-8
1x12
2083
11-14
1x13.9
BV EI 661 1080
25
1x230
1-8
2x12
1042
9-11/14-16
2x13.9
BV EI 661 1081
25
1x230
1-8
1x15
1667
11-14
1x17.4
BV EI 661 1082
25
1x230
1-8
2x15
833
9-11/14-16
2x17.4
BV EI 661 1083
25
1x230
1-8
1x18
1389
11-14
1x20.9
BV EI 661 1084
25
1x230
1-8
2x18
694
9-11/14-16
2x20.5
BV EI 661 1085
25
1x230
1-8
1x24
1042
11-14
1x27.9
BV EI 662 1086
33
1x230
1-8
1x6
5500
11-14
1x7
BV EI 662 1087
33
1x230
1-8
2x6
2750
9-11/14-16
2x7
BV EI 662 1088
33
1x230
1-8
1x7.5
4400
11-14
1x8.5
BV EI 662 1089
33
1x230
1-8
2x7.5
2200
9-11/14-16
2x8.5
BV EI 662 1090
33
1x230
1-8
1x9
3667
11-14
1x10.3
BV EI 662 1091
33
1x230
1-8
2x9
1389
9-11/14-16
2x10.3
BV EI 662 1092
33
1x230
1-8
1x12
2750
11-14
1x14
BV EI 662 1093
33
1x230
1-8
2x12
1375
9-11/14-16
2x14
BV EI 662 1094
33
1x230
1-8
1x15
2200
11-14
1x16.9
BV EI 662 1095
33
1x230
1-8
2x15
1100
9-11/14-16
2x16.9
BV EI 662 1096
33
1x230
1-8
1x18
1833
11-14
1x20.1
BV EI 662 1097
33
1x230
1-8
2x18
917
9-11/14-16
2x20.1
BV EI 662 1098
33
1x230
1-8
1x24
1375
11-14
1x26.8
BV EI 663 1099
44
1x230
1-8
1x6
7333
11-14
1x6.8
BV EI 663 1100
44
1x230
1-8
2x6
3667
9-11/14-16
2x6.8
BV EI 663 1101
44
1x230
1-8
1x7.5
5867
11-14
1x8.8
BV EI 663 1102
44
1x230
1-8
2x7.5
2933
9-11/14-16
2x8.8
BV EI 663 1103
44
1x230
1-8
1x9
4889
11-14
1x10.5
BV EI 663 1104
44
1x230
1-8
2x9
2444
9-11/14-16
2x10.3
BV EI 663 1105
44
1x230
1-8
1x12
3667
11-14
1x13.7
BV EI 663 1106
44
1x230
1-8
2x12
1833
9-11/14-16
2x13.7
BV EI 663 1107
44
1x230
1-8
1x15
2933
11-14
1x17.2
BV EI 663 1108
44
1x230
1-8
2x15
1467
9-11/14-16
2x17.2
BV EI 663 1109
44
1x230
1-8
1x18
2444
11-14
1x20.2
BV EI 663 1110
44
1x230
1-8
2x18
1222
9-11/14-16
2x20.2
BV EI 663 1111
44
1x230
1-8
1x24
1833
11-14
1x26.9
BV EI 664 0018
50
1x230
1-8
1x6
8330
10-15
1x7.2
BV EI 664 0019
50
1x230
1-8
1x7.5
6660
10-15
2x9
BV EI 664 0020
50
1x230
1-8
1x9
5550
10-15
1x10.7
BV EI 664 0021
50
1x230
1-8
1x12
4170
10-15
1x14.1
BV EI 664 0022
50
1x230
1-8
1x15
3330
10-15
1x7.5
BV EI 664 0023
50
1x230
1-8
1x18
2770
10-15
1x21.2
BV EI 664 0024
50
1x230
1-8
1x24
2080
10-15
1x27.7
BV EI 664 0025
50
1x230
1-8
2x6
4160
9-11/14-16
2x7.2
BV EI 664 0026
50
1x230
1-8
2x7.5
3330
9-11/14-16
2x9
BV EI 664 0027
50
1x230
1-8
2x9
2770
9-11/14-16
2x10.7
BV EI 664 0028
50
1x230
1-8
2x12
2080
9-11/14-16
2x14.1
BV EI 664 0029
50
1x230
1-8
2x15
1660
9-11/14-16
2x7.5
BV EI 664 1112
47
1x230
1-8
1x6
7833
11-14
1x7.3
BV EI 664 1113
47
1x230
1-8
2x6
3917
9-11/14-16
2x7.1
BV EI 664 1114
47
1x230
1-8
1x7.5
6267
11-14
1x8.6
BV EI 664 1115
47
1x230
1-8
2x7.5
3333
9-11/14-16
2x8.5
BV EI 664 1116
47
1x230
1-8
1x9
5556
11-14
1x10
BV EI 664 1117
47
1x230
1-8
2x9
2778
9-11/14-16
2x10
BV EI 664 1118
47
1x230
1-8
1x12
4167
11-14
1x13
BV EI 664 1119
47
1x230
1-8
2x12
2083
9-11/14-16
2x13
BV EI 664 1120
47
1x230
1-8
1x15
3333
11-14
1x16.4
BV EI 664 1121
47
1x230
1-8
2x15
1667
9-11/14-16
2x16.4
BV EI 664 1122
47
1x230
1-8
1x18
2778
11-14
1x19.7
BV EI 664 1123
47
1x230
1-8
2x18
1388
9-11/14-16
2x19.7
BV EI 664 1124
47
1x230
1-8
1x24
1958
11-14
1x26.3
BV EI 665 1125
50
1x230
1-8
1x6
8333
11-14
1x6.9
BV EI 665 1126
50
1x230
1-8
2x6
4167
9-11/14-16
2x6.7
BV EI 665 1127
50
1x230
1-8
1x7.5
6667
11-14
1x8.5
BV EI 665 1128
50
1x230
1-8
2x7.5
3333
9-11/14-16
2x8.5
BV EI 665 1129
50
1x230
1-8
1x9
5556
11-14
1x10
BV EI 665 1130
50
1x230
1-8
2x9
2778
9-11/14-16
2x10
BV EI 665 1131
50
1x230
1-8
1x12
4167
11-14
1x13
BV EI 665 1132
50
1x230
1-8
2x12
2083
9-11/14-16
2x13
BV EI 665 1133
50
1x230
1-8
1x15
3333
11-14
1x16.4
BV EI 665 1134
50
1x230
1-8
2x15
1667
9-11/14-16
2x16.4
BV EI 665 1135
50
1x230
1-8
1x18
2778
11-14
1x19.7
BV EI 665 1136
50
1x230
1-8
2x18
1388
9-11/14-16
2x19.7
BV EI 665 1137
50
1x230
1-8
1x24
2083
11-14
1x26.1
Поставляемые компоненты
