Трансформаторы серии
BV20 - идеальное решение для устройств, требующих
минимальных габаритов в сочетании с высоким качеством и
надежностью.
Мощность -
до 0.5 ВА
Напряжение
первичной обмотки - от 12 до 400 В
Напряжение
вторичной обмотки (обмоток) - от 6 до 24 В или от 2х6 В до
2х24 В
Компактность
Обязательное тестирование всех моделей на соответствие
стандартам ENEC 10-, VDE-, CSA- и UL. Факт тестирования
подтверждается соответствующей маркировкой на корпусе
трансформатора.
Абсолютная
защита от короткого замыкания
Вакуумная
герметизация, разделение обмоток на две камеры
Тестовый
сертификат (цветная точка) на каждом изделии
Негорючий
материал корпуса и заливного компаунда
Температурный класс
70°C/B
Стабильность параметров при температурных изменениях
Высокий
уровень безопасности и долгий срок службы
Устойчивость первичной обмотки к броскам напряжения

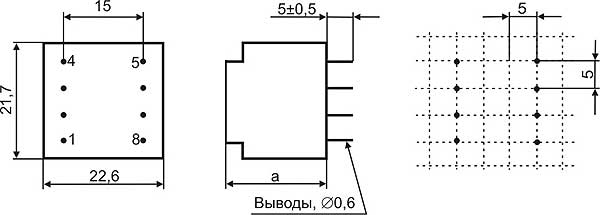

Габаритный чертеж,
мм
Вид со стороны
выводов
Установочные
размеры (± 0,3 мм)
Тип
Мощность (при ta
70°С/B),
ВА
Высота (а), мм
Вес, грамм
Упаковка, штук
BV 201...
0,35
15
25
50
BV 202...
0,50
19
35
50
Наименование
Мощность, ВА
Напряжение первичной обмотки, В
Выводы первичной обмотки
Напряжение вторичной обмотки, В
Ток вторичной обмотки, мА
Выводы вторичной обмотки
Напряжение вторичной обмотки
(х.х.), В
BV 201 0106
0.35
1x12
1-4
1x6
58
6-7
1x10.1
BV 201 0107
0.35
1x12
1-4
1x24
15
6-7
1x36.7
BV 201 0108
0.35
1x12
1-4
2x9
19
5-6/7-8
2x16
BV 201 0109
0.35
1x24
1-4
1x12
19
6-7
1x20.3
BV 201 0110
0.35
1x24
1-4
2x12
15
5-6/7-8
2x19.7
BV 201 0111
0.35
1x110
1-4
1x12
29
6-7
1x20.5
BV 201 0112
0.35
1x110
1-4
1x15
23
6-7
1x26.6
BV 201 0113
0.35
1x110
1-4
1x24
15
6-7
1x36.8
BV 201 0124
0.35
1x110
1-4
1x6
58
6-7
1x10.1
BV 201 0125
0.35
1x110
1-4
2x6
29
5-6/7-8
2x10.4
BV 201 0127
0.35
1x240
1-4
1x6
58
6-7
1x10.1
BV 201 0128
0.35
1x230
1-4
1x6
58
6-7
1x10
BV 201 0129
0.35
1x12
1-4
1x12
29
6-7
1x20.3
BV 201 0133
0.35
1x240
1-4
1x12
29
6-7
1x20.8
BV 201 0135
0.35
1x230
1-4
1x24
15
6-7
1x36.8
BV 201 0136
0.35
1x230
1-4
1x9
39
6-7
1x14.4
BV 201 0138
0.35
1x240
1-4
1x15
23
6-7
1x26.5
BV 201 0140
0.35
1x240
1-4
1x18
19
6-7
1x30
BV 201 0141
0.35
1x120
1-4
1x6
58
6-7
1x10.1
BV 201 0142
0.35
1x230
1-4
2x6
29
5-6/7-8
2x10.4
BV 201 0143
0.35
1x230
1-4
1x7.5
47
6-7
1x12.6
BV 201 0144
0.35
1x230
1-4
2x9
19
5-6/7-8
2x16
BV 201 0145
0.35
1x230
1-4
1x12
29
6-7
1x20.8
BV 201 0146
0.35
1x230
1-4
2x12
15
5-6/7-8
2x19.7
BV 201 0147
0.35
1x230
1-4
1x15
23
6-7
1x26.1
BV 201 0148
0.35
1x230
1-4
2x15
12
5-6/7-8
2x25
BV 201 0149
0.35
1x230
1-4
1x18
19
6-7
1x30.4
BV 201 0150
0.35
1x230
1-4
1x21
17
6-7
1x36
BV 201 0151
0.35
1x240
1-4
1x9
39
6-7
1x14.4
BV 202 0154
0.5
1x230
1-4
1x6
83
6-7
1x10.2
BV 202 0155
0.5
1x230
1-4
2x6
42
5-6/7-8
2x10.2
BV 202 0156
0.5
1x230
1-4
1x7.5
67
6-7
1x12.8
BV 202 0157
0.5
1x230
1-4
1x9
55
6-7
1x14.5
BV 202 0158
0.5
1x230
1-4
2x9
28
5-6/7-8
2x14.5
BV 202 0159
0.5
1x230
1-4
1x12
42
6-7
1x20.6
BV 202 0160
0.5
1x230
1-4
2x12
21
5-6/7-8
2x20.6
BV 202 0161
0.5
1x230
1-4
1x15
33
6-7
1x25.9
BV 202 0162
0.5
1x230
1-4
1x18
28
6-7
1x30.3
BV 202 0163
0.5
1x230
1-4
1x21
24
6-7
1x36.2
BV 202 0164
0.5
1x230
1-4
1x24
21
6-7
1x41.2
BV 202 0168
0.5
1x400
1-4
1x6
58
6-7
1x8.8
BV 202 0169
0.5
1x400
1-4
2x6
29
5-6/7-8
2x8.8
BV 202 0170
0.5
1x400
1-4
1x7.5
47
6-7
1x11
BV 202 0171
0.5
1x400
1-4
1x9
39
6-7
1x12.9
BV 202 0172
0.5
1x400
1-4
2x9
19
5-6/7-8
2x13.1
BV 202 0173
0.5
1x400
1-4
2x12
15
5-6/7-8
2x17.3
BV 202 0174
0.5
1x400
1-4
1x15
23
6-7
1x21.5
BV 202 0175
0.5
1x400
1-4
1x18
23
6-7
1x26.3
BV 202 0176
0.5
1x400
1-4
1x24
14
6-7
1x34.5
