Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | D-SUB коннектор

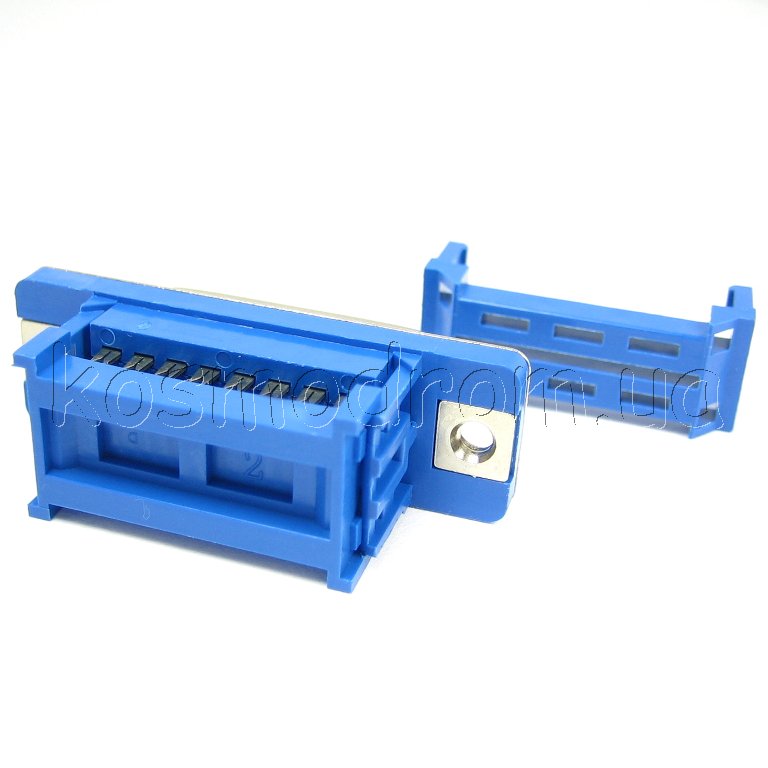

DI-15F
Разъем 15pin.(м) на плоский кабель
На складе ...
Производитель: CONNFLY
код товара: 00-00040342
 СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
D-SUB коннектор
| | | |
|
Серия |
DI |
|
Функциональное
назначение |
розетка |
|
Форма контактов |
прямые |
|
Способ монтажа |
наколка на плоский
кабель |
|
Количество рядов |
2 (обыч.
плотности) |
|
Количество контактов |
15 |
|
Материал корпуса |
сталь.покрытая
цинком или оловом |
|
Материал изолятора |
полистирол
усиленный стекловолокном |
|
Сопротивление
изолятора не менее,МОм |
1000 |
|
Материал контактов
|
фосфористая бронза |
|
Покрытие контактов
|
олово |
|
Сопртивление
контактов не более,Ом |
0.1 |
|
Предельный ток,А
|
5 |
|
Предельное напряжение
не менее,В |
1000 В перем.тока в
течение 1 мин |
|
Рабочая
температура,°С |
-55…105 |
| | | Мы рекомендуем покупать с этим товаром |  | DSC-215-B - D-SUB корпус
Корпус: для разъемов D-Sub, D-Sub 15pin, прямой, черный |  | DPPK09-R-K - D-SUB корпус
Корпус: для разъемов D-Sub: D-Sub 9pin,D-Sub HD 15pin: прямой |  | DPPK15-BK-RG-K - D-SUB корпус
Корпус: для разъемов D-Sub: D-Sub 15pin,D-Sub HD 26pin: прямой |  | DPPK15-R-K - D-SUB корпус
Корпус: для разъемов D-Sub: D-Sub 15pin,D-Sub HD 26pin: прямой |  | DSSK-M-15-L-K - D-SUB корпус
Корпус: для разъемов D-Sub: D-Sub 15pin,D-Sub HD 26pin: UNC4-40 |  | DTZI15-K - D-SUB корпус
Корпус: для разъемов D-Sub: D-Sub 15pin,D-Sub HD 26pin: прямой |  | DHP8-15M - D-SUB коннектор
Вилка угловая на плату 15 пин. |  | DSC-215 - D-SUB корпус
Корпус к D-SUB разъему 15 пин DS1045-15AP1S1-A |  | DS15P - D-SUB коннектор
Вилка папа D-SUB на плату прямая 15контакт. |  | DSC-015 - D-SUB коннектор
Вилка на кабель D-SUB 15 пин. |  | DSC-315 - D-SUB корпус
Корпус: для разъемов D-Sub, D-Sub 15pin,D-Sub HD 26pin, прямой DS1045-15AP1L1-A |  | DSC-315-B - D-SUB корпус
Корпус: для разъемов D-Sub, D-Sub 15pin,D-Sub HD 26pin, прямой |  | DSC-415 - D-SUB коннектор
Разъем: D-Sub HD: (папа): PIN:15: прямой: под пайку, на кабель |  | DSC-815A - D-SUB корпус
Корпус: для разъемов D-Sub: прямой, экранированный: UNC4-40, металлический |  | DBR-15P-L - D-SUB корпус
Корпус для разъема D-SUB, металлический оцинкованный, угловой, длинна крепежа 44 мм |  | DI-15M - D-SUB коннектор
Разъем D-SUB - Тип соединителя: Разъем: Тип разъема: Вилка: Монтаж: Наколка на кабель: Контактов 15 |  | DSC-615 - D-SUB корпус
Корпус: для разъемов D-Sub: D-Sub 15pin,D-Sub HD 26pin: прямой |
|
 |
1,00 мм |
NX100X - разъемы с шагом 1 mm для соединения типа "провод - плата" |
|
 |
1,25 мм |
NX125X - разъемы с шагом 1,25 mm для соединения типа "провод - плата" |
 |
1,27 мм |
PBS/PBD - Гнезда с шагом 1,27 мм на печатную плату |
|
 |
1,50 мм |
NX150X - разъемы с шагом 1,50 mm для соединения типа "провод - плата" |
|
 |
2,00 мм |
Разъемы сигнальные NX с шагом 2 для соединения типа "провод -
плата" |
|
 |
2,50 мм |
NX250X - разъемы с шагом 2,50 mm для соединения типа "провод - плата" |
|
 |
2,54 мм |
Разъемы сигнальные с шагом 2.54 мм для соединения типа "провод-плата" с фиксатором |
|
 |
2,54 мм |
Гнезда и разъемы NS25 с шагом 2,54 mm для соединения типа "провод - плата" |
|
|
2,54 мм |
Разъемы сигнальные шаг 2.54 мм XH2.54 ATX |
|
 |
3,00 мм |
Соединители Micro-Fit с шагом 3.0 mm |
|
 |
3,00 мм |
Разъемы сигнальные, с шагом 3.0 mm для соединения типа "провод - плата" |
|
 |
3,96 мм NS
3,96 мм PHU |
Гнезда и разъемы NS39 с шагом 3,96 mm для соединения типа "провод - плата"
Разъемы низковольтного питания PНU, PWL, шаг 3.96мм |
|
 |
4,20 мм |
Разъемы Mini Fit с шагом 4,2 mm для печатного монтажа |
 |
5,08 мм |
NX508X - разъемы с шагом 5,08 mm для соединения типа "провод - плата" |
|
 |
6,35 мм |
Универсальные разъемы NLS с шагом 6,35 мм. для соединения типа "провод - провод" |
|
D-SUB коннектор для монтажа на плоский шлейф.
Разъемы стандарта D-SUB, двухрядные, для наколки на ленточный кабель
AWG#28. Могут устанавливаться на блок, в пластиковый либо
металлический корпус. Используются очень широко в компьютерах (COM,
LPT)
Разъемы серии D-SUB (полное название D -Subminiature) состоят из
контактной колодки со штыревыми контактами в два, три или четыре
ряда причем количество контактов в первом ряду на один больше, чем
во втором. Контакты разъема защищены металлическим кожухом,
напоминающим по форме букву D, благодаря чему исключается
возможность неправильного соединения. |
|
