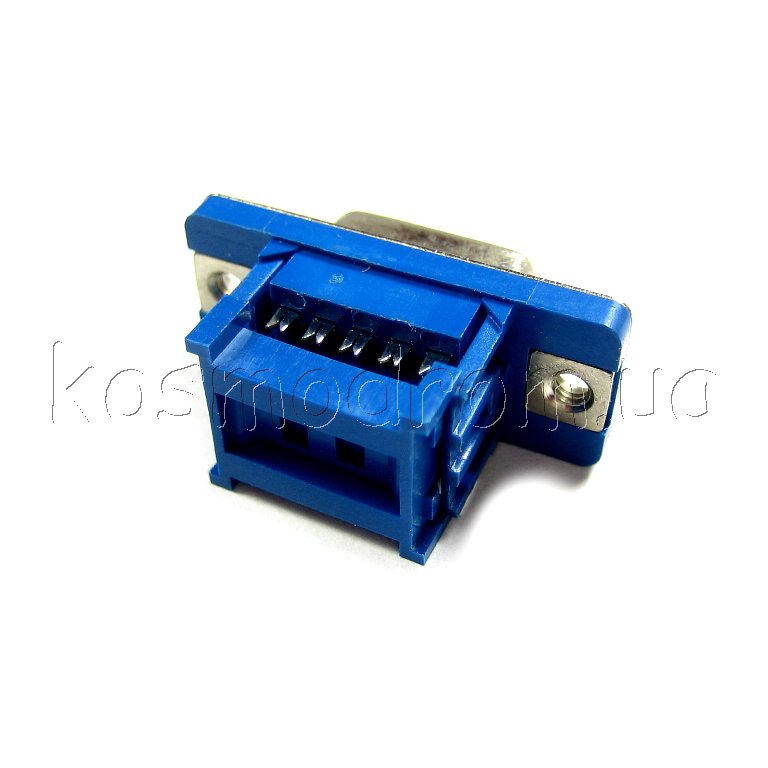

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | D-SUB коннектор
DI-09F
Разъем D-SUB - Тип соединителя: Разъем: Тип разъема: Розетка: Монтаж: Наколка на кабель: Контактов 9
На складе ...
Производитель: KLS
код товара: 00-00045018
 СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
D-SUB коннектор
| | | |
|
D-SUB разъем IDC
для плоского кабеля, стандартная плотность, розетка, покрытие
корпуса металл
Контакты: фосфор, бронза, золото
Обработка контактов: золото, никель
Изолятор: PBT UL94-0
Аналог: DF1-09SM, DF1-09SP
Характеристики:
|
Предельное напряжение |
500В |
|
Сопротивление контактов |
10Мом |
|
Рабочая
температура |
-55…+105°C |
|
Серия |
DI |
|
Сопротивление изоляции |
1000Мом |
|
Контакты |
9шт |
|
Предельный ток |
1А |
|
Тип |
D-SUB |
|
