Твердотельные (или полупроводниковые реле)
предназначены для
бесконтактной коммутации нагревательных элементов, ламп, сварочных
агрегатов и других с рабочим напряжением от 24 до 480 В переменного или
постоянного тока и может управляться постоянным или переменным
напряжением.
Твердотельные реле могут быть однофазными или трехфазными, с фазным
управлением или с коммутацией при переходе тока через ноль |
 |
|
вся
продукция компании на складе |
G3VM
серия твердотельных MOSFET-реле от Omron |
|
В
твердотельных MOSFET-реле от Omron объединены достижения
нескольких технологий – производства светодиодов, фотодиодных ячеек и
МОП-транзисторов. Результатом этого стало уменьшение размеров приборов
и рассеяния мощности.
Все модели семейства G3VM содержат на выходе пару встречно включенных
транзисторов. Это делает реле G3VM практически полными функциональными
аналогами электромеханических реле – позволяют коммутировать сигналы
постоянного и переменного тока (вне зависимости от полярности
сигнала). |
 |
В
семействе реле G3VM представлены серии для поверхностного монтажа и для
монтажа в отверстия, а также реле в миниатюрных корпусах для основных
популярных диапазонов напряжений нагрузки. Встречно включенные транзисторы
позволяют подключать нагрузку, питаемую от источников постоянного тока вне
зависимости от полярности, или нагрузку питаемую источником переменного
тока. В серии семейства G3VM входят реле наиболее распространенных типов
конфигураций контактов: 1A, 2A, 1B, 2B, 1C.

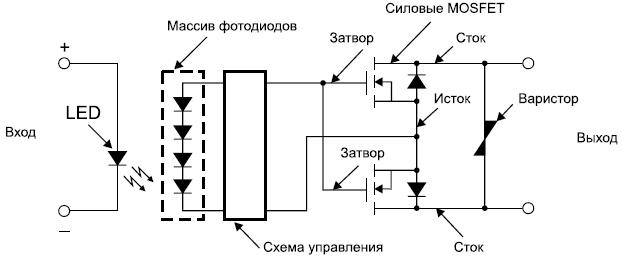

Внутренняя структура реле семейства G3VM |
|
MOSFET-реле — идеальный выбор для решения таких телекоммуникационных задач
как занятие и переключение линии, рычажное переключение, организация
доступа к данным, цепи управления линейными трансформаторами. В системах,
которые должны обладать высокой надёжностью и долговечностью, например в
мини-АТС, G3VM — идеальное решение для использования в интерфейсах
абонентской линии, мультиплексорах и маршрутизаторах, в локальных сетях и
оконечных сетевых устройствах, включая телеприставки. Отличные рабочие
характеристики и меньшая стоимость MOSFET-реле позволяют использовать их в
качестве альтернативы герконовым реле в таком оборудовании как охранные
детекторы движения и в другом следящем оборудовании систем аварийной
сигнализации.

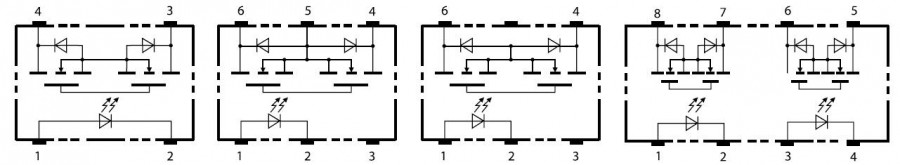

Конфигурация 4,6,8-выводных реле G3VM |
|
Особенности и преимущества
- Коммутируемые напряжения: до 600 В;
- Напряжение пробоя изоляции: 1500–5000 В;
- Различные конструктивные исполнения: корпуса DIP, SMT, SOP, SSOP, USOP;
- Длительный срок службы и высокая надежность;
- Компактные размеры и малый вес;
- Бесшумная работа. |
|
Дополнительные материалы/Техническая документация
Обзорный каталог
MOSFET-реле от Omron (1.83 Мб)
Сравнение серий
семейства G3VM (0.28 Мб)
Рекомендации по
эксплуатации реле G3VM (0.51 Мб) |
|
смотри так же :
электромеханические реле на
складе в Харькове |
Фото | Описание | ЦЕНА ЗА ШТ БЕЗ НДС, грн |
| G3VM351A
Оптореле твердотельное
Реле твердотельное - [DIP-4]: Конфиг: 1A: Вход: DC: Выход: AC, DC: Uкомм(DC): 350 В: Rоткр: 35 Ом: IDC: 120 мА
Тип корпуса: DIP4-300-2.54
Производитель: OMRON
код товара: 00-00036812
|
|
|
| G3VM351E
Оптореле твердотельное
Реле твердотельное - SMT-6: Конфиг: 1A: Вход: DC: Выход: AC, DC: Uкомм(DC): 350 В: Rоткр: 35 Ом: IDC: 120 мА
Тип корпуса: DIP6-SMT
Производитель: OMRON
код товара: 00-00036813
|
|
|
| G3VM-351GL
Оптореле твердотельное
Реле твердотельное - [SOP-4]: Конфиг: 1A: Вход: DC: Выход: AC, DC: Uкомм(DC): 350 В: Rоткр: 35 Ом: IDC: 110 мА
Тип корпуса: SOP-4
Производитель: OMRON
код товара: 00-00036814
|
|
|

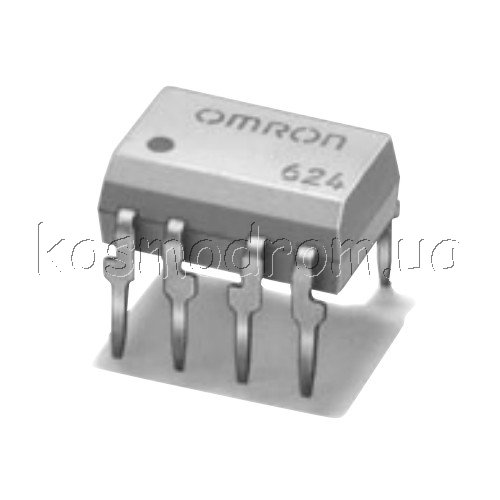

| G3VM352C
Оптореле твердотельное
Реле твердотельное - [DIP-8]: Конфиг: 2A: Вход: DC: Выход: AC, DC: Uкомм(DC): 350 В: Rоткр: 35 Ом: IDC: 120 мА
Тип корпуса: DIP8-300
Производитель: OMRON
код товара: 00-00036815
|
|
|

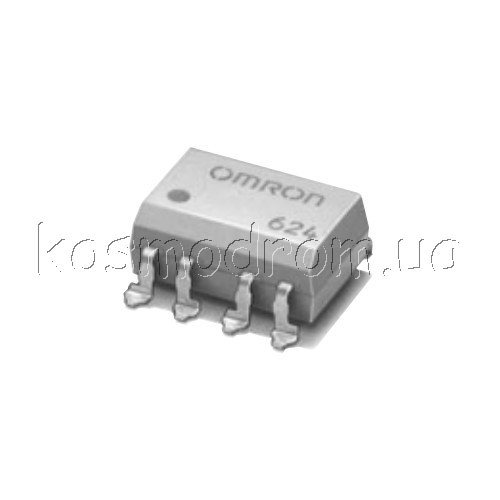

| G3VM352F
Оптореле твердотельное
Реле твердотельное - [SMT-8]: Конфиг: 2A: Вход: DC: Выход: AC, DC: Uкомм(DC): 350 В: Rоткр: 35 Ом: IDC: 120 мА
Тип корпуса: SMT-8
Производитель: OMRON
код товара: 00-00036816
|
|
|
| G3VM354C
Оптореле твердотельное
Реле твердотельное - [DIP-8]: Конфиг: 2B: Вход: DC: Выход: AC, DC: Uкомм(DC): 350 В: Rоткр: 15 Ом: IDC: 150 мА
Тип корпуса: DIP8-300
Производитель: OMRON
код товара: 00-00036819
|
|
|

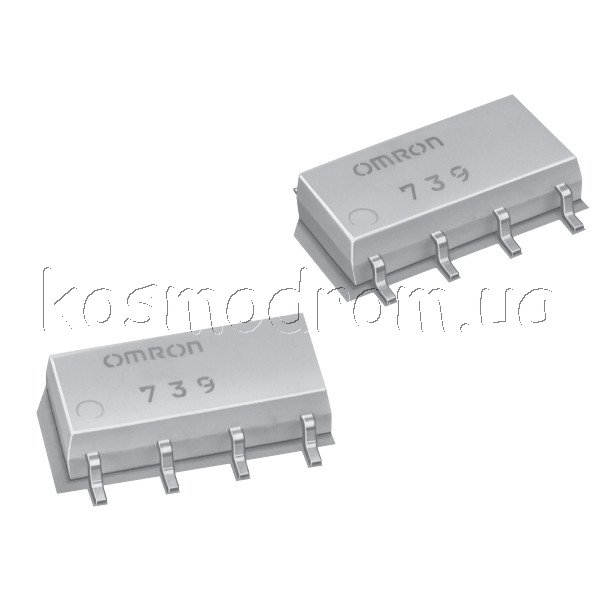

| G3VM354J
Оптореле твердотельное
Реле твердотельное - [SOP-8]: Конфиг: 2B: Вход: DC: Выход: AC, DC: Uкомм(DC): 350 В: Rоткр: 15 Ом: IDC: 120 мА
Тип корпуса: SOP-8
Производитель: OMRON
код товара: 00-00036820
|
|
|

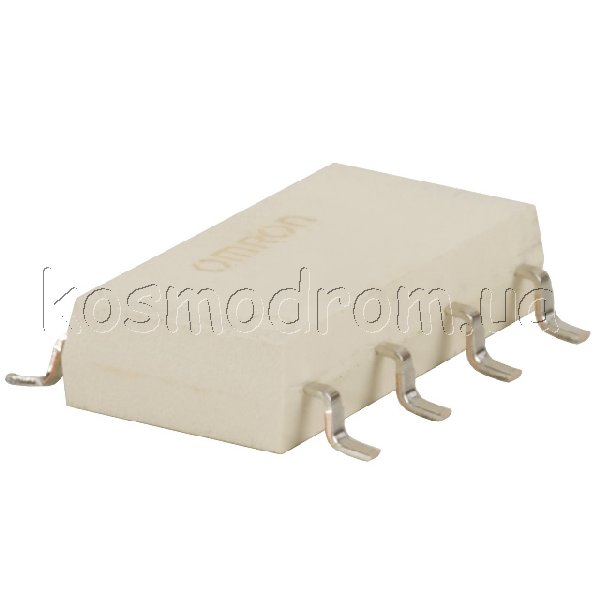

| G3VM355JR
Оптореле твердотельное
Реле твердотельное - [SOP-8]: Конфиг: 1A/1B: Вход: DC: Выход: AC, DC: Uкомм(DC): 350 В: Rоткр: 15 Ом: IDC: 120 мА
Тип корпуса: SOP-8
Производитель: OMRON
код товара: 00-00036821
|
|
|

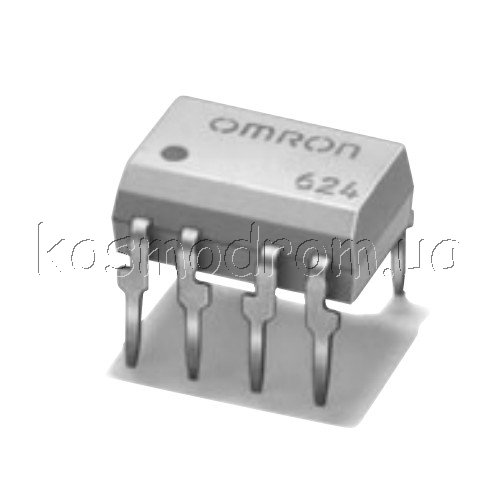

| G3VM402C
Оптореле твердотельное
Реле твердотельное - [DIP-8]: Конфиг: 2A: Вход: DC: Выход: AC, DC: Uкомм(DC): 400 В: Rоткр: 18 Ом: IDC: 120 мА
Тип корпуса: DIP8-300
Производитель: OMRON
код товара: 00-00036822
|
|
|

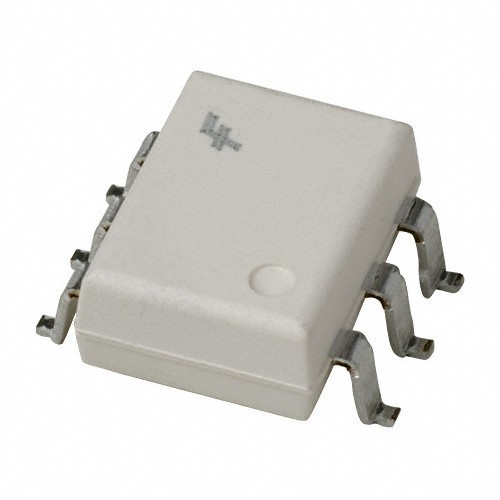

| G3VM-601EY
Оптореле твердотельное
МОП-транзисторное реле, 600VAC, 100мА, 45Ом, SPST-NO
Тип корпуса: DIP6-SMT
Производитель: OMRON
код товара: 00-00067968
|
|
|

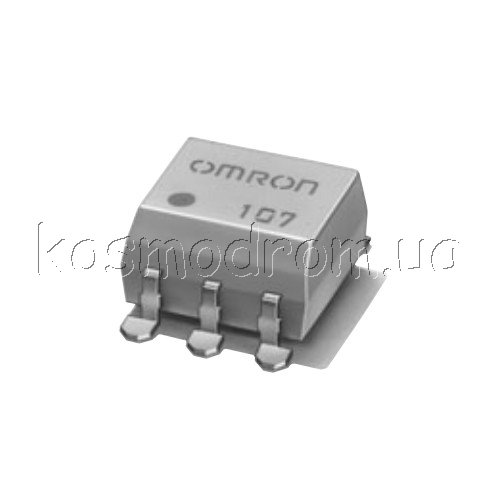

| G3VM61E1
Оптореле твердотельное
Реле твердотельное - SMT-6: Конфиг: 1A: Вход: DC: Выход: AC, DC: Uкомм(DC): 60 В: Rоткр: 1 Ом: IDC: 500 мА
Тип корпуса: DIP6-SMT
Производитель: OMRON
код товара: 00-00036823
|
|
|

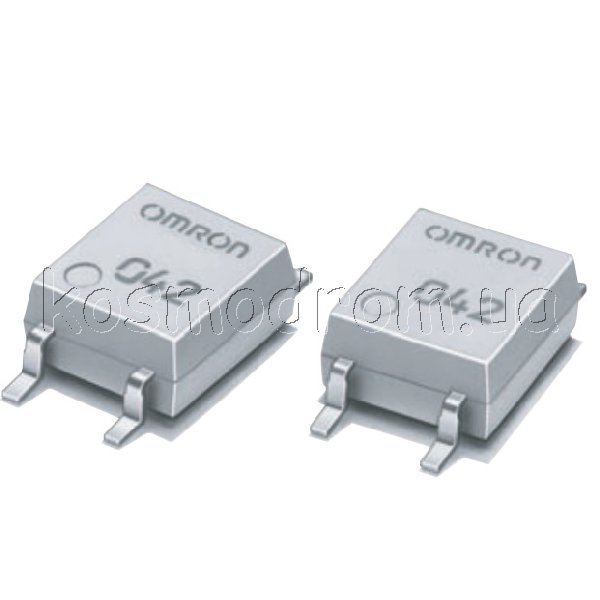

| G3VM61G1
Оптореле твердотельное
Реле твердотельное - [SOP-4]: Конфиг: 1A: Вход: DC: Выход: AC, DC: Uкомм(DC): 60 В: Rоткр: 1 Ом: IDC: 400 мА
Тип корпуса: SOP-4
Производитель: OMRON
код товара: 00-00036824
|
|
|

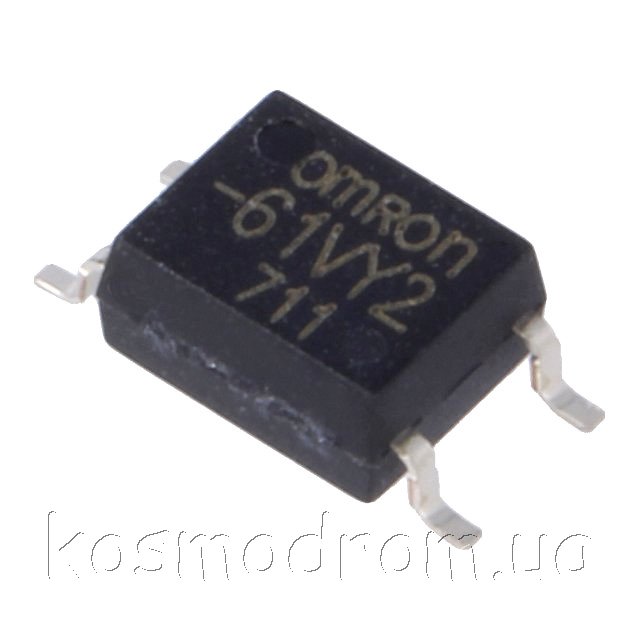

| G3VM61VY2
Оптореле твердотельное
Реле твердотельное - SOP-4, Конфиг: 1A, Вход: DC, Выход: AC, DC, Uкомм(DC): 60 В, Rоткр: 25 Ом, IDC: 70 мА
Тип корпуса: SOP-4
Производитель: OMRON
код товара: 00-00056678
|
|
|

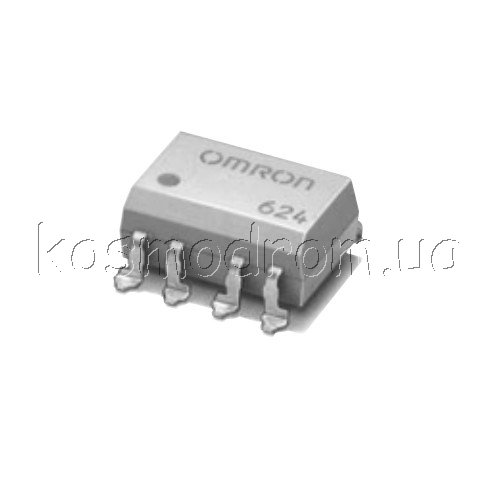

| G3VM62F1
Оптореле твердотельное
Реле твердотельное - [SMT-8]: Конфиг: 2A: Вход: DC: Выход: AC, DC: Uкомм(DC): 60 В: Rоткр: 1 Ом: IDC: 500 мА
Тип корпуса: SMT-8
Производитель: OMRON
код товара: 00-00036825
|
|
|
