Твердотельные (или полупроводниковые реле)
предназначены для бесконтактной коммутации нагревательных элементов, ламп, сварочных агрегатов и других с рабочим напряжением от 24 до 480 В переменного или постоянного тока и может управляться постоянным или переменным напряжением.
Твердотельные реле могут быть однофазными или трехфазными, с фазным управлением или с коммутацией при переходе тока через ноль

NCR Industrial

COSMO

Fotek

CRYDOM

Infineon

СВЧ-реле

IXYS

OMRON

SHARP

Autonics



Радиаторы для твердотельных реле

Твердотельные реле (Solid State Relay - SSR) благодаря полупроводниковой технологии их производства имеют ряд существенных характеристик, делающих их незаменимыми в отдельных областях производства.

Основными отличиями твердотельных реле от электромеханических являются:

- отсутствие электромагнитных помех в момент переключения;

- высокое быстродействие;

- отсутствие акустического шума;

- отсутствие дребезга контактов реле;

- высокое сопротивление изоляции между входом и выходом;

- большое количество переключений, не менее 109 раз;

- малое энергопотребление.

Областями применения твердотельных реле являются: медицинская техника и оборудование, устройства систем связи, системы безопасности, автомобильная электроника и др.

KSD203AC2

KSD203AC3   KSD205AC3   KSD215AC3   KSD210AC3   KSD225AC3   KSD240AC3

KSD210AC8   KSD215AC8   KSD225AC8   KSD240AC8   KSD425AC8   KSD440AC8

KSA210AC8   KSA215AC8   KSA225AC8   KSA240AC8   KSA425AC8   KSA440AC8

Ниже указаны основные характеристики твердотельных реле COSMO, а также схемы включения реле.

Твердотельное реле AC2 Твердотельное реле AC3 Твердотельное реле AC8

Номинальное коммутируемое напряжение 250, 480 В

Номинальный коммутируемый ток от 3 до 40 А

Падение напряжения на замкнутых контактах, при 1А, - 1,5 В

Напряжения пробоя между входом и выходом - 4000 В

Сопротивление изоляции между входом и выходом при 500 В - 1010 Ом

Время срабатывания - 8,3 мс



Тип реле Вход Выход Общие Схема
Uвх
В DC
Iвх max
мА
Rвх
кОм
Uотпуск Uком
В AC
Iком А

Iутеч max
мА
Tраб°C
KSD203AC2 4~32 12 1 В DC 250 3 7 при 240 В -30~+100

KSD203DC2 4~24 25 1 В DC 250 3 8 при 240 В -30~+100

KSD205AC3 5~12 35 1 В DC 250 5 7 при 240 В -30~+100
KSD210AC3 5~12 35 1 В DC 250 10 7 при 240 В -30~+100
KSD215AC3 5~12 35 1 В DC 250 15 7 при 240 В -30~+100
KSD225AC3 5~12 35 1 В DC 250 25 7 при 240 В -30~+100
KSD240AC3 5~12 35 1 В DC 250 40 7 при 240 В -30~+100

KSD210AC8 4~32 12 1 В DC 250 10 7 при 240 В -30~+100
KSD215AC8 4~32 12 1 В DC 250 15 7 при 240 В -30~+100
KSD225AC8 4~32 12 1 В DC 250 25 7 при 240 В -30~+100
KSD240AC8 4~32 12 1 В DC 250 40 7 при 240 В -30~+100
KSD425AC8 4~32 12 1 В DC 480 25 14 при 480 В -30~+100
KSD440AC8 4~32 12 1 В DC 250 40 7 при 240 В -30~+100

KSA210AC8 100~240 11 10 В АС 250 10 8 при 240 В -30~+100
KSA225AC8 100~240 11 10 В АС 250 25 8 при 240 В -30~+80
KSA240AC8 100~240 11 10 В АС 250 40 8 при 240 В -30~+80
KSA440AC8 100~240 11 10 В АС 480 40 14 при 480 В -30~+80

Uвх - Входное напряжение; Iвх max - Входной ток (макс.); Rвх - Входное сопротивление; Uотпуск - Напряжение отпускания; Uком - Номинальное коммутируемое напряжение; Iком - Номинальный коммутируемый ток; Iутеч max - Ток утечки, Макс

Фото

Описание
ЦЕНА ЗА ШТ БЕЗ НДС, грн


KSD203AC3
Твердотельные реле COSMO

управление 5 - 12VDC, ком. 3A 250VAC, монтаж в п/п

Тип корпуса: KSD203AC3
Производитель: COSMO
код товара: 00-00036702

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
Перемещение со склада с Харькове 1 рабочий день
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 3 шт

315,25
294,10
273,10

Этот товар находится по адресу
ул. Академика Павлова 120



KSD215AC8
Твердотельные реле COSMO

управление 4 - 32VDC, ком. 15A 250VAC, монтаж на поверхность

Тип корпуса: KSD215AC8
Производитель: COSMO
код товара: 00-00036706

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
Перемещение со склада с Харькове 1 рабочий день
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 3 шт


от 10 шт

367,25
342,73
318,25

302,34

Этот товар находится по адресу
ул. Академика Павлова 120

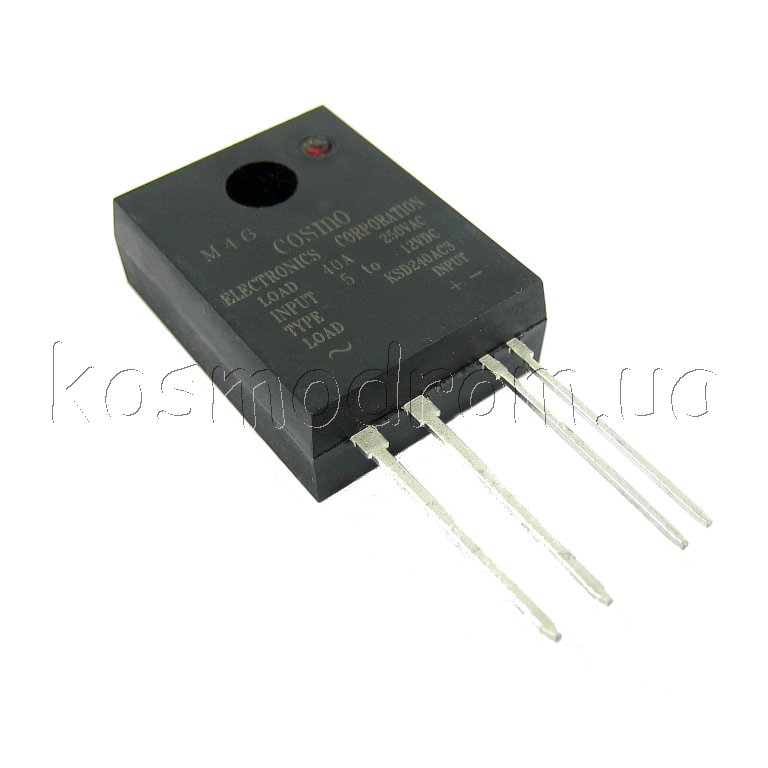

KSD240AC3
Твердотельные реле COSMO

Входн. напр 5-12 В(DC), Выходн. Напр. (макс.) 250 В(AC), Выходн. напр.(мин.) 50 В(AC),вых ток 5 А.

Тип корпуса: KSD240AC3
Производитель: COSMO
код товара: 00-00046239

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
Перемещение со склада с Харькове 1 рабочий день
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 3 шт


от 10 шт

552,75
515,81
478,97

455,02

Этот товар находится по адресу
ул. Академика Павлова 120



KSA425AC8
Твердотельные реле COSMO

Управление 100V - 240VAC, ком. 25A 480VAC.

Производитель: COSMO
код товара: 00-00046236

Нет на складе - ожидается поступление

временно нет на складе
Перемещение со склада с Харькове 1 рабочий день
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 3 шт

641,25
635,91
630,65
