Металлоискатель предназначен для поиска металлических предметов в грунте, стенах и т.д. Благодаря применению микроконтроллера, многие функции по обнаружению, управлению и индикации реализованы программно. Поэтому функционально сложное устройство имеет простую конструкцию и доступно для сборки. Набор будет полезен для ознакомления с микропроцессорной техникой и получения опыта сборки радиоэлектронных устройств.

Технические характеристики.

Напряжение питания: 7…15 В.

Ток потребления, не более: 15 мА.

Глубина обнаружения, не менее:

монета диаметром 25 мм: 10 см,

пистолет: 15 см,

каска: 35 см.

Размер печатной платы: 75х45 мм.

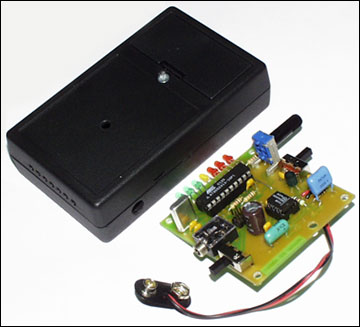

Поставляется в комплекте с корпусом BOX-Z55K.

Краткое описание устройства.

При приближении поисковой катушки к металлическим объектам, изменяются ее параметры и меняется частота поискового генератора. Поисковый генератор реализован на микросхеме таймера D1. Микроконтроллер D2 измеряет уход частоты поискового генератора и индицирует с помощью светодиодов VD1…VD7 и динамика Y. Переменный резистор R6 регулирует чувствительность прибора, переключатель S1 задает режим поиска (динамический или статический). Кнопка S0 предназначена для начального сброса и перекалибровки устройства. Стабилизатор напряжения D3 предназначен для устранения влияния нестабильности питающего напряжения на поисковый генератор.

Порядок сборки:

- отформуйте выводы элементов (резисторов конденсаторов), установите их на плате в соответствии с монтажной схемой;

- установите проволочные перемычки 5 и 10 мм;

- установите на печатной плате микросхемы D1…D3 и светодиоды VD1…VD7, с соблюдением полярности в соответствии с монтажной схемой;

- в соответствии с электрической и монтажной схемами с помощью монтажных проводов подпаяйте к плате кнопку S0, переключатели S1,S2, переменный резистор R6, разъем для наушника и разъем XP;

- с помощью экранированного кабеля подпаяйте к плате поисковую катушку. Катушка представляет собой 100 витков провода диаметром 0,3-0,5 мм, намотанных в виде кольца диаметром 160...200 мм. После намотки катушки витки необходимо обмотать изоляционной лентой. Поверх изоляционной ленты необходимо намотать экран из алюминиевой или медной фольги. Экран не должен образовывать короткозамкнутый виток. Участок катушки длиной 1...1,5 см фольгой не обматывается;

- проверьте правильность монтажа.

Доработка корпуса.

Перед установкой платы металлоискателя в корпус, в нем необходимо сделать отверстия под выносные элементы: в торце крышки корпуса под светодиоды, на боковой поверхности корпуса под резистор R7 и переключатель питания S3, на боковой поверхности корпуса под телефонный разъем Earphone JACK и переключатель режимов S2 и на верхней поверхности корпуса (со стороны крышки батарейного отсека) под кнопку S1.

Порядок настройки.

Подайте питание. Должен светиться светодиод VD4 (желтый). Нажав кнопку S0, произведите начальный сброс и перекалибровку металлоискателя. Поднося к катушке различные металлические предметы, убедитесь в работоспособности устройства (световой и звуковой сигнал). Переменным резистором R6 установите необходимую чувствительность.

Примечания.

Микроконтроллер поставляется с записанной микропрограммой.

Разъем X предназначен для записи микропрограмм новых версий (в комплект набора не входит). Джамперы J0, J1 предназначены для переключения режимов в новых версиях микропрограмм.

Наушники в комплект не входят!

Рекомендации по совместному использованию электронных наборов.

Предлагаем выбрать подходящий источник питания или батарейку 9 В, а также ознакомиться с описанием другого металлоискателя NS019.
