BM8043 - «КОЩЕЙ» – это электронная часть современного микропроцессорного двухчастотного селективного металлоискателя. Прибор предназначен для поиска металлических объектов в грунте, песке, стенах, густой траве и т.д. Устройство позволяет идентифицировать металлические объекты до их извлечения. Собранный из прилагаемого комплекта металлоискатель найдет широкое применение в кладоискательстве, строительстве, при поиске утерянных вещей и в других специфических сферах человеческой деятельности.

Для изготовления металлоискателя покупателю потребуется дополнительно приобрести штангу, аккумулятор на 12 В, корпус поисковой катушки, провод и самостоятельно изготовить поисковую катушку, намотав две обмотки. Подробные рекомендации по изготовлению датчика прилагаются в инструкции и на CD-диске.

Основные технические характеристики

Максимальная глубина обнаружения объектов (по воздуху):

- монета диаметром 25 мм: до 30 см;

- каска: до 1 м;

- максимальная глубина: до 2 м.

Индикация:

- визуальная: графическая и текстовая, ЖКИ 132 на 32 точки;

- звуковая: многотональная.

Режимы поиска: селективный и неселективный.

Количество рабочих частот: 2 (7 кГц и 14 кГц).

Время непрерывной работы:

- с кислотным аккумулятором 1.2 А/ч: до 12 часов;

- с NiMH аккумулятором 2 А/ч: до 20 часов.

Диаметр датчика (в комплект не входит): 195 мм.

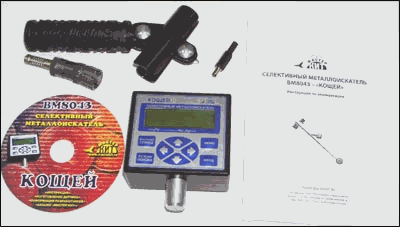

Комплект поставки

- блок BM8043-"КОЩЕЙ",

- разъем для подключения поисковой катушки,

- разъем для подключения источника питания,

- ручка-держатель штанги,

- инструкция,

- CD-диск.

Принцип действия

Металлоискатель BM8043 - «КОЩЕЙ» работает по принципу баланса индукции. Передающая катушка датчика излучает электромагнитное поле. Проводящие и ферромагнитные объекты, которые попадают в это поле, переизлучают его и этот сигнал регистрируется с помощью приемной катушки датчика. Различные объекты дают разный переизлучённый сигнал, который зависит от рабочей частоты, проводимости объекта, его магнитной проницаемости, формы, размеров, ориентации по отношению к датчику и т.д. Тем не менее, существуют определенные закономерности, которые позволяют распознать тип объекта по параметрам сигнала. Прибор с помощью встроенного микропроцессора анализирует этот сигнал и производит соответствующую индикацию обнаруженного объекта.

Подготовка к работе

Перед использованием прибор необходимо привести в рабочее положение в следующем порядке.

- Собрать штангу.

- Закрепить датчик на штанге с помощью пластикового болта.

- Закрепить на штанге электронный блок. Кабель, соединяющий электронный блок и датчик, обвить 4-6 раз вокруг штанги. Подключить разъем датчика к электронному блоку.

- Закрепить на штанге подлокотник и аккумуляторный отсек.

- Питающий кабель обвить 2-3 раза вокруг штанги и подключить питающий разъем к электронному блоку.

- При необходимости подключить наушники в разъем, который расположен на задней панели прибора.

Работа с прибором

Чтобы включить прибор, необходимо удалить датчик на 30 - 40 см от любых металлических объектов, грунта и включить переключатель «ON/OFF», который расположен на верхней крышке прибора. Сразу после включения прибор производит самотестирование. В это время на экране отображается логотип и прибор проигрывает мелодию.

Примечание: звук воспроизводится с помощью внутреннего громкоговорителя или внешних наушников.

Дальнейшее управление металлоискателем производится с помощью клавиатуры и жидкокристаллического индикатора.

Рекомендации по сборке-разборке разъема FQ14-7T-8

Разъем FQ14-7T-8, рекомендуемый для подсоединения к металлоискателю датчика, довольно «хитрый». Для того, чтобы сберечь разъем и нервы, даются эти небольшие рекомендации по разборке разъема.

Разборка: вставьте разъем в корпус металлоискателя и зафиксируйте его, повернув до упора фиксирующее кольцо в нижней части разъема. Затем, держа корпус металлоискателя одной рукой, другой рукой отверните верхнюю часть разъема ПО ЧАСОВОЙ СТРЕЛКЕ (РЕЗЬБА ЛЕВАЯ!). Возможно, придется приложить некоторое усилие, так как разъемы часто поступают в продажу затянутыми «намертво».

Вниманию пользователей металлоискателей BM8043-Кощей предлагается набор для сборки современной поисковой катушки.

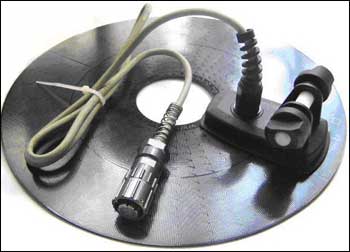

Поисковая катушка представляет собой четырехслойный печатный датчик, выполненный в виде круга диаметром 255 мм.

Состав набора

Датчик печатный: 1.

Пластиковый держатель: 1.

Саморез (нержавеющая сталь): 3.

Гермоввод: 1.

Пластиковая шпилька крепления узла катушки: 1.

Пластиковая гайка: 2.

Разъем+ кабель: 1.

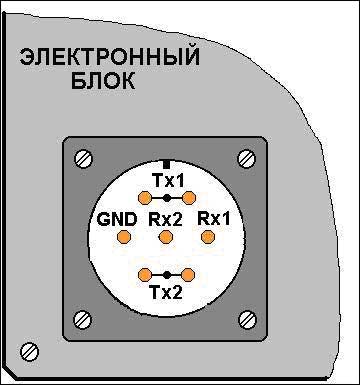

Порядок распайки кабеля к датчику и разъему (рис.):

1. ТХ1 - один внутренний кабель вместе с его экраном.

2. TX2 - вторая "толстая" жила.

3. RX1,RX2 - третий внутренний кабель (центральная жила – Rx1, экран – Rx2).

4. GND подключается к общему экрану всего кабеля.
