Датчик представляет собой пластиковый корпус в комплекте с кронштейном и саморезами и предназначен для совместного применения с металлоискателями NM8041, BM8041, NM8042, BM8042 и BM8044 в качестве поисковой катушки.

Конструкция корпуса достаточно универсальна и позволяет изготовить датчики практически для всех других типов металлоискателей.

Комплект поставки

Корпус: 1 шт (из двух половинок)

Кронштейн для крепления штанги: 1 шт.

Гермоввод PG-7: 1 шт.

Саморезы нержавеющие 3х15 мм: 8 шт.

Саморезы нержавеющие 3х12 мм: 4 шт.

Саморезы нержавеющие 3х20 мм: 2 шт.

Для металлоискателя NM8041 и ВМ8041 потребуется намотать 100 витков эмалированного провода диаметром 0,3-0,5 мм; заэкранировать обмотку фольгой и использовать экранированный кабель (подробнее о конструкции катушки см. в инструкции на набор NM8041/BM8041).

Для металлоискателя NM8042 и ВМ8042 (Кощей-2И) нам потребуется намотать 27 витков эмалированного провода диаметром 0.63-0.67 мм.

Для металлоискателя BM8044 (Кощей-5И, 5ИМ) катушка должна содержать 32 витка. Этот металлоискатель значительно менее чувствителен к параметрам датчика, поэтому здесь можно использовать провод диаметром 0.5-0.8 мм.

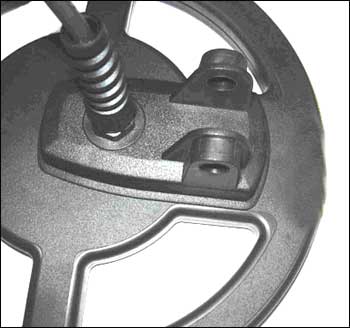

Внешний вид собранного датчика

Рекомендации по совместному использованию электронных наборов

Датчик предназначен для совместного применения с электронными блоками металлоискателей NM8041, BM8041, NM8042, BM8042 и BM8044.
