Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Контроллер шагового двигателя XY-160D Двухканальный драйвер двигателей с номинальным током 7А на канал. Напряжение питания: 6,5...27 В. Работает аналогично L298 Logic Positive Negative PWM Speed
На складе ... код товара: 00-00056814
СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел: Контроллер шагового двигателя

|
| Контроллер позволяет
управлять 2-мя двигателями постоянного тока, контролировать скорость
вращения, направление вращения, останавливать двигатели свободным ходом
или блокировать их движение. Ток до 7А на канал. Напряжение питания от
6,5 до 27 В.
Принцип работы драйвера двигателя основан на принципе работы H-моста.
H-мост является электронной схемой, которая состоит из четырех ключей с
нагрузкой. Название моста появилось из напоминающей букву H конфигурации
схемы. Работа в режиме ШИМ возможна на частотах до 10 кГц.
Характеристики:

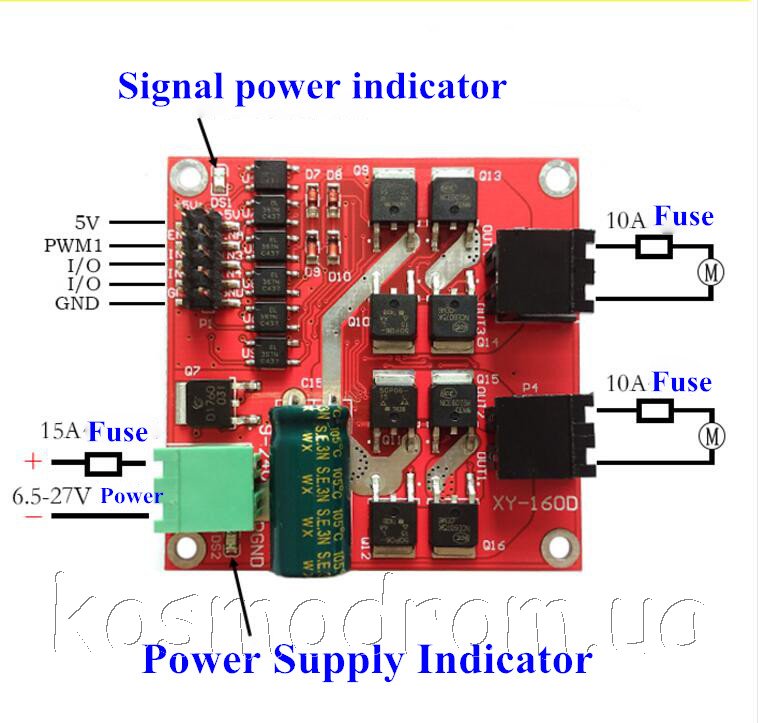

Напряжение питания: 7 ~ 24 В постоянного тока. (Предел: 6,5 ~ 27 В
постоянного тока). Последовательно помощью предохранителя 15 А
Уровень управляющего сигнала (совместимый 3,3 В / 5 В)
Logic High (H): DC 3.0 ~ 6.5V
Logic Low (L): DC0 ~ 0.8V
Количество каналов: 2.
Ток управляющего сигнала: 3 ~ 11 мА (каждый канал).
Максимальный рабочий ток: 7A.
Подключение двигателей рекомендуется предохранителем 10 А. для
каждого канала.
Номинальный источника питания должен быть в 2 раза выше чем ток мотора.
Пиковый ток: 50А.
Диапазон PWM: 0 ~ 10 кГц.
Рабочая температура: -25...85 ° C
Монтажное отверстие: M3.
Размер (ДxШxВ): 55 x 55 x 13 (мм).
|
