Нажми на картинку, чтобы увеличить ее

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия

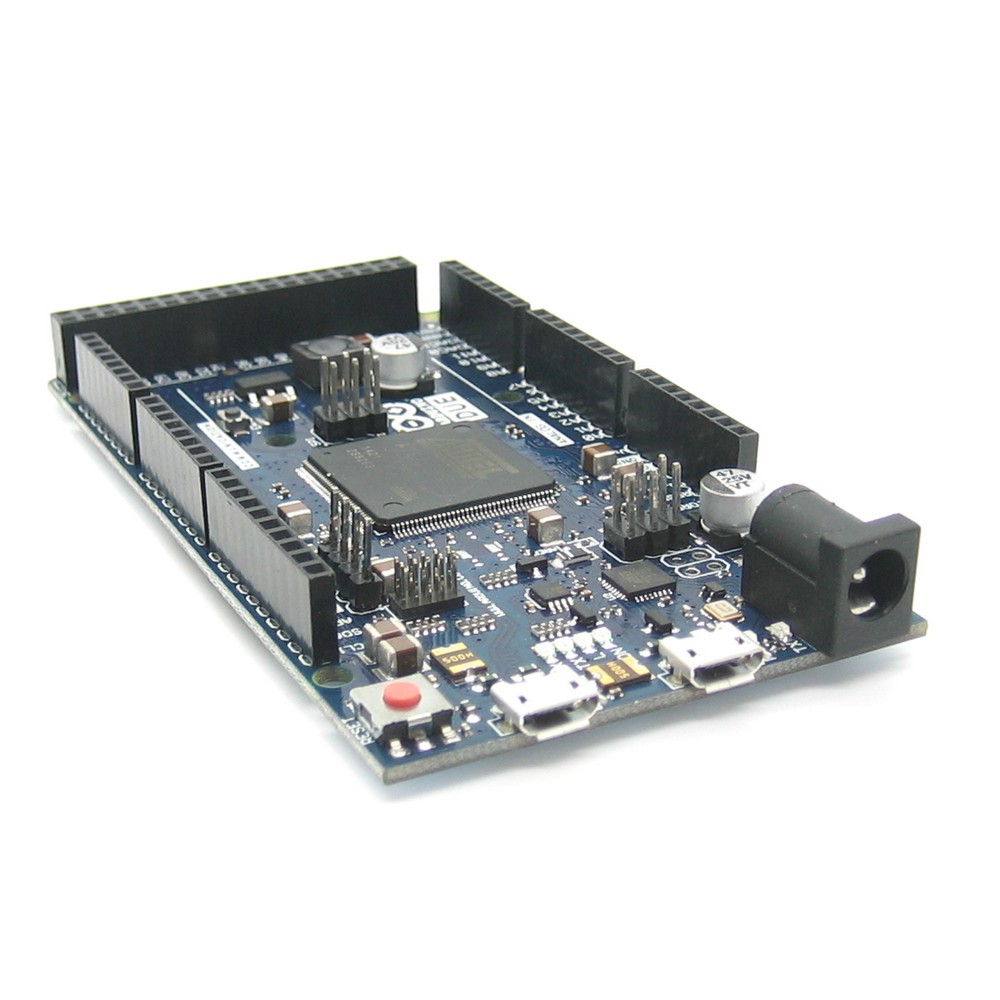

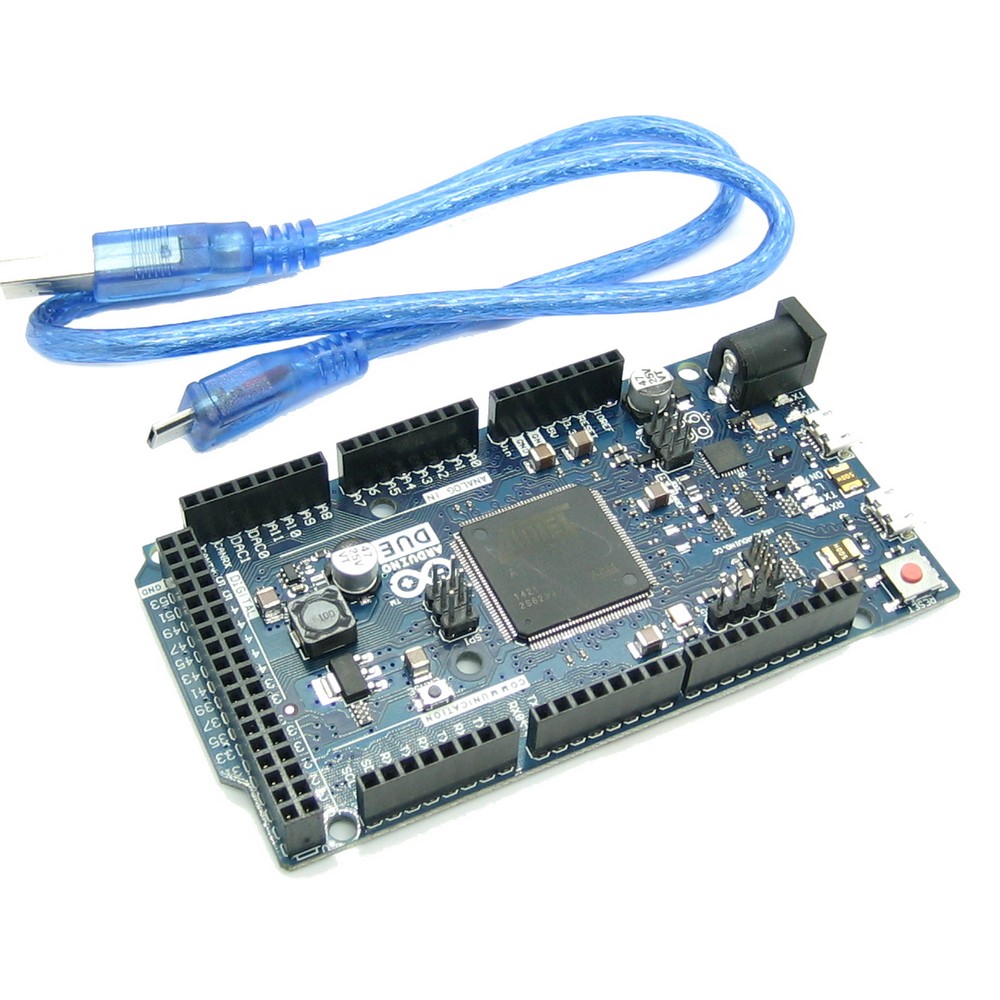

Отладочная плата
ARDUINO DUE
Arduino Due — плата микроконтроллера на базе процессора Atmel SAM3X8E ARM Cortex-M3

На складе в Харькове...
код товара: 00-00039668

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт


от 10 шт

505,00
478,00
454,43

431,71

Этот товар находится по адресу
ул. Героев Труда 12
Раздел:
Отладочная плата




ARDUINO: широкий выбор для покупки со склада и под заказ

Arduino — это электронный конструктор и удобная платформа быстрой разработки электронных устройств для новичков и профессионалов. Платформа пользуется огромной популярностью во всем мире благодаря удобству и простоте языка программирования, а также открытой архитектуре и программному коду. Устройство программируется через USB без использования программаторов.

Датчики для Ардуино

Управление моторами Ардуино

Клавиатуры Ардуино

Отладочные платы Ардуино

Преобразователи интерфейсов Ардуино

Релейные модули Ардуино

Управление питанием Ардуино

Радиоуправляемые релейные модули



Arduino Due — плата микроконтроллера на базе процессора Atmel SAM3X8E ARM Cortex-M3 (описание). Это первая плата Arduino на основе 32-битного микроконтроллера с ARM ядром. На ней имеется 54 цифровых вход/выхода (из них 12 можно задействовать под выходы ШИМ), 12 аналоговых входов, 4 UARTа (аппаратных последовательных порта), a генератор тактовой частоты 84 МГц, связь по USB с поддержкой OTG, 2 ЦАП (цифро-аналоговых преобразователя), 2 TWI, разъем питания, разъем SPI, разъем JTAG, кнопка сброса и кнопка стирания.

Внимание! В отличие от других плат Arduino, Arduino Due работает от 3,3 В. Максимальное напряжение, которое выдерживают вход/выходы составляет 3,3 В. Подав более высокое напряжение, например, 5 В, на выводы Arduino Due, можно повредить плату.

Плата содержит все, что необходимо для поддержки микроконтроллера. Чтобы начать работу с ней, достаточно просто подключить её к компьютеру кабелем микро-USB, либо подать питание с AC/DC преобразователя или батарейки. Due совместим со всеми платами расширения Arduino, работающими от 3,3 В, и с цоколевкой Arduino 1.0.

Расположение выводов Due повторяет цоколевку Arduino 1.0:

TWI: Выводы SDA и SCL расположены рядом с выводом AREF.
Вывод IOREF, который позволяет с помощью правильной конфигурации адаптировать присоединенную плату расширения к напряжению, выдаваемому Arduino. Благодаря этому платы расширения могут быть совместимы и с 3,3-вольтовыми платами типа Due и с платами на базе AVR, работающими от 5 В.
Неподключенные выводы, зарезервированные для использования в будущем.

Преимущества ядра ARM

На Due установлено 32-битное ARM ядро, превосходящее по производительности обычные 8-битные микроконтроллеры. Наиболее значимые отличия:

32-битное ядро, позволяющее выполнять операции с данными шириной 4 байта за 1 такт
 - частота процессора (CPU) 84 МГц.
 - 96 КБ ОЗУ.
 - 512 КБ флеш-памяти для хранения программ.
 - контроллер DMA, который разгружает центральный процессор от выполнения интенсивных операций с памятью.

Схема, исходные данные и расположение выводов
Файлы EAGLE: arduino-Due-reference-design.zip
Схема: arduino-Due-schematic.pdf
Расположение выводов: SAM3X Pin Mapping page

Характеристики

Микроконтроллер

AT91SAM3X8E

Рабочее напряжение

3,3 В

Входное напряжение (рекомендуемое)

7-12 В

Входное напряжение (предельное)

6-20 В

Цифровые Входы/Выходы

54 (на 12 из которых реализуется выход ШИМ)

Аналоговые входы

12

Аналоговые выходы

2 (ЦАП)

Общий выходной постоянный ток
на всех входах/выходах

50 мА

Постоянный ток через вывод 3,3 В

800 мА

Постоянный ток через вывод 5 В

800 мА

Флеш-память

512 КБ доступно всего для пользовательских приложений

ОЗУ

96 КБ (два банка: 64 КБ и 32 КБ)

Тактовая частота

84 МГц

Питание
Питание Arduino Due может осуществляться через USB соединитель или с помощью внешнего источника питания. Выбор источника питания выполняется автоматически.

Внешним (не USB) источником питания может быть либо AC/DC преобразователь («wall wart» - адаптер в одном корпусе с вилкой), либо батарея. Адаптер подключается к разъему питания платы 2,1 мм штепсельной вилкой с центральным положительным контактом. Выводы батареи подключаются к контактам Gnd и Vin разъема POWER. Плата может функционировать при внешнем питании от 6 до 20 В. Но если напряжение питания опускается ниже 7 В, на выводе 5 В может оказаться меньше пяти вольт, и плата будет работать нестабильно. Если же подается напряжение более 12 В, может перегреться стабилизатор напряжения, что приведет к повреждению платы. Рекомендуемый диапазон напряжений – от 7 до 12 В.

Ниже перечислены выводы питания:

VIN. Это входное напряжение для платы Arduino, когда она питается от внешнего источника питания (в противоположность 5 вольтам, поступающим через USB соединение или от иного регулируемого источника питания). Напряжение питания может подаваться на этот вывод, или сниматься с этого вывода в случае питания через разъем питания.
5V. Данный вывод служит выходом регулируемого напряжения 5 В со встроенного стабилизатора на плате. Сама плата может питаться через разъем питания постоянного тока (7-12 В), либо через USB соединитель (5 В), либо через вывод VIN на плате (7-12V). Питающее напряжение через выводы 5 В и 3,3 В подается в обход стабилизатора и может повредить вашу плату. Мы не советуем так делать.
3.3V. Питание 3,3 В, вырабатываемое встроенным стабилизатором. Максимальный выходной ток 800 мА. Стабилизатор также обеспечивает питание микроконтроллера SAM3X.
GND. Земляные выводы.
IOREF. Данный вывод платы Arduino обеспечивает опорное напряжение, при котором работает микроконтроллер. Верно сконфигурированная плата расширения может считать напряжение на выводе IOREF и выбрать соответствующий источник питания, или разрешить использование выходных преобразователей напряжения для работы с 5 В или 3,3 В.

Память
Флеш-память SAM3X составляет 512 КБ (2 блока по 256 КБ) для хранения программ. Загрузчик (бутлодер) записывается Atmel при производстве и хранится в специально отведенном для него ПЗУ. Доступный объем ОЗУ составляет 96 КБ в двух смежных банках – 64 КБ и 32 КБ. Вся доступная память (флеш-память, ОЗУ и ПЗУ) может адресоваться напрямую как плоское адресное пространство.

Существует возможность стереть флеш-память SAM3X с помощью встроенной кнопки стирания. При этом из микропроцессора удалится текущая загруженная программа. Для стирания нажмите и несколько секунд удерживайте кнопку стирания при включенном питании платы.
