Датчик распознавания цвета TCS230 для Arduino

Датчик TCS230 используется для определения цвета любого объекта на расстоянии до 10 мм.
Для использования датчика нужно собрать на его основе макет (подключить питание, подключить к контроллеру, поднести датчик на расстояние измерения к объекту). Потом проверить светятся ли светодиоды датчика. После этого можно начинать работу.
Чтобы измерения были корректны, датчик нужно ставить на светодиоды параллельно к объекту измерения. У датчика в качестве чувствительного элемента используется микросхема TCS230, которая преобразует изменения цветового спектра в ток разного значения.

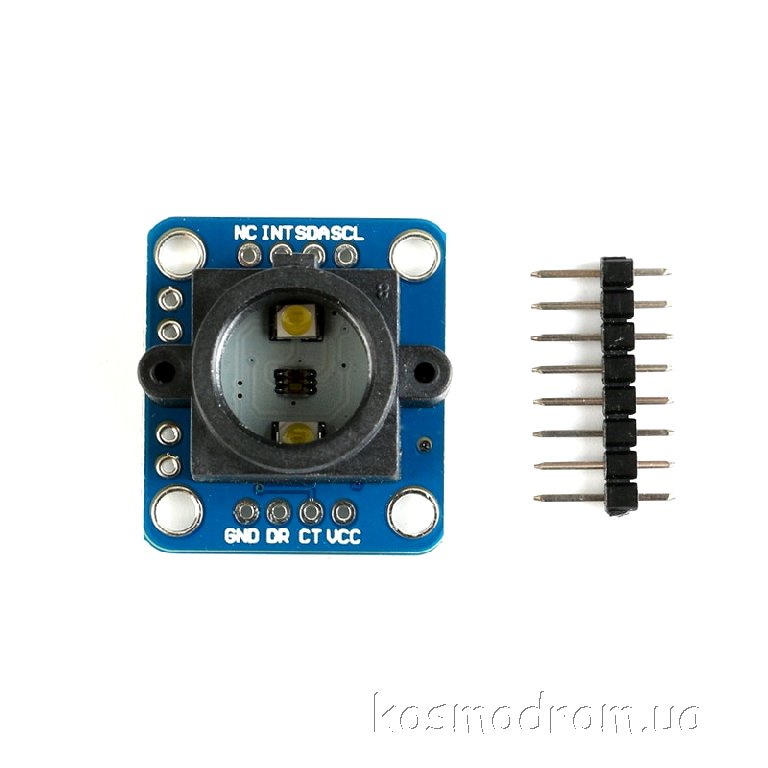

На корпусе датчика расположено четыре светодиода – они используются для подсветки места измерения. На корпусе датчика расположены 4 отверстия для жесткого закрепления на любой поверхности.
Управление датчиком осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства с помощью специальных программ.


Датчик распознавания цвета TCS230 имеет две штыревые колодки контактов по четыре контакта на каждую.
Левая колодка имеет контакты:

GND – общий контакт;

OE – контакт включения;

S1, S0 – выходная частота с настройкой масштабирования.

Правая колодка имеет контакты:

S3, S2 – входной сигнал настройкой масштабирования;

OUT – выходная частота;

VCC – напряжение питания.

Питание датчика осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства, или внешнего источника питания (блока питания, батареи). Напряжение питания датчика 2,7 – 5,5В.


Характеристики:
высокое разрешение конверсии света в частоту;
программируемые цвета и настройка выходной частоты;
работа напрямую с микроконтроллером;
напряжение питания датчика: 2,7 – 5,5 В;
функция автоматического отключения питания;
малая погрешность выходной частоты: 0,2%;
стабильный температурный коэффициент: 200 ppm/°C (частиц на миллион при 1 градусе Цельсия);
габариты: 31,3 х 24,2 х 18,5 мм;
вес: 4 г;
цвет: черный.
