SPI Ethernet модуль ENC28J60

Описание:

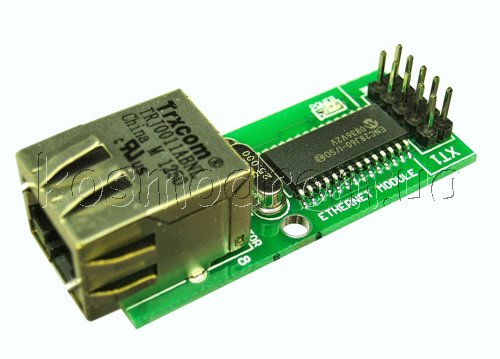

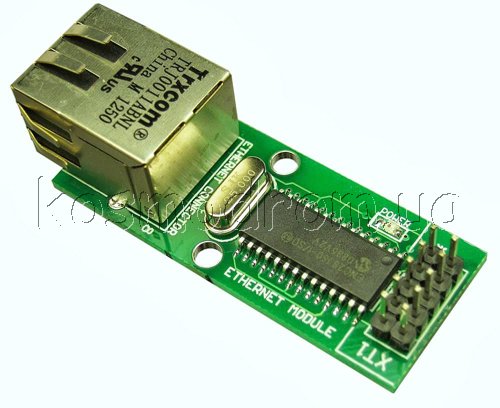

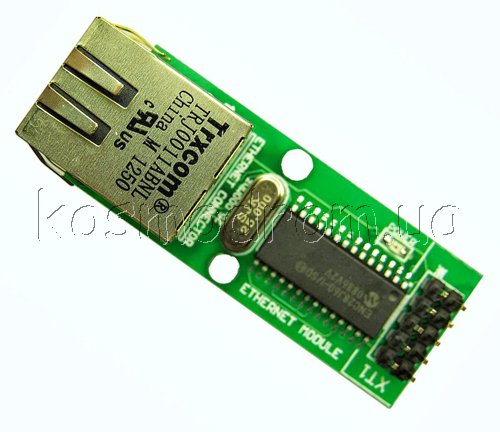

SPI Ethernet модуль ENC28J60 имеет небольшие габаритные размеры (размер печатной платы модуля 51х21мм). Этот миниатюрный модуль Ethernet можно с легкостью подключить к любому микроконтроллеру или отладочной плате с помощью всего нескольких выводов порта SPI (Serial Peripheral Interface), что делает его идеальным вариантом для добавления сети Ethernet к системам на микроконтроллере.




Характеристики:

- ENC28J60 контроллер Ethernet 10 Mbit
- Стандартный Ethernet разъем RJ45 с внутренним трансформатором и двумя светодиодами статуса сети
- Легкое подключение к любому микроконтроллеру посредством SPI
- Небольшие габаритные размеры модуля и 10-выводный разъем для подключения к микроконтроллеру со стандартным шагом выводов 2.54мм.
- Два отверстия диаметром 3.2мм для надежного крепления модуля
- Высококачественная печатная плата с шелкографией и паяльной маской изготовлена из материала FR4, обладающего высокими изоляционными характеристиками
- Габаритные размеры печатной платы модуля 51х21мм (2.0х0.83 дюйма)





В модуле SPI Ethernet использован контроллер ENC28J60, который обладает следующими характеристиками:

- Поддержка IEEE 802.3
- Полная совместимость с сетями 10/100/1000 Base-T
- Интегрированный MAC и 10 Base-T PHY
- Поддержка одного 10 Base-T порта с автоматическим определением полярности и коррекцией
- Поддержка режимов Full и Half Duplex
- Программируемая функция повтора передачи при ошибке
- Программируемые функции Padding и генерирование CRC
- Программируемая функция фильтрации ошибочных пакетов
- Интерфейс SPI с высокой тактовой частотой (до 20Мгц)

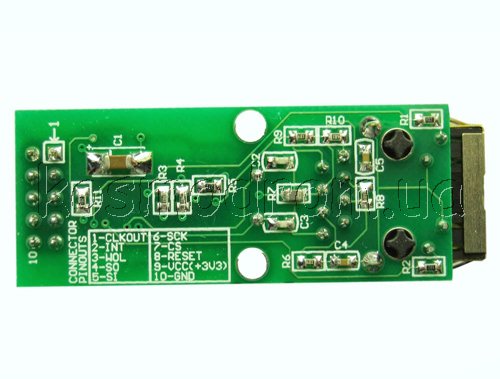

Назначение выводов интерфейсного разъема для подключения к микроконтроллеру:

1 - CLOCK OUTPUT (программируемый вывод, выход тактирования)
2 - INT (вывод прерывания, выход)
3 - WOL (Wake-up on LAN, выход прерывания)
4 - SO (выход данных, интерфейс SPI)
5 - SI (вход данных, интерфейс SPI)
6 - SCK (вход тактирования, интерфейс SPI)
7 - CS (Chip Select, вход выбора чипа, интерфейс SPI)
8 - RESET (вывод сброса)
9 - VCC (вход внешнего питания 3.3 вольта)
10 - GND (общий вывод)
