Relay Module 1 relay 5V 30A
Релейный модуль для коммутации нагрузки, 1 реле. Напряжение питания 5 В. Iкомм. 230В 30А переменного тока или 30В 30А постоянного тока.
На складе ...
Производитель: RobotDyn
код товара: 00-00056760
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Релейные модули Arduino
|
|
|
 |
Компания RobotDyn основана в 2015 году на юге Китая в г.Чжухай.
Основное направление деятельности - разработка и производство
контроллеров и устройств для различных платформ включая популярную
платформу Arduino. При производстве своих продуктов, компания RobotDyn очень строго следит за качеством электронных компонентов и комплектующих |

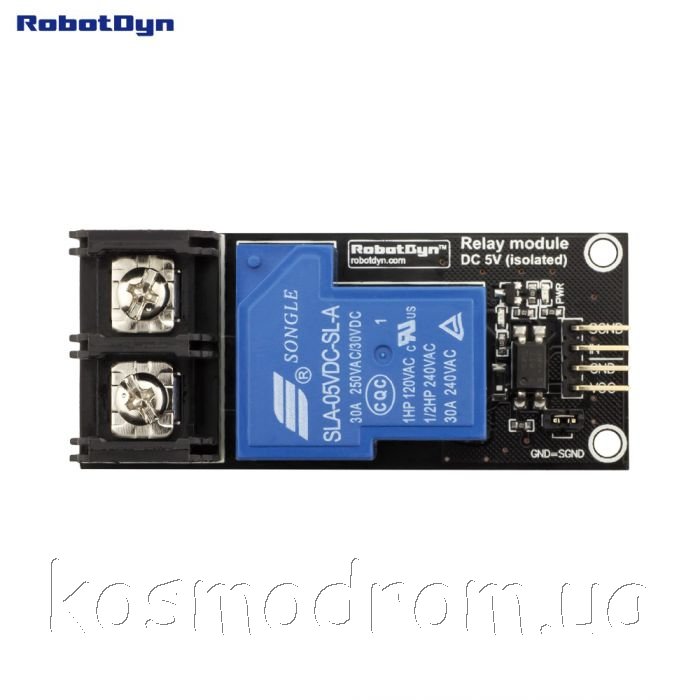

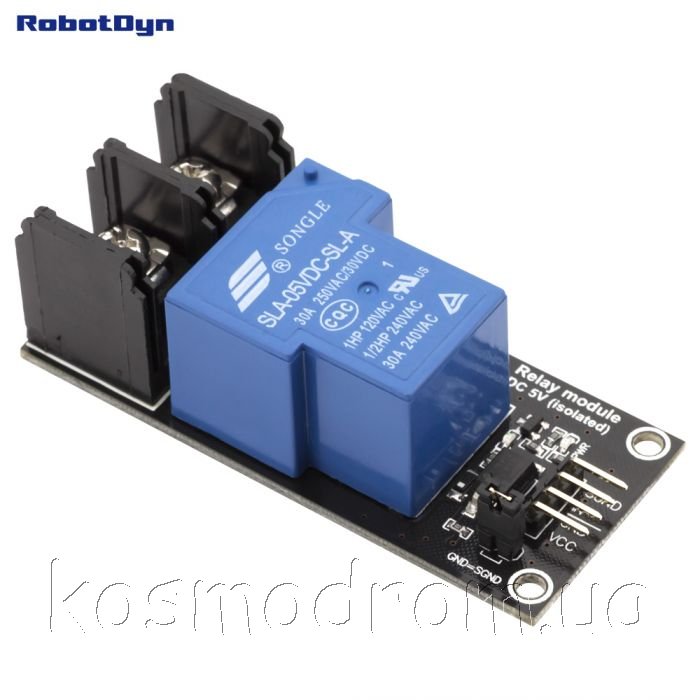

Модуль
реле Релейный модуль
используется для управления различными приборами с большим входным
током. модуль представляет собой одно реле, с 5 вольтовым управлением,

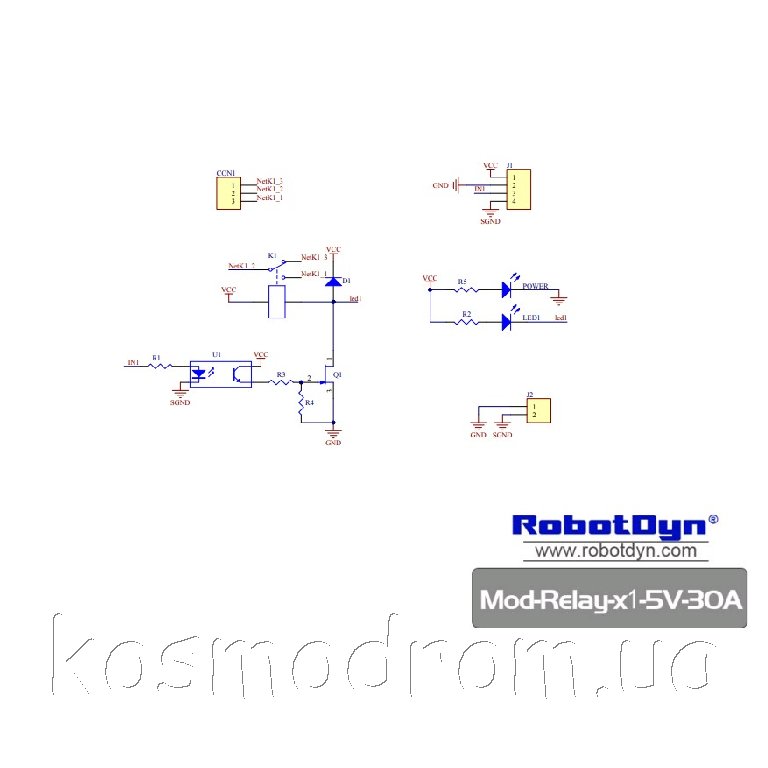

гальванически развязанным от реле с помощью оптопары. Реле рассчитано до
230В 30А переменного тока или 30В 30А постоянного тока.
Реле имеет как нормально закрытый, так и нормально отрытый контакт и
снабжено диодом защиты, а установленный на модуль светодиод информирует
о состоянии реле. Для использования релейного модуля к нему нужно

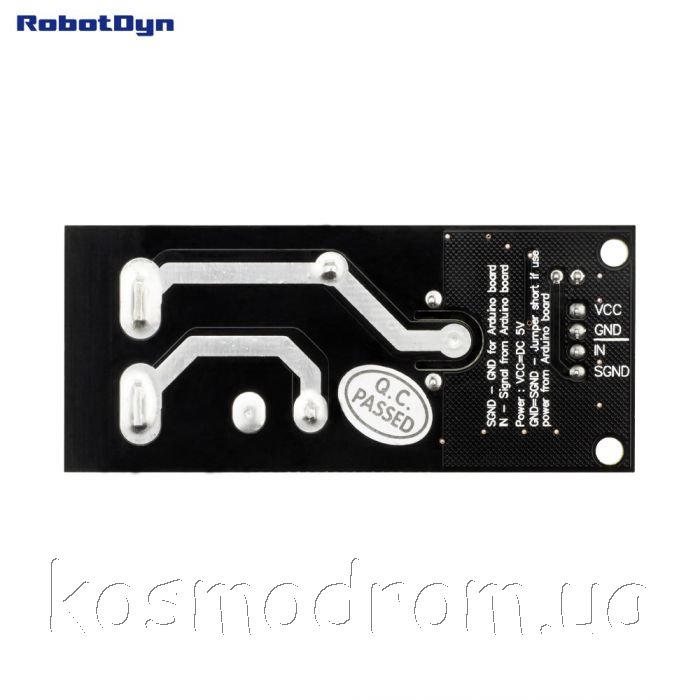

подключить микроконтроллер. Затем нужно подключить к выводам Vcc и Gnd
модуля питание 5В. Потом к управляющему выводу IN релейного модуля нужно
подключить микроконтроллер, компьютер или другое управляющее устройство
и приступать к работе. Земля питания реле и земля микроконтроллера может
быть развязана с помощью джампера на плате.
Релейный модуль имеет два интерфейса – для подключения управляющего
устройства (микроконтроллера, компьютера) и для подключения управляемых
приборов к реле:
для подключения управляемых приборов к реле на плате присутствует 2
контакта-зажима с нормально разомкнутым состоянием. Питание релейного
модуля осуществляется или от управляющего устройства, или от внешних
источников питания (блоков питания, батарей). Напряжение питания 5В.
Особенности:
Управляющее напряжение реле: 5 В
Максимальный коммутируемый ток: 30 А.
Максимальное коммутируемое напряжение: 30VDC/250VAC
Размеры: 71х31 мм.
|
