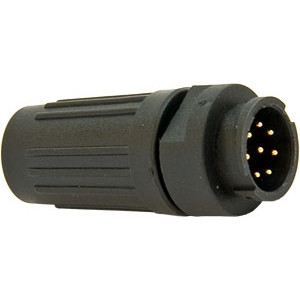

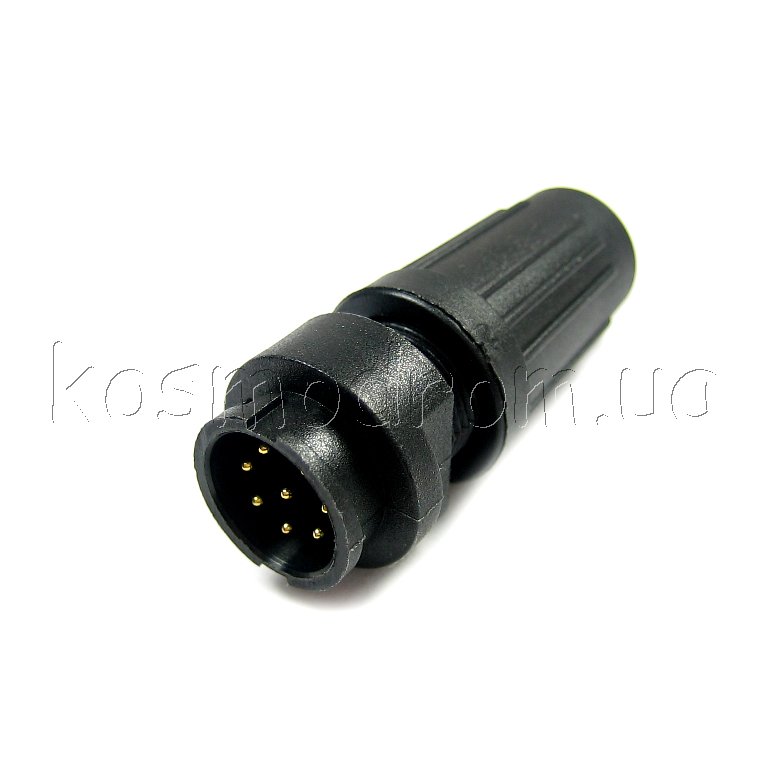

Цилиндрический соединительPY07-8Z Вилка. Разъем сертифицирован
степенью защиты 67 по IP стандарту. Корпус разъёма разборный.
Максимальный диаметр устанавливаемого кабеля 4 мм. Количество
установленных контактов 8, контакты штыревые, под пайку провода.
Разъёмы соединяются байонетным сочленением. По электрическим
характеристикам разъем имеет сопротивление контактов 10mΩ, а
сопротивление изоляции 2000mΩ. Рабочее напряжение соединителя может
доходить до 125В, а возможный номинальный ток составляет 7А.
Протестированная рабочая температура разъема составляет -55 ~ +100
°C.
Благодаря малым
габаритным размерам и весу получили широкое применение в
радиоэлектронной и радиотехнической аппаратуре.
Пластиковые герметичные соединители PY07 с резьбовым или байонетным
соединением. Малые габаритные размеры и облегченный вес позволяют
широко примерять эти соединители в радиотехнической аппаратуре.
Степень защиты — IP67; Малые габариты и вес разъемов; Пластиковые
пылезащитные крышки блочных частей;
IP67
Цилиндрические электрические соединители, круглые разъемы
Цилиндрические электрические соединители, круглые разъемы, с
резьбовым, самозащелкивающимся «Push-Pull» или байонетным
соединением обеспечивают низкое сопротивление контактов, высокую виброустойчивость и ударостойкость. Изготавливаются как стандартные
разъемы, так и пыле, влаго и водозащищенные варианты. Цилиндрические
разъемы широко применяются в электрических цепях постоянного,
переменного и импульсного токов, в радиоэлектронной,
радиотехнической, военной или медицинской аппаратуре как соединители
различного назначения.
Сетевые водонепроницаемые разъемы RJ45 для наружнего применения,
имеют степень защиты IP67, возможна комплектация герметизирующими
крышками.
