Жидко-кристаллическая матрица LCD12864B 5V GREEN ЖКИ модуль: 128x64 точки: 93.0x70.0 мм: цвет символов: серый, фона: желто-зеленый. Питание: 5 В. 3 режима подключения Временно нет на складе...
Дисплей LCD128x64
может быть использован для вывода текстовой и графической
информации. Данный дисплей применяется в некоторых копировальных и
факсимильных аппаратах, лазерных принтерах сетевом оборудовании и
т.п.

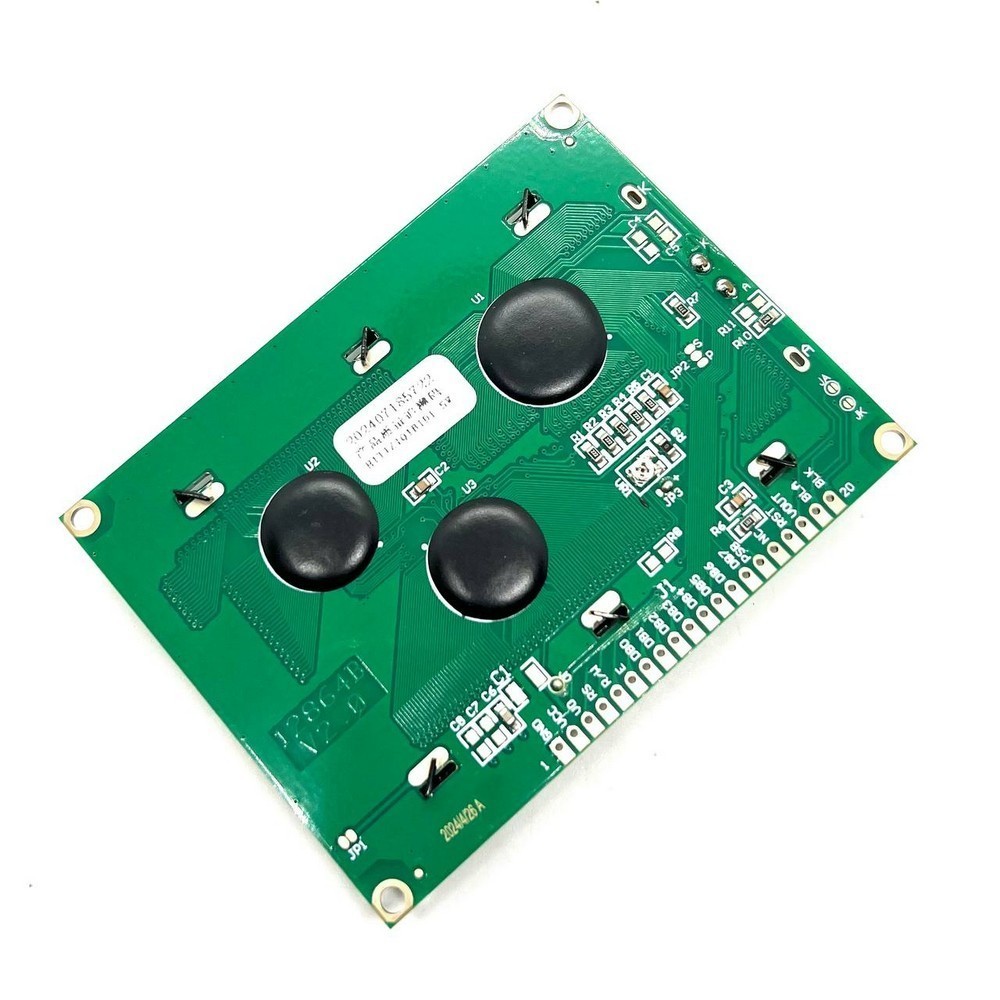

Компактный модуль построенный на базе чипа ST7920 и STN LCD дисплея
с разрешением 128×64 точек с синей подсветкой. Контроллер ST7920
поддерживает как параллельный, так и последовательный интерфейс
передачи данных.
Технологтя STN (super twisted nematic) — жидкий кристалл с поворотом от
180 до 270°.
Также индикатор оснащен светодиодной (LED) подсветкой.
Достоинствами этой подсветки является ее долговечность, отсутствие
необходимости в дополнительном источнике питания, большое
разнообразие цветов.
Подключение:
Дисплей поддерживает как параллельный, так и последовательный
интерфейс передачи данных. Оба интерфейса поддерживает и библиотека
U8glib позволяющая работать с дисплеями 12864B V2.0. Для передачи
данных по последовательному интерфейсу библиотека U8glib может
использовать как аппаратный так и программный SPI. При использовании
параллельного интерфейса или программного SPI дисплей можно
подключить к любым выводам Arduino. А при использовании аппаратного
SPI дисплей подключается только к выводам аппаратной шины SPI
Дисплей имеет 2 режима работы:
Графический
Текстовый
В текстовом режиме дисплей имеет 4 строки и 16 знакомест на строку
В графическом режиме разрешение: 128x64 пикселя.
3 режима подключения:
Подключение по 8 битной шине
Подключение по 4 битной шине
Подключения по SPI (3 битной шине)
Основные характеристики:
Тип дисплея: Графический
Встроенный контроллер: ST7920
Напряжение питания: 5 В
Графическое разрешение: 128х64 точки
Технология: STN (позитив)
Тип подсветки: LED желто-зеленый
Цвет фона: желто-зеленый
Цвет точки: Серый
Размер: 93×70х13,5 мм
Рабочая температура: -20...70
Жидкокристаллические индикаторы (ЖКИ) находят
применение в самых различных областях науки и в промышленности. Основными
их достоинствами являются малая потребляемая мощность, низкие рабочие
напряжения, удобное конструктивное исполнение, долговечность (12–15 лет
непрерывной работы).Одним из ведущих поставщиков ЖКИ является компания Winstar, выпускающая полную линейку стандартных модулей алфавитно-цифровых
и графических индикаторов.
