  Графические ЖКИ Символьные ЖКИ LCD-дисплеи VATN  Сегментные ЖКИ светодиодные индикаторы TFT матрицы вся продукция WINSTAR  символьные COG-дисплеи  Таблица размеров ЖКИ   смотри систему кодирования ЖКИ

В данных таблицах подробно указаны физические характеристики жидкокристаллических дисплеев производства компании WINSTAR - крупнейшего производителя пром. дисплеев для отображения информации.

Продукция компании WINSTAR - жидкокристаллические и OLED дисплеи и матрицы, графические, символьные, сегментные, инверторы для подсветки дисплеев

продукция на складе в Харькове




Символьные жидкокристаллические индикаторы

Формат дисплея

Наименование

 Внешний размер (WxH) mm Видимая площадь (WxH) mm Размер символа (WxH) mm размер точки (WxH) mm Driving Method (Duty) Цветовое оформление
 		 Подсветка
TN STN Серый STN желтый STN голубой NONE LED EL

LCD 8x2

 58.0*32.0 38.0*16.0 2.96*5.56 0.56*0.66 1/16 Y Y Y Y Y Y Y

LCD 8x2

 56*24 36.1*15.1 2.91*3.0 0.56*0.57 1/16 Y Y Y Y Y Y Y

LCD 12x2

 55.7*32.0 46.0*14.5 2.65*5.50 0.45*0.60 1/16 Y Y Y Y Y Y Y

LCD 16x1

 80.0*36.0 66.0*16.0 3.07*6.56 0.55*0.75 1/16 Y Y Y Y Y Y Y

LCD 16x1

 85.0*28.0 66.0*16.0 3.07*6.56 0.55*0.75 1/16 Y Y Y Y Y Y Y

LCD 16x1

 122.0*33.0 99.0*13.0 4.84*8.06 0.55*0.75 1/16 Y Y Y Y Y Y Y

LCD 16x2

 84.0*44.0 66.0*16.0 2.95*5.55 0.55*0.65 1/16 Y Y Y Y Y Y Y

LCD 16x2

 80.0*36.0 66.0*16.0 2.96*5.56 0.55*0.65 1/16 Y Y Y Y Y Y Y

LCD 16x2

 85.0*36.0 66.0*16.0 2.96*5.56 0.55*0.65 1/16 Y Y Y Y Y Y Y

LCD 16x2

 85.0*30.0 66.0*16.0 2.96*5.56 0.55*0.65 1/16 Y Y Y Y Y Y Y

LCD 16x2

 80.0*36.0 66.0*16.0 2.96*5.56 0.55*0.65 1/16 Y Y Y Y Y Y Y

LCD 16x2

 122.0*44.0 99.0*24.0 4.84*9.66 0.92*1.10 1/16 Y Y Y Y Y Y Y

LCD 16x2

 85.0*32.6 66.0*16.0 2.96*5.56 0.55*0.65 1/16 Y Y Y Y Y Y Y

LCD 16x2

 85.0*25.2 66.0*16.0 2.96*5.95 0.55*0.65 1/16 Y Y Y Y Y Y Y

LCD 16x2

 85.0*25.2 66.0*16.0 2.95*5.55 1.55*0.65 1/16 Y Y Y Y Y Y Y

LCD 16x2

 59.0*29.3 52.0*15.3 2.45*4.67 0.45*0.54 1/16 Y Y Y Y Y Y Y

LCD 16x2

 65.4*28.2 54.8*19.0 3.05*5.57 0.51*0.67 1/16 Y Y Y Y Y Y Y

LCD 16x2

 66.7*23.3 61.0*15.9 2.95*5.55 0.55*0.65 1/16 Y Y Y Y Y Y Y

LCD 16x4

 87.0*66.0 66.0*16.0 2.95*5.5 0.5*0.6 1/16 Y Y Y Y Y Y Y

LCD 16x4

 70.6*60.0 60.0*32.6 2.95*4.75 0.55*0.55 1/16 Y Y Y Y Y Y Y

LCD 16x4

 87.0*60.0 62.0*26.0 2.95*4.75 0.55*0.55 1/16 Y Y Y Y Y Y Y

LCD 20x1

 180.0*40.2 149.0*23.0 6.00*12.715 1.152*1.765 1/16 Y Y Y Y Y Y Y

LCD 20x2

 116.0*37.0 85.0*18.6 3.2*5.55 0.6*0.65 1/16 Y Y Y Y Y Y Y

LCD 20x2

 89.0*21.5 75.0*5.15 2.95*5.15 0.55*0.6 1/16   Y Y     Y

LCD 20x2

 180*40.0 149.0*23.0 6.0*9.66 1.12*1.12 1/16 Y Y Y Y Y Y

LCD 20x2

 146.0*43.0 123.0*23.0 4.84*9.22 0.92*1.10 1/16 Y Y Y Y Y Y Y

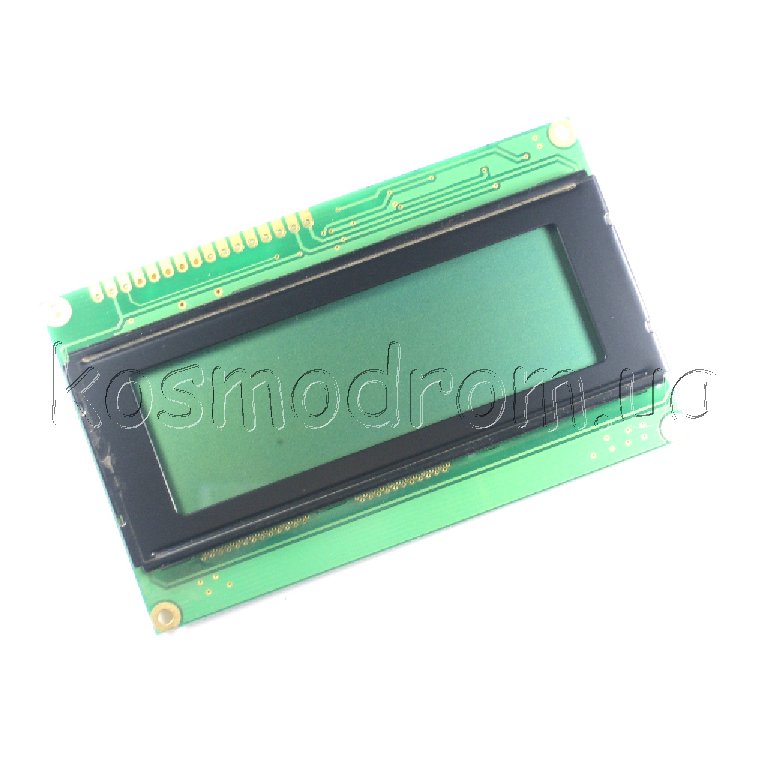

LCD 20x4

 98.0*60.6 77.0*25.2 2.95*4.75 0.55*0.55 1/16 Y Y Y Y Y Y Y

LCD 20x4

 77.0*47.0 60.0*22.0 2.30*4.03 0.42*0.46 1/16 Y Y Y Y Y Y Y

LCD 20x4

 146.0*62.5 123.5*43.0 4.84*9.22 0.92*1.10 1/16 Y Y Y Y Y Y Y

LCD 24x2

 118.0*36.0 94.5*16.0 3.2*5.55 0.60*0.65 1/16 Y Y Y Y Y Y Y

LCD 40x2

 182.0*33.5 154.4*16.5 3.2*5.55 0.60*0.65 1/16 Y Y Y Y Y Y Y

LCD 40x4

 190.0*54.0 147.0*29.5 2.78*4.89 0.50*0.55 1/16 Y Y Y Y Y Y Y

Графические жидкокристаллические индикаторы
Формат дисплея

Наименование

 Внешний размер (WxH) mm Видимая площадь (WxH) mm Размер символа (WxH) mm размер точки (WxH) mm Driving Method (Duty) Process Color Backlight Page
STN F S T N B & W N O N E L E D E L C C F L
G R A Y Y E L L O W B L U E

LCD 122x32

 84.0*44.0 60.0*18.0 0.40*0.45 0.44*0.4 1/32 Y Y Y Y Y Y Y

LCD 122x32

 65.4*29.1 54.8*19.0 0.36*0.41 0.40*0.45 1/32 Y Y     Y Y

LCD 122x32

 65.4*28.2 54.8*19.0 0.36*0.41 0.40*0.45 1/32 Y Y     Y Y

LCD 122x32

 59.0*29.3 52.0*15.0 0.345*0.345 0.375*0.375 1/32 Y Y Y   Y Y Y

LCD 122x32

 80.0*36.0 60.0*18.0 0.40*0.45 0.44*0.49 1/32 Y Y Y Y Y Y Y

LCD 122x32

 50.0*29.3 52.0*15.0

0.345*0.345

 0.375*0.375 1/32 Y Y   Y Y

LCD 122x32

 59*32.1 52.0*15

0.345*0.345

 0.375*0.375 1/32 Y Y   Y Y Y Y

LCD 122x32

 77.8*27.2 60.0*18.0 0.40*0.45 0.44*0.49 1/32 Y Y   Y Y Y Y

LCD 122x32

 84.0*44.0 60.0*18.0 0.40*0.45 0.44*0.49 1/32 Y Y Y Y Y Y Y

LCD 122x32

 50.0*29.3 52.0*19.4 0.345*0.345 0.375*0.375 1/32 Y Y   Y Y

LCD 122x32

 50.0*29.3 52.0*15.0 0.345*0.345 0.375*0.375 1/32 Y Y   Y Y Y Y

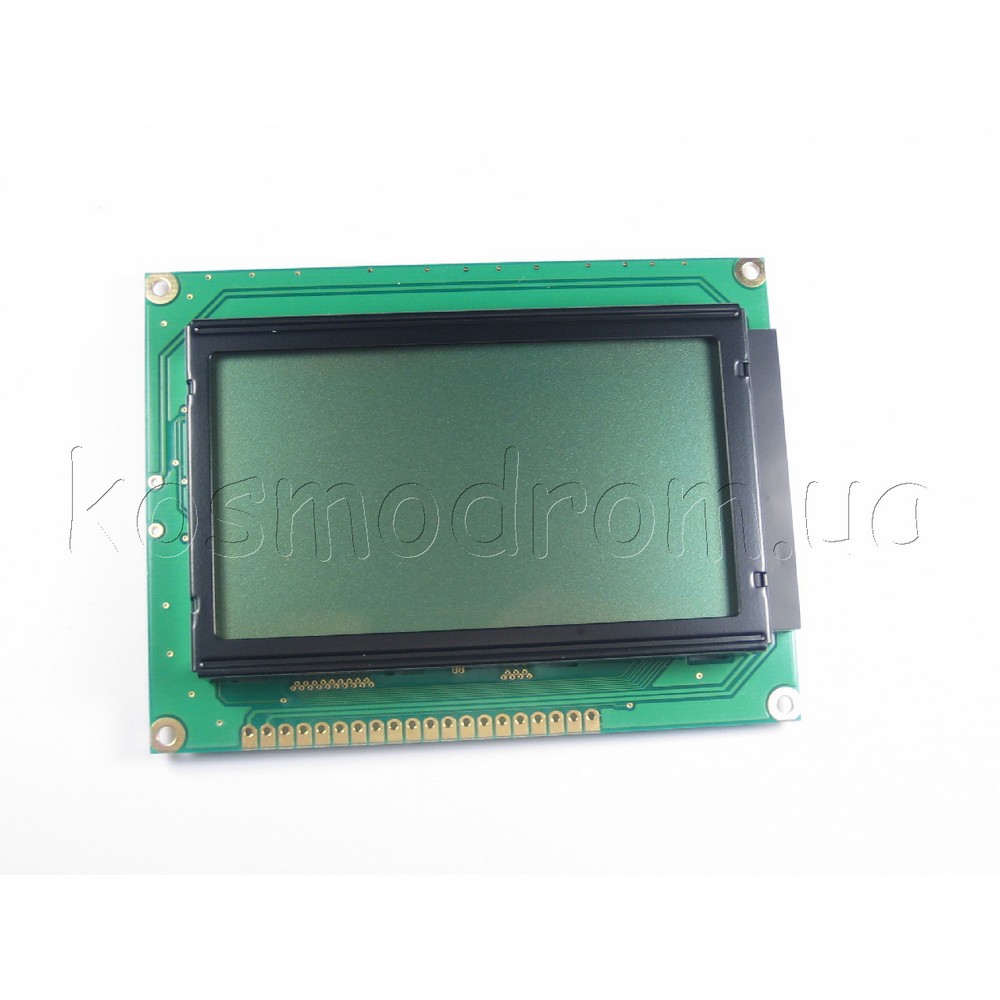

LCD 128x64

 93.0*70.0 72.0*40.0 0.48*0.48 0.52*0.52 1/64 Y Y Y Y Y Y Y Y

LCD 128x64

 75.0*52.7 60.6*32.6 0.40*0.40 0.43*0.43 1/64 Y Y Y Y Y Y Y

LCD 128x64

 78.0*70.0 62.0*44.0 0.42*0.58 0.44*0.60 1/64 Y Y Y   Y Y Y

LCD 128x64

 78.0*70.0 62.0*44.0 0.42*0.58 0.44*0.60 1/64 Y Y Y Y Y Y Y

LCD 128x64

 54.0*50.0 43.5*29.0 0.28*0.35 0.32*0.39 1/64 Y Y   Y Y   Y

LCD 128x64

 87.0*70.0 72.0*40.0 0.48*0.48 0.52*0.52 1/64 Y Y Y   Y Y Y

LCD 128x64

 78.0*70.0 62.0*44.0 0.42*0.58 0.44*0.60 1/64 Y Y Y Y Y Y Y

LCD 128x64

 80.0*70.0 72.0*40.0 0.48*0.48 0.52*0.52 1/64 Y Y Y Y Y Y Y

LCD 128x64

 93.0*70.0 72.0*40.0 0.48*0.48 0.52*0.52 1/32 Y Y Y Y Y Y Y

LCD 128x64

 113*53 72.0*40.0 0.48*0.48 0.52*0.52 1/64 Y Y Y Y Y Y Y

LCD 128x64

 95.5*50.2 72*40 0.48*0.48 0.52*0.52 1/64 Y Y Y Y Y Y Y

LCD 128x128

 85.0*100.0 62.0*62.0 0.40*0.40 0.34*0.34 1/128 Y Y Y Y   Y Y

LCD 128x128

 72.5*69.9 50.0*49.0 0.32*0.32 0.35*0.35 1/128 Y Y Y   Y Y Y

LCD 144x32

 85.0*36.0 66.0*16.0 0.38*0.38 0.42*0.42 1/32 Y Y Y Y Y Y Y

LCD 144x32

 80*.36 66*16 0.42*0.42 0.38*0.38 1/32 Y Y Y Y Y Y Y

LCD 160x128

 129.0*102.0 101.0*82.0 0.56*0.56 0.60*0.60 1/128 Y Y Y Y   Y Y Y

LCD 160x128

 150*112.0 101.0*82.0 0.56*0.56 0.60*0.60 1/128 Y Y Y Y Y Y Y Y

LCD 160x128

 129*102 101*82 0.56*0.56 0.6*0.6 1/128 Y Y Y Y   Y Y Y

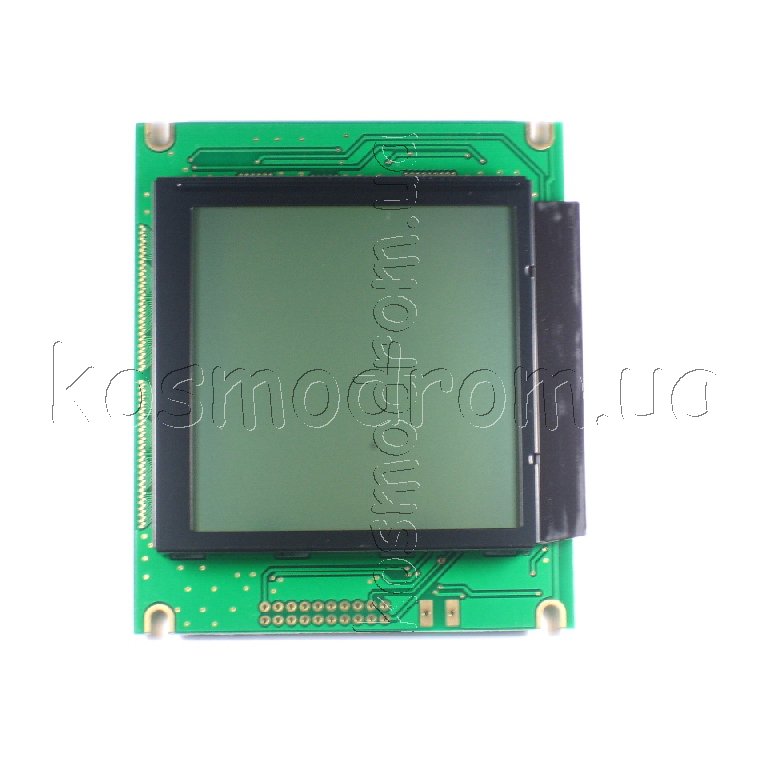

LCD 160x160

 89.2*85.0 62.0*62.0 0.34*0.34 0.38*0.38 1/160 Y Y Y Y Y Y Y

LCD 160x160

 85.0*100.0 62.0*62.0 0.34*0.34 0.38*0.38 1/160 Y Y Y Y Y Y Y

LCD 160x32

 85.2*55.0 72.0*22.0 0.4*0.56 0.44*0.61 1/32 Y Y Y   Y Y Y

LCD 160x80

 93.2*70.0 72.0*40.0 0.48*0.48 0.52*0.52 1/80 Y Y Y Y Y Y Y

LCD 192x32

 116.0*37.0 84*18.6 0.38*0.46 0.42*0.5 1/32 Y Y Y Y Y Y Y

LCD 192x32

 116*37 84*18.6 0.38*0.46 0.42*0.5 1/32 Y Y Y Y Y Y Y

LCD 192x64

 130.0*65.0 102.0*39.0 0.46*0.46 0.508*0.508 1/64 Y Y   Y Y Y

LCD 192x64

 120.06*62.0 102.0*39.0 0.46*0.46 0.50*0.50 1/64 Y Y   Y Y Y

LCD 192x128

 102.3*86.0 78.5*55.0 0.35*0.35 0.37*0.37 1/128 Y Y   Y Y Y

LCD 202x32

 146.0*43.0 123.0*23.0 0.57*0.57 0.59*0.59 1/32 Y Y Y Y Y Y Y

LCD 202x32

 146.*43.0 123.0*23.0 0.57*0.57 0.59*0.59 1/32 Y Y Y Y Y Y Y

LCD 240x48

 133.0*35.0 90.0*21.0 0.32*0.32 0.36*0.36 1/48 Y Y   Y Y Y

LCD 240x64

 180.0*65.0 133.0*39.0 0.49*0.49 0.53*0.53 1/64 Y Y Y Y Y Y Y Y

LCD 240x64

 180.0*65.0 133.0*39.0 0.49*0.49 0.53*0.53 1/64 Y Y Y Y Y Y Y Y

LCD 240x64

 180.0*65.0 133.0*39.0 0.49*0.49 0.53*0.53 1/64 Y Y Y Y Y Y Y Y

LCD 240x64

 180.0*65 133.0*39.0 0.49*0.49 0.53*0.53 1/64 Y Y Y Y Y Y Y Y

LCD 240x64

 180.0*65.0 133.0*39.0 0.53*0.53 0.51*0.53 1/64 Y Y Y Y Y Y Y Y

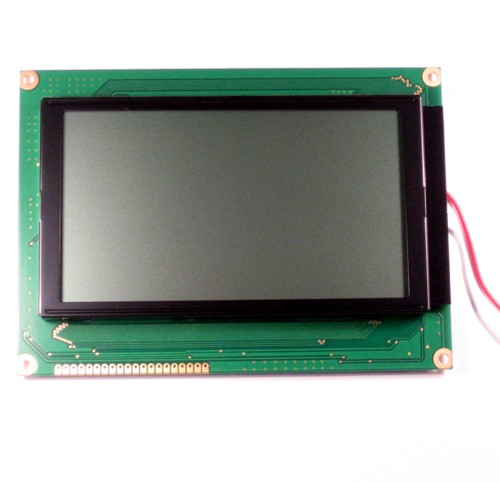

LCD 240x128

 170*103.5 132.0*76.0 0.47*0.47 0.50*0.50 1/128 Y Y Y Y Y Y Y Y

LCD 240x128

 144.0*104.0 114.0*64.0 0.43*0.43 0.45*0.45 1/128 Y Y Y Y Y Y Y Y

LCD 240x128

 144.0*104.0 114.0*64.0 0.43*0.43 0.45*0.45 1/128 Y Y Y Y Y Y Y Y

LCD 240x128

 144.0*104.0 114.0*64.0 0.43*0.43 0.45*0.45 1/128 Y Y Y Y   Y Y Y

LCD 240x128

 170.0*93.6 128.0*75.0 0.43*0.43 0.45*0.45 1/128 Y Y Y Y Y   Y

LCD 240x128

 140*82 114*64 0.43*0.43 0.45*0.45 1/128 Y Y Y Y Y   Y

LCD 240x128

 150.0*82.0 114.6*64.0 0.43*0.43 0.45*0.45 1/128 Y Y Y Y Y Y Y Y

LCD 320x240

 166.8*109.0 122.0*92.0 0.34*0.34 0.36*0.36 1/240 Y Y Y Y Y Y Y Y

LCD 320x240

 166.8*109.0 122.0*92.0 0.34*0.34 0.36*0.36 1/240 Y Y Y Y Y Y Y Y

LCD 320x240

 166.8*109.0 122.0*92.0 0.34*0.34 0.36*0.36 1/240 Y Y Y Y Y Y Y Y

LCD 320x240

WG320240CO

 148.02*120.24 120.14*92.14 0.34*0.34 0.36*0.36 1/240 Y Y Y Y Y Y Y Y

LCD 320x240

WG320240CX

 148.02*120.24 120.14*92.14 0.34*0.34 0.36*0.36 1/240 Y Y Y Y Y Y Y Y

LCD 320x240

WG320240D

 142.0*96.0 104.0*79.3 0.27*0.27 0.30*0.30 1/240 Y Y Y Y Y Y   Y

LCD 320x240

WG320240E

 143*98 104.0*79.3 0.28*0.28 0.30*0.30 1/240 Y Y Y Y Y Y Y

LCD 320x240

WG320240H

 148.02*120.24 120.14*92.14 0.34*0.34 0.36*0.36 1/240 Y Y Y Y Y Y Y Y
