IPEX3-SMT

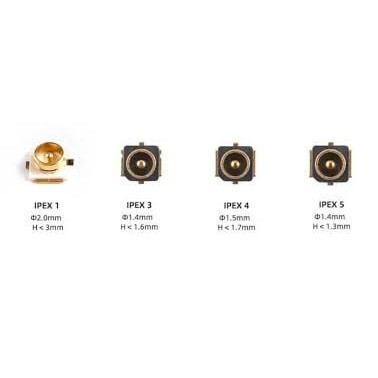

IPEX3 MHF3 разъем коннектор SMD (IPEX IPX) под пайку на плату
Временно нет на складе...
код товара: 00-00077901
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Разъемы ВЧ UFL
| | | |
Разъём IPEX3-SMT – это
миниатюрный коаксиальный разъём, используемый в беспроводных устройствах для
подключения антенн. Он отличается компактными размерами и высокой рабочей
частотой, что делает его популярным в мобильных устройствах, модулях Wi-Fi, GPS,
LTE и 5G.
Характеристики
Тип разъёма: Коаксиальный (RF)
Форм-фактор: IPEX MHF III (IPEX3)
Монтаж: Поверхностный
Частотный диапазон: До 6 ГГц
Сопротивление: 50 Ом
Размеры
длина: 1.7 мм
ширина: 1.7 мм
высота: 0,85 мм
Применение
Wi-Fi / Bluetooth модули
GPS / ГЛОНАСС
Модули 4G LTE / 5G
Встраиваемые антенны в ноутбуках, планшетах, смартфонах и IoT-устройствах
| | |
|
 |
