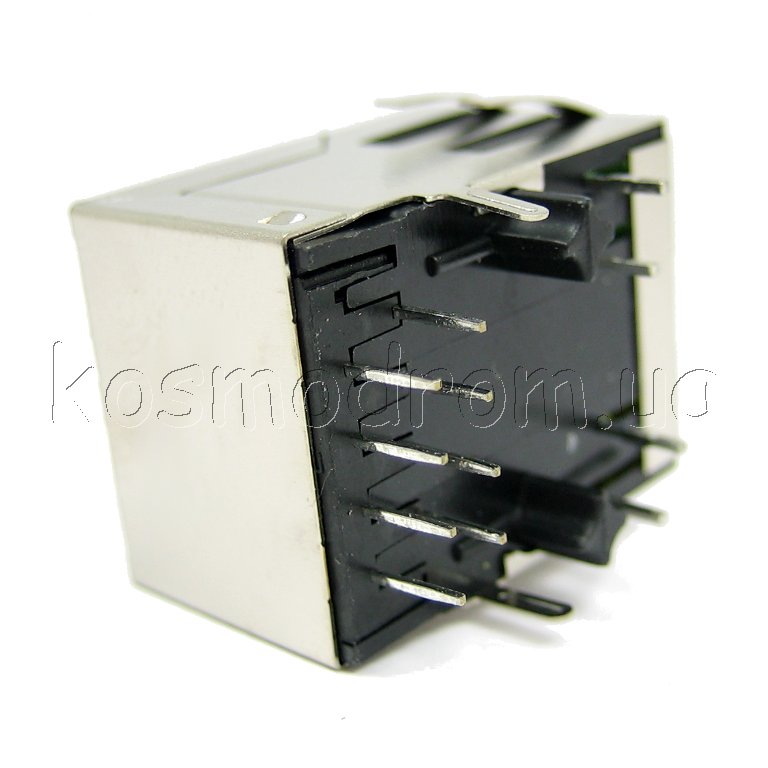

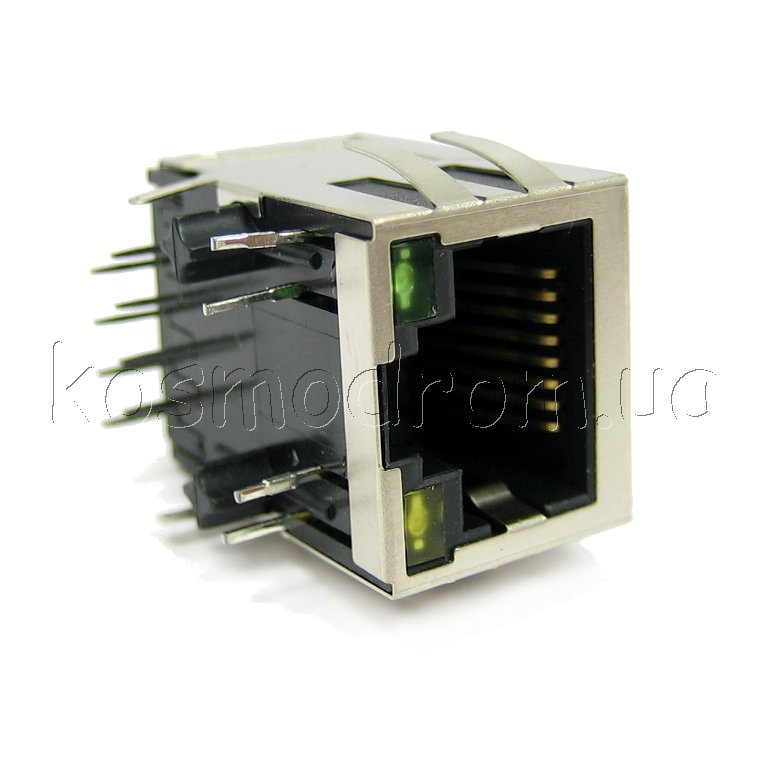

Нажми на картинку, чтобы увеличить ее

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Разъем RJ-45
HR911105H
разъём RJ45 Tab down 0.85 inch, TX 1CT:1CT RX 1CT:1CT LED: G/Y EMI Fingers: Yes
На складе ...
Производитель: HANRUN
код товара: 00-00040412
 СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Разъем RJ-45
| | | |
|
Тип разъёма |
Гнездо (RJ45) |
|
Количество контактов |
8P8C (RJ45,
Ethernet) |
|
Применение |
Ethernet LAN (без
PoE) |
|
Количество портов |
1 × 1 |
|
Скорость передачи
данных |
10/100 Base-T |
|
Фиксатор (защёлка) |
Снизу (Down) |
|
Количество
сердечников на порт |
4 |
|
Ориентация |
Угловая, 90° |
|
Тип монтажа на плату |
Боковой (Side
Entry) |
|
Экранирование (EMI) |
С экранирующими
контактами (EMI Tabs) |
|
Светодиодная
индикация |
Зелёный / Жёлтый |
|
Материал печатной
платы |
FR4 |
|
Фиксирующий штифт на
плате |
T-образный (T
Post) |
|
Высота корпуса |
13,30 мм (0,524") |
|
Длина корпуса |
21,25 мм (0,837") |
|
Ширина корпуса |
15,93 мм (0,627") |
|
Рабочая температура |
от -40 °C до +85
°C |
|
BST-цепь |
Да |
|
AutoMDX |
Да |
|
Диоды |
Нет |
|
Покрытие контактной
площадки |
Золото 6 мкдюймов
/ 15 мкдюймов / 30 мкдюймов |
|
Коэффициент
трансформации RX/TX |
1CT:1CT |
|
Конфигурация RX/TX |
T, C |
| | |
|
 |
