Нажми на картинку, чтобы увеличить ее
Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Разъем FFC-PFC

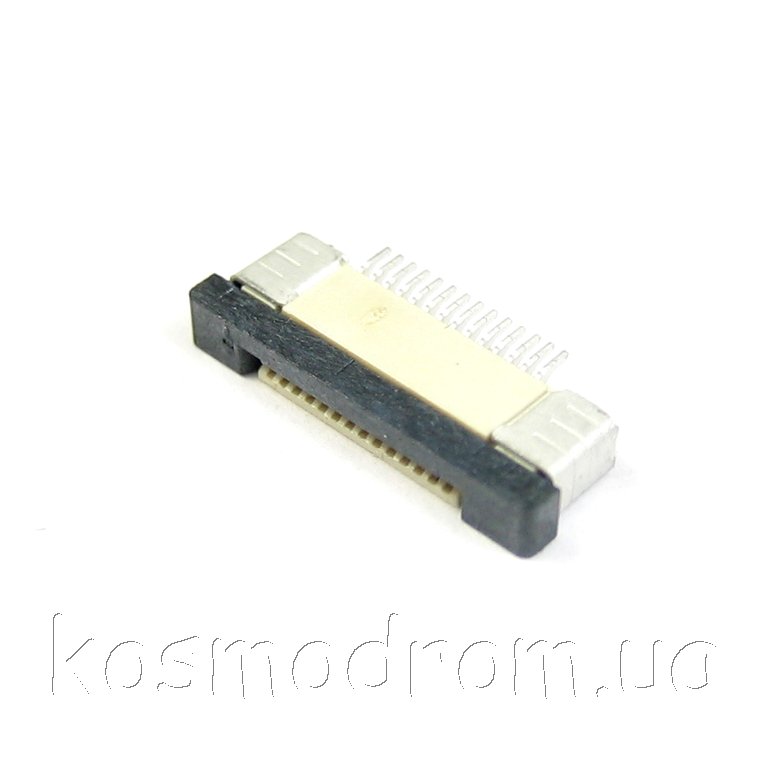

FPC CS 0.5MM 14P DT
Коннектор FPC. Шаг 0,5 мм. Количество контактов: 14. Тип фиксатора: выдвижной передний. Расположение контактов шлейфа: верхнее (Top)
На складе ...
код товара: 00-00057709
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Разъем FFC-PFC
| | | |
|
Коннектор FPC с шагом 0,5 мм. |
|
Разъемы FPC
предназначены для соединения сигнальных слаботочных цепей посредством
гибкого плоского шлейфа (FPC). Максимальная нагрузочная способность
разъема не превышает 50 В/0,5 А по постоянному и переменному току.
Данные FPC разъемы имеют переднюю выдвижную либо поворотную
защелку. Фиксатор (защелка) обеспечивает надежное удержание шлейфа в
гнезде за счет прижима пружинящих контактов к контактам шлейфа.
Характеристики:
Тип разъема: FPC
Шаг: 0,5 мм.
Количество контактов: 14
Максимальное напряжение: 50 В.AC/DC
Максимальный ток: 0,5 А
Пространственная ориентация: вертикальный
Монтаж: в отверстия
Тип фиксатора: выдвижной
Расположение фиксатора: передний
Расположение контактов шлейфа по отношению к фиксатору: верхнее
Рабочая температура: -25...85 С |
| | |
|
 |
