| | | Нажми на картинку, чтобы увеличить ее

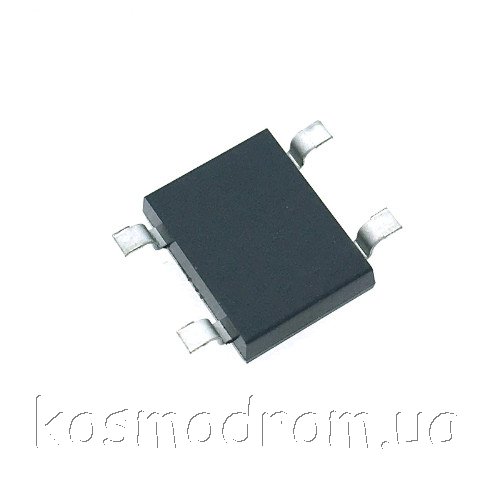

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Мост однофазный выпрямительный DB207S Мост однофазный SMD: 2 А, 1000 В
На складе ... Производитель: MDD код товара: 00-00050176
СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел: Мост однофазный выпрямительный
| | | |
Диодный
мост : 2A 1000V |
DB207S используется
в схемах двухполупериодного выпрямления переменного напряжения.
Диодный мост устанавливается на выходе вторичной обмотки
трансформатора.
В отличие от однополупериодной схемы выпрямления совместно с
использованием конденсаторного фильтра питания, применение диодного
моста обеспечивает низкий коэффициент пульсаций при значительном
токе нагрузки.
При такой схеме подключения появляется возможность использования
электролитического конденсатора меньшей емкости.
Диодный мост рассчитан на обратное напряжение до 1000V и прямой ток
до 2A.
Рекомендуется, чтобы обратное напряжение диодного моста превышало
входное напряжение с трансформатора хотя бы в два раза.
Прямой ток через диод определяется током, потребляемым нагрузкой.
При превышении этого параметра, происходит тепловой пробой и диодный
мост выходит из строя.
Следует отметить, что диодный мост рассчитан на максимальный ток –
2A исключительно при установке на радиатор.
При повышенной температуре окружающей среды можно организовать
дополнительный отвод тепла при помощи вентилятора.
Выводы:
Отметка "+" находится рядом с положительным выводом;
Отметка "-" - рядом с отрицательным выводом.
Два оставшихся вывода – это входы, которые служат для подачи
переменного напряжения. |
| | |
Мост выпрямительный однофазный
Дио́дный мо́ст —
электрическая схема, предназначенная для преобразования («выпрямления»)
переменного тока в пульсирующий постоянный. |
|
|
|
