UTR2

Ультразвуковой передатчик/приёмник

Основные характеристики


UTR2 - гибридная схема, которая позволяет реализовать, с добавлением нескольких внешних компонентов, сверхзвуковой чувствительный элемент
Обнаружение базируется на изменении амплитуды полученных ультразвуковых сигналов (40КГц) вследствие перемещения объекта
Благодаря толстоплёночной гибридной технологии показывают стабильные электрические характеристики

Особенности
  • входной усилитель по переменному току с автоматическим управлением крутизны
  • корпус с однорядным расположением выводов (SIL)
Применения
  • автомобильные сигнальные системы
  • жилые и коммерческие системы безопасности
  • автоматические системы открытия дверей

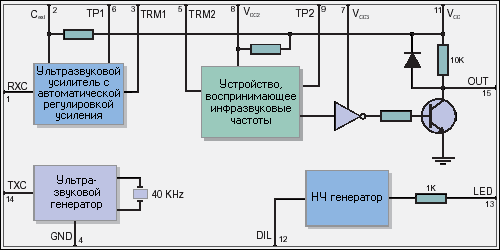

Блок-диаграмма
Электрические характеристики Токр.=25°С, если иначе не определено
 Характеристики Мин. Тип. Макс. Ед. измер.
Ucc Напряжение питания 912 16В
Iраб Потребляемый ток  15  mA
G Коэффициент усиления ультразвукового усилителя  50  dB
Fu Ультразвуковая частота 3840 42КГц
Iвых Ток стока на выходе 2   20mA
Траб Диапазон рабочих температур -20  +80°C
Назначение выводов
  1. RXC Вход от ультразвукового пьезокерамического приёмника (RXCAP)
  2. Cext Внешний конденсатор фильтра питания
  3. TRM1 Внешний подстроечный резистор
  4. GND Земля
  5. TRM2 Внешний подстроечный резистор
  6. TP1 Контрольная точка
  7. Vcc3 Напряжение питания выходного каскада
  8. Vcc2 Напряжение питания внутреннего каскада
  9. TP2 Контрольная точка
  10. INS Внутренний сигнал: не подключать
  11. VCC Внешний источник питания
  12. DIL Сигнал запрета управлением светодиода: активный - низкий
  13. LED Сигнал управления светодиодом
  14. TXC Выход на ультразвуковой пьезокерамический передатчик (TXCAP)
  15. OUT Выходной сигнал ( Uвых 'низкое, если объект двигается)
Механические размеры

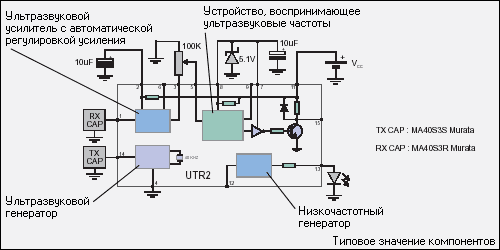

Типовое применение


Поставляемые компоненты
