TRW-2.4G – 2.4GHz радиомодуль GFSK-трансивера

2.4 ГГц

[ наличие на складе и цена по ссылке ]   скачать PDF

смотри также

AWM630TX – 2.4GHz аудио/видео RF-передатчик

AWM634RX — 2.4GHz аудио/видео RF-приёмник

компоненты для беспроводной связи

Крупный производитель электронной продукции для беспроводной связи, компания Wenshing Electronics выпускает TRW-2.4G – удобный и простой в применении радиомодуль GFSK-трансивера безлицензионного ISM-диапазона 2.4GHz. В основе модуля лежит популярный чип трансивера nRF2401 компании Nordic. Таким образом, программирование всех функций модуля и режимов его работы не вызовет у вас затруднений, а наличие печатной антенны позволит сократить время запуска проекта и упростить его сборку. Подключение радиомодуля к управляющему микроконтроллеру осуществляется по SPI-интерфейсу.

* частотный диапазон: 2.4GHz…2.527GHz

* вид модуляции: GFSK

* антенна: встроенная PCB

* интерфейс: SPI

* число каналов: 128

* шаг частотных каналов: 1MHz

* выходная мощность: 0dBm

* скорость обмена данными: 1Mbps, 250kbps

* возможный радиус действия:

   280 м (250Kbps)

   150 м (1Mbps)

* технология ShockBurst

* чувствительность:

-90dBm (0.1%BER при 250kbps)

-80dBm (0.1%BER при 1000kbps)

* напряжение питания: 1.9V…3.6V

* ток потребления:

1 канал 250kbps – 18mA

2 канала 250kbps – 23mA

1 канал 1000kbps – 19mA

2 канала 1000kbps – 25mA

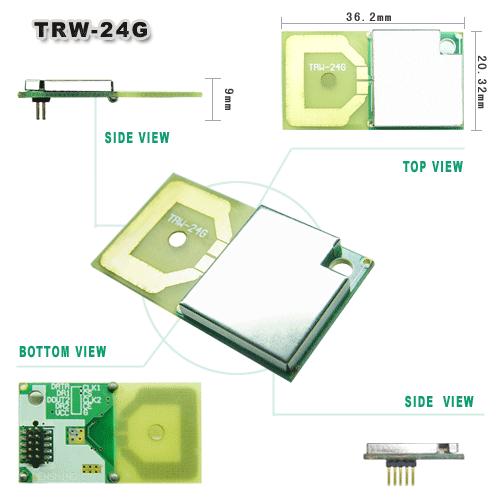

Радиомодули TRW-2.4G с габаритами 36.2x20.32x9.0mm производятся для температурного диапазона −40°C…+85°C.
