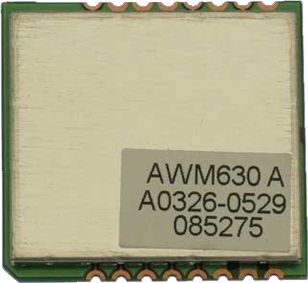

AWM630TX – 2.4GHz аудио/видео RF-передатчик

2.4 ГГц

[ наличие на складе и цена по ссылке ]  скачать PDF

используется совместно с приемником AWM634RX

так же см

TRW-2.4G – 2.4GHz радиомодуль GFSK-трансивера

компоненты для беспроводной связи

Хотите построить телевизионный передатчик собственными руками? И чтобы не оштрафовали за радиохулиганство? Это просто! Тайваньская компания Airwave производит AWM630TX – уникальный экономичный модуль FM-передатчика аналоговых стереофонических аудио сигналов и видео стандартного качества (NTSC и PAL) в частотном ISM-диапазоне 2.4GHz на расстояние до 100 метров (при использовании 2.4GHz FM-приёмника AWM634RX). Благодаря внутреннему PLL-синтезатору можно выбрать частоту передатчика из четырёх фиксированных значений. Модуль представляет из себя законченное изделие в удобном для встраивания планарном корпусе.

* безлицензионный ISM-диапазон 2.4GHz (2400MHz…2483MHz)

* напряжение питания: 5V (±2%)

* ток потребления: 55mA

* нелицензируемая выходная мощность: 10dBm ±1dBm (CE), 0dBm ±1dBm (FCC)

* точность несущей частоты: ±100kHz (2.4GHz)

* частотные каналы:

Ch1 – 2414MHz
Ch2 – 2432MHz
Ch3 – 2450MHz
Ch4 – 2468MHz

* импеданс антенного выхода: 50Ω

* импеданс видео входа: 75Ω

* уровень видео входа: 1VP-P

* уровень аудио входа: 3VP-P

* совместимость с форматами видео NTSC и PAL

Модули передатчика AWM630TX производятся в корпусе для планарного монтажа (30.6x28.6x3.7mm) с рабочим температурным диапазоном −10°C…+60°C.
