AWM634RX — 2.4GHz аудио/видео RF-приёмник

2.4 ГГц

[ наличие на складе и цена по ссылке ]    скачать PDF

используется совместно с передатчиком AWM630TX

так же см

TRW-2.4G – 2.4GHz радиомодуль GFSK-трансивера

компоненты для беспроводной связи

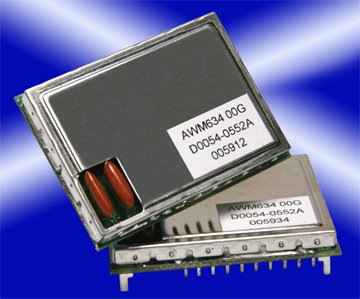

Сделали телевизионный передатчик на 2.4GHz своими руками, а приёмника нет? Это легко поправить! Тайваньская компания Airwave производит AWM634RX – уникальный экономичный модуль FM-приёмника аналоговых стереофонических аудио сигналов и видео стандартного качества (NTSC и PAL) в частотном ISM-диапазоне 2.4GHz. Благодаря внутреннему PLL-синтезатору можно выбрать частоту приёма из четырёх фиксированных значений. Модуль представляет из себя законченное изделие в удобном для встраивания планарном корпусе и способен уверенно принимать RF-сигнал от передатчика AWM630TX на расстоянии до 100 метров.

* безлицензионный ISM-диапазон 2.4GHz (2400MHz…2483MHz)

* напряжение питания: 5V (±2%)

* ток потребления: 140mA…180mA

* уровень входного RF-сигнала: −85dBm…-10dBm

* частотные каналы:

Ch1 – 2414MHz

Ch2 – 2432MHz

Ch3 – 2450MHz

Ch4 – 2468MHz

* импеданс антенного входа: 50Ω

Видео

* уровень видео выхода: 1VP-P (±0.2V)

* отношение S/N: не хуже 40dB (100kHz, 1VP-P синус)

* неравномерность в полосе частот: не более ±5dB (50Hz…5.5MHz)

* совместимость с форматами видео NTSC и PAL

Аудио

* уровень аудио выхода: 3VP-P (±0.3V, в полосе 50Hz…15kHz)

* выходной частотный диапазон: 50Hz…20kHz

* полоса пропускания: 50Hz…15kHz (-3dB)

* отношение S/N: не хуже 50dB ±3dB (50Hz…15kHz)

Модули передатчика AWM634RX производятся в корпусе для планарного монтажа (40.64x30.48x6.2mm) с рабочим температурным диапазоном −10°C…+60°C.
