Линейные и импульсные: драйверы мощных светодиодов от Maxim


Светодиоды - это низковольтные полупроводниковые приборы. Для того чтобы обеспечить длительный срок службы светодиода, необходимо стабилизировать протекающий через него ток, а не напряжение. Дело в том, что даже незначительное изменение прямого напряжения на светодиоде приведет к резкому скачку тока, протекающего через него (рис. 1). В качестве примера взят полноцветный RGBW-светодиод из серии MC-E компании Cree (буква «W» подчеркивает, что светодиоды этой серии обеспечивают еще и белое свечение). Кроме того, падения напряжений на светодиодах разных цветов довольно сильно отличаются. Например, на светодиоде красного цвета оно примерно в 1,5 раза меньше чем на синем, белом или зеленом. Этот фактор необходимо учитывать при последовательном включении, так как при одинаковом количестве последовательно включенных светодиодов разных цветов суммарное падение напряжения может отличаться на 50%.



Правильное питание светодиодов - залог их долгой и эффективной работы.
Используйте драйвера питания из нашего каталога - это позволит Вам существенно ускорить время разработки изделия, повысить его качество и надежность.



Драйверы питания светодиодов:

LDH-45 – повышающие DC/DC LED драйверы от Mean Well
DM631 - 16-канальный драйвер светодиодов
DM633 - 16-канальный драйвер светодиодов постоянного тока, с программируемыми ШИМ выходами.
Драйверы светодиодов компании Macroblock, Inc.
Драйверы светодиодов компании MAXIM
Драйверы светодиодов компании MAXIM часть вторая
Драйверы светодиодов компании StarChips
Драйверы светодиодов компании SuperTex
Драйверы светодиодов компании ZETEX
Драйверы светодиодов STMicroelectronics
Драйверы светодиодов (LED) от ON Semiconductor
Драйверы светодиодов компании ON Semiconductor - NCL30xxx
Драйверы светодиодов компании ON Semiconductor - NSI45/50xxx
Драйверы светодиодов компании ON Semiconductor - NCP
Драйверы светодиодов компании MEAN WELL
Драйверы светодиодов MEANWELL серии APC
Регулятор постоянного тока для управления светодиодами NSI50350
Стабилизированные источники тока для питания мощных светодиодов
Обзор DC/DC-драйверов для мощных осветительных светодиодов
Драйверы светодиодов ZETEX и SuperTex - обзорные статьи
Высоковольтные драйверы мощных светодиодов
NCP5623 - Автоматическое изменение яркости светодиодов

Мы поставляем светодиоды CREE

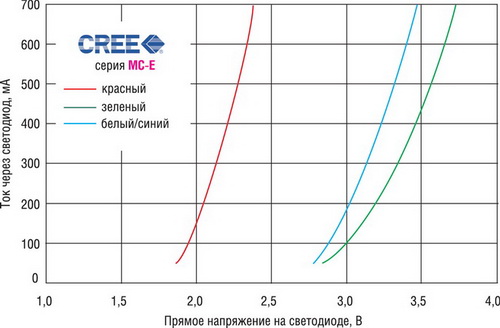

Зависимости прямых падений напряжения от тока для светодиодов разных цветов

Рис. 1. Зависимости прямых падений напряжения от тока для светодиодов разных цветов

Еще одна причина, заставляющая питать светодиоды именно стабилизированным током - это зависимость светового потока от протекающего через них тока. Эту зависимость используют при необходимости регулировки яркости светодиодного светильника или для получения различных цветовых оттенков свечения в полноцветных RGBW. Однако в большинстве случаев требуется именно стабильное равномерное свечение. На рисунке 2 приведены зависимости светового потока для светодиодов разных цветов на примере серии MC-E компании Cree. Из рисунка 2 видно, что для изменения светового потока светодиодов серии MC-E от 20 до 100 процентов ток светодиода должен изменяться от 100 до 350 мА. Диапазон изменения тока обычно регулируется с помощью светодиодных драйверов.

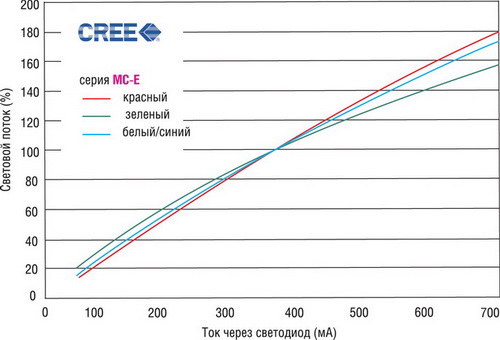

Зависимости светового потока от прямого тока через светодиоды разных цветов

Рис. 2. Зависимости светового потока от прямого тока через светодиоды разных цветов



Линейные драйверы светодиодов

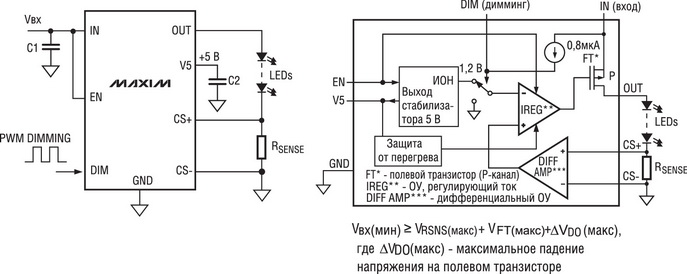

Компания Maxim выпускает линейные и импульсные драйверы светодиодов. Выходной каскад линейных драйверов представляет собой генератор тока на полевом транзисторе с p-каналом. Структура и типовая схема включения линейного драйвера показана на рис. 3.

Типовая схема включения и структура линейного драйвера

  Рис. 3. Типовая схема включения и структура линейного драйвера

Ток через последовательно включенные светодиоды задается резистором RSENSE (датчиком тока). Падение напряжения на этом резисторе определяет выходное напряжение дифференциального усилителя DIFF AMP, поступающее на неинвертирующий вход регулирующего усилителя IREG. Регулирующий ОУ сравнивает напряжение ошибки с опорным, формируя на своем выходе потенциал для управления полевым транзистором с p-каналом, работающим в линейном режиме, поэтому рассматриваемые драйверы проигрывают в эффективности импульсным. Однако линейные драйверы обладают простотой применения, низкой ценой и минимальными электромагнитными излучениями (ЭМИ).

В некоторых приложениях (например, в автомобильных) цена и простота применения имеют определяющее значение при выборе светодиодного драйвера. Основные параметры линейных драйверов светодиодов приведены в таблице 1.


Таблица 1. Линейные драйверы мощных светодиодов (Linear HB LED drivers)

Наименование

Области применения

Uвх, В

Iвых.макс., А

ШИМ-димминг (PWM-Dimming)

Корпус

Автомобильные приложения

Общее
применение

Подсветка
дисплея

купить



MAX16800

Да

Да



6,5...40

0,35

1:30

16-TQFN

MAX16803

Да

Да



6,5...40

0,35

1:200

16-TQFN

MAX16804/05/06

Да

Да



5,5...40

0,35

1:200

20-TQFN

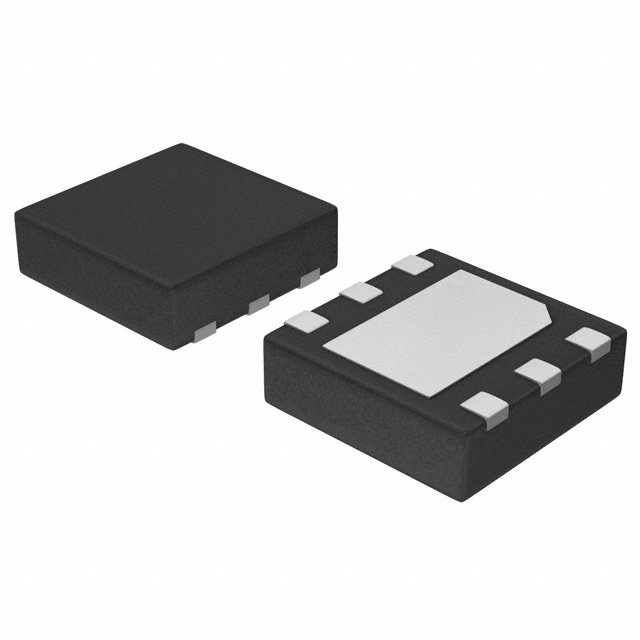

MAX16815

Да

Да



6,5...40

0,1

1:100

6-TDFN

MAX16823

Да

Да



5,5...40

0,1/канал

1:200

16-TQFN; 16-TSSOP

MAX16824

Да

Да

Да

6,5...28

0,15/канал

1:5000

16-TSSOP

MAX16825

Да

Да

Да

6,5...28

0,15/канал

1:5000

16-TSSOP

MAX16828

Да

Да



6,5...40

0,2

1:100

6-TDFN

MAX16835

Да

Да



6,5...40

0,35

1:80

16-TQFN

MAX16836

Да

Да



6,5...40

0,35

1:80

16-TQFN

MAX16839

Да

Да



5...40

0,1

1:200

6-TDFN; 8-SO

  Большинство из них имеют диапазон входных напряжений 6,5...40 В. Максимальные значения выходных токов составляют 0,1...0,35 А. Каждая микросхема из таблицы 1 допускает импульсное регулирование выходного тока (ШИМ-димминг). Управлять яркостью светодиодов можно с помощью регулировки скважности импульсов, формируемых таймером ICM7555. Рекомендуемая для этого производителем схема приведена на рис. 4. Параметры внешних компонентов для ШИМ-последовательности импульсов, формируемой таймером, приведены в соответствующей документации для ICM7555.

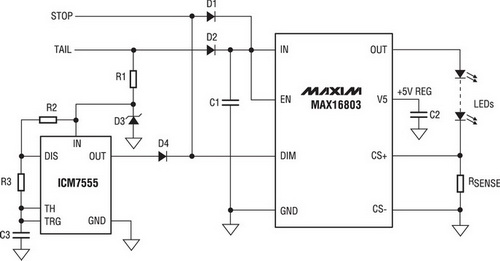

Управление яркостью светодиодов с помощью таймера ICM7555

  Рис. 4. Управление яркостью светодиодов с помощью таймера ICM7555

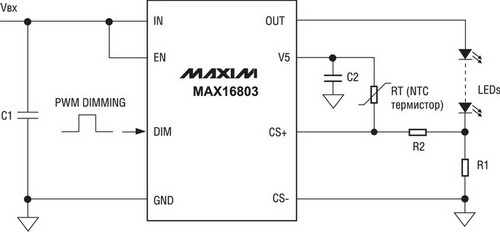

На рис.5 приведена рекомендуемая производителем схема для защиты мощных светодиодов от перегрева с помощью термистора NTC. Ток ограничения через светодиоды рассчитывается по формуле: ILED = [VSENSE - [R2/(R2+ R1)] V5]/R1, где V5- выходное напряжение 5В от встроенного стабилизатора напряжения. Такая несложная доработка схемы позволит исключить возможность выхода из строя дорогих светодиодов из-за недопустимо высокой температуры корпуса, ведь даже небольшое превышение максимально допустимой температуры резко сокращает их срок службы.



Защита светодиодов от перегрева с помощью термистора



Рис. 5. Защита светодиодов от перегрева с помощью термистора

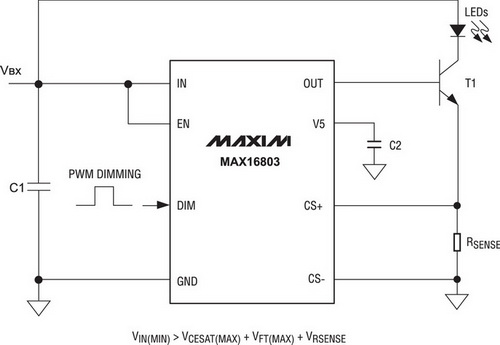

На рис. 6 показан способ увеличения выходного тока драйвера с помощью внешнего биполярного транзистора. Следует отметить, что в этом случае светодиоды подключаются между входом источника питания и коллектором биполярного транзистора, а это не всегда удобно.



Увеличение тока драйвера с помощью внешнего биполярного транзистора



Рис. 6. Увеличение тока драйвера с помощью внешнего биполярного транзистора

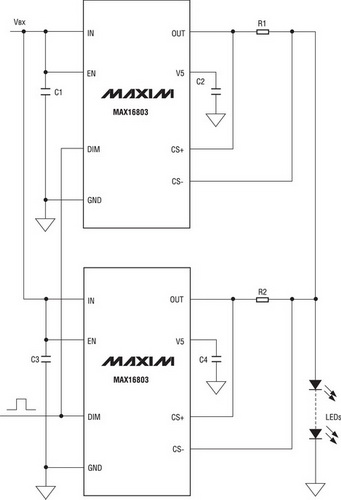

Схема для увеличения выходного тока, показанная на рис. 7, свободна от этого недостатка. Катод нижнего по схеме светодиода подключается непосредственно к общему проводу, что в большинстве случаев гораздо предпочтительнее предыдущего варианта, показанного на рис. 6, когда на катоде нижнего светодиода всегда присутствует ненулевой потенциал. Большинство микросхем линейных драйверов из таблицы 1 допускают рассмотренные варианты увеличения выходного тока. В качестве примера на рисунках 6 и 7 приведена микросхема MAX16803.



Параллельное включение двух драйверов для увеличения выходного тока



Рис. 7. Параллельное включение двух драйверов для увеличения выходного тока

Импульсные драйверы светодиодов

Для портативных осветительных приборов очень важен высокий КПД преобразования светодиодных драйверов, поэтому в их схемах используются импульсные DC/DC-преобразователи с разными топологиями и схемными решениями, обеспечивающими стабилизацию выходного тока. Высокий КПД преобразования импульсных драйверов светодиодов позволяет увеличить время работы автономного источника питания.

Компания Maxim выпускает семейство импульсных драйверов для питания светодиодов постоянным током, имеющих возможность регулировки яркости при помощи аналогового или цифрового сигнала с ШИМ. Основные параметры и области применения этих драйверов приведены в таблице 2.


Таблица 2. Импульсные драйверы мощных светодиодов (Switch-mode HB LED drivers)

Наименова- ние

Области применения

Топология

Uвх, В

Iвых.макс, А

Частота

ШИМ-димминг (PWM-Dimming)

Корпус

Автомобильные приложения

Общее
применение

Подсветка дисплея

купить



MAX16801



Да



Boost, flyback, SEPIC

10,8...24

10,0

262 кГц

1:3000

8-mMAX

MAX16802



Да



Boost, buck, flyback, SEPIC

10,8...24

10,0

262 кГц

1:3000

8-mMAX

MAX16807





Да

Boost, SEPIC + 8 linear*

8...26,5

0,05/канал

от 20 кГц до 10 МГц

1:5000

28-TSSOP-EP

MAX16809





Да

Boost, SEPIC + 16 linear

8...26,5

0,05/канал

от 20 кГц до 10 МГц

1:5000

38-TQFN

MAX16814

Да

Да

Да

Boost, SEPIC + 4 linear

4,75...40

0,15/канал

от 200 Гц до 2 МГц

1:5000

20-TQFN; 20-TSSOP

MAX16819

Да

Да



Buck

4,5...28

3,0

от 20 кГц до 2 МГц

1:5000

6-TDFN

MAX16820

Да

Да



Buck

4,5...28

3,0

от 20 кГц до 2 МГц

1:5000

6-TDFN

MAX16821

Да

Да



Boost, buck, buck-boost, SEPIC

4,75...5,5; 7...28

30,0

от 125 кГц до 1,5 МГц

1:5000

28-TQFN

MAX16822

Да

Да



Buck

6,5...65

0,35

от 20 кГц до 2 МГц

1:1000

8-SO

MAX16826

Да

Да

Да

Boost, SEPIC + 4 linear

4,75...24

3,0

от 100 кГц до 1 МГц

1:2000

32-TQFN-EP

MAX16832

Да

Да



Buck

6,5...65

0,7

от 20 кГц до 2 МГц

1:1000

8-SO-EP

MAX16833

Да

Да



Boost, buck, buck-boost, SEPIC

5...65

2,0

от 100 кГц до 1 МГц

1:3000

16-TSSOP

MAX16834

Да

Да

Да

Boost, buck, buck-boost, SEPIC

4,5...28

2,0

от 100 кГц до 1 МГц

1:3000

20-TQFN-EP

MAX16838

Да

Да

Да

Boost, SEPIC + 2 linear

4,75...40

0,15/канал

от 200 Гц до 2 МГц

1:5000

20-TQFN; 20-TSSOP

*linear - линейный стабилизатор

Импульсные драйверы имеют широкие диапазоны входных напряжений. Например, у микросхемы MAX16833 входной диапазон напряжений от 5 до 65 В, у MAX16822 - от 6,5 до 65 В. Разработчику предлагаются на выбор драйверы с очень широким диапазоном частоты преобразования. Некоторые микросхемы позволяют задавать частоту преобразования от 20 кГц до 2 МГц (эти параметры приведены в таблице 2). Контроллеры светодиодных драйверов MAX16801 и MAX16802 позволяют разработать DC/DC-преобразователь с выходным стабилизированным током до 10 А. Драйверы MAX16807, MAX16809, MAX16838 и MAX16814 позволяют получить диапазон регулировки выходного тока с отношением 1:5000. Большинство импульсных светодиодных драйверов позволяют выбрать наиболее оптимальную топологию схемы для достижения максимальной эффективности работы схемы преобразования. Например, MAX16821, MAX16833 и MAX16834 дают возможности выбора топологии преобразователя из четырех возможных вариантов: boost, buck, buck-boost или SEPIC. Для облегчения правильного выбора светодиодного драйвера производитель приводит рекомендуемые области применения для каждого наименования. Миниатюрные корпуса и требуемые компактные внешние компоненты позволяют создать схему с малыми габаритами и широкими функциональными возможностями. В документации каждого драйвера приводятся рекомендуемые схемы включения для конкретного приложения, что существенно облегчает проектирование.

Несколько слов о способах регулировки яркости светодиодов с помощью импульсных драйверов. Наиболее популярны аналоговая и ШИМ-регулировка. Оба метода имеют свои преимущества и недостатки. Управление интенсивностью свечения с помощью ШИМ-регулирования позволяет значительно ослабить отклонение цветового оттенка светодиода, но требует дополнительного формирователя последовательности импульсов ШИМ. Регулировка яркости аналоговым методом основана на более простой схеме, но он может оказаться недопустимым при необходимости поддержания постоянной цветовой температуры светодиодов.

Аналоговая регулировка изменяет величину постоянного тока светодиода. Управление силой света светодиода обычно производится регулировкой переменного резистора или переменным уровнем управляющего напряжения, подаваемым на специально предназначенный для этого вход. Метод регулировки светового потока светодиода с помощью ШИМ заключается в периодическом включении и выключении тока через светодиод на короткие промежутки времени. Частота ШИМ обычно выбирается не менее 200 Гц для полного исключения эффекта мерцания и создания комфортного восприятия светового потока человеком. Интенсивность свечения светодиода при управлении с помощью ШИМ пропорциональна рабочему циклу импульсной последовательности.

Многие современные микросхемы импульсных драйверов светодиодов имеют специальный вход PWM DIM, на который можно подавать сигналы ШИМ разных частот и амплитуд, что существенно упрощает сопряжение драйвера со схемами внешней логики. Дополнительно для управления светодиодным драйвером могут использоваться вход разрешения выхода и другие логические функции.
