GPS приемник Copernicus



компоненты для беспроводной связи

Copernicus

См. так же

GPS-приемники EverMore

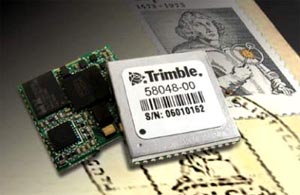

Новейший GPS приемник CopernicusTM построен на основе революционного программного обеспечения TrimCoreTM компании Trimble. Приемник обладает предельно быстрым стартом и способностью находить и удерживать сигналы спутников в сложной обстановке современного города с большим количеством высотных зданий. Приемник специально разработан с учетом требований современного Новейший GPS приемник CopernicusTM массового производства - как миниатюрный элемент для поверхностного монтажа.Copernicus TM представляет собой 12-канальный GPS приемник миниатюрного исполнения размером всего 19x19x2,54 мм. Приемник поставляется в упаковке в виде ленты для автоматизированных производственных линий. Краевые контакты модуля позволяют обойтись без дорогостоящих миниатюрных разъемов. Каждый модуль производится и тестируется в фабричных условиях в соответствии со строгими требованиями компанииTrimble к качеству выпускаемой продукции.


Ключевые характеристики:

  • Высота корпуса 2.54 мм

  • Размер  19 мм x 19 мм

  • Потребление энергии 93.9 мВт (тип.)

  • Чувствительность -152 dBm

  • Время «холодного» старта 39 sec

  • Антенна активная или пассивная

  • Протоколы NMEA, TSIP, TAIP


GPS модуль CopernicusTM  может работать с несколькими режимами энергопотребления:

RUN Mode - Режим постоянного слежения



Другие GPS-приемники:
ANAPALA 68677-50
SILVANA 68677-00
Copernicus
Condor
Lassen-IQ
 EB-230
 EB-240TD
 EB-270
 EB-500
 EB-570


ГЛОНАСС-приемники:
 GEOS-1M



  • Потребление энергии при комнатной температуре:

    •  2.7 V:  30.7 mA - 82.9 m

    • W3.0 V:  31.3 mA - 93.9 mW

    • 3.3 V:  31.4 mA - 104 mW

  • Потребление энергии при температуре 85° C

    •  2.7 V:  31.5 mA - 85 mW

    • 3.0 V:  34.9 mA - 104.7 mW

    • 3.3 V:  31.9 mA - 105 mW



Новый монитор версии 1.05.0 позволяет в удобном виде отображать данные с GPS-модулей Copernicus и Lassen-iQ, производить обновление внутреннего ПО (firmware), вести протокол поступающих по NMEA или TSIP навигационных данных на жестком дискек и множество других полезных вещей. Новые возможности программы - отображение координат объекта на картах Microsoft Visual Earth (требуется соединение с Интеренет) и сохранение всех настроек GPS-приемника в едином конфигурационном файле.

Download Trimble GPS Monitor (1048 Кб)



STANDBY (SLEEP) Mode - Спящий режим. Данные в памяти RAM сохраняются, и часы реального времени продолжают работать. Остальные части приемника выключены

  • Потребление энергии в спящем режиме:

    •  Min: 7.1 µA

    • Typical: 8.5 µA

    • Max: 60 µA

    • Wakes up every 18 hours for 10 ms (30 mA during the 10 ms wakeup period)

Monitor Mode - Режим управления. В этом режиме можно обновлять внутреннюю прошивку модуля, хранимую в памяти Flash

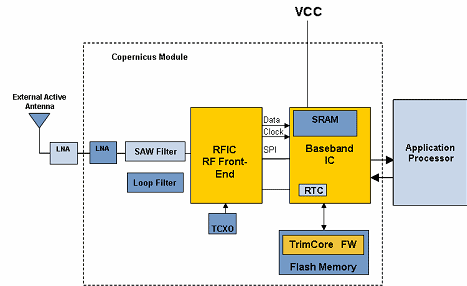

Функциональная схема GPS-модуля CopernicusTM

Функциональная схема GPS-модуля CopernicusTM

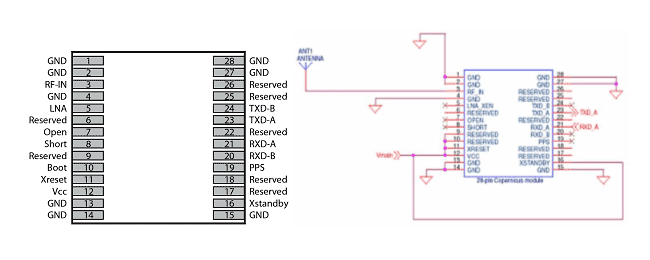

Расположение выводов и схема включения GPS-модуля CopernicusTM

Расположение выводов и схема включения GPS-модуля CopernicusTM

Технические характеристики  GPS-модуля CopernicusTM

  • Общие:
    Приёмник сигналов системы GPS L1 (1575.42 МГц), C/A код, 12-канальный, с непрерывным слежением за сигналами

  • Частота обновления информации:
    TSIP @ 1 Гц; NMEA @ 1 Гц; TAIP @ 1 Гц

  • Точностные характеристики:
    Горизонтальная: <3 м (50%), <8 м (90%)
    Высота: <10 м (50%), <16 м (90%)
    Скорость: 0.06 м/сек
    PPS (статическое): ±50 наносекунд

  • Параметры местоопределения:
    Повторное местоопределение: 2 сек
    Горячий старт: 9 сек
    Тёплый старт: 35 сек
    Холодный старт: 39 сек
    Первоначальное местоопределение: 41 сек

  • Чувствительность:
    Слежение: -152 дБм
    Первоначальное местопределение: -142 дБм

  • Ограничения COCOM: Предельная скорость 515 м/сек/высота 15000 метров

  • Интерфейс:
    28 контактных площадок по краям платы с шагом 1.27 мм
    2 последовательных порта UART



  •  Характеристики PPS-данных: один раз в секунду импульс 3.0 В с ТТЛ-уровнем

  • Поддерживаемые протоколы: TSIP, TAIP, NMEA 0183 v3.0, настройки сохраняются в энергонезависимой памяти.

  • Основное питание: +2.7 В до 3.3 В постоянного тока

  • Энергопотребление:
    (тип.) 30.7 мА (82.9 мВт) @ 2.7 В
    (тип.) 31.3 мА (93.9 мВт) @ 3.0 В

  • Резервное питание: +2.7 В до +3.3 В постоянного тока

  • Допустимые пульсации по питанию: До 50 мВ амплитудного значения на частотах от 1 Гц до 1 МГц

  • Рабочий диапазон температур: -40° C до +85° C

  • Температура хранения: -55° C до +105° C

  • Виброустойчивость:
    0.008 g2/Гц 5 Гц до 20 Гц
    0.05 g2/Гц 20 Гц до 100 Гц
    -3 дБ/октаву 100 Гц до 900 Гц

  • Влажность: 5% до 95%, без образования конденсата при 60° C

  • Экранирование: Металлический экран

  • Размеры: 19 мм x 19 мм x 2.54 мм

  • Вес: 1.7 грамм (включая экран)

  Дополнительно:


Поставляемые компоненты
