GPS-приемник Condor

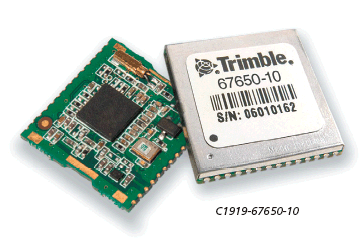

GPS-модуль CONDOR 67650-10 отличается высокой чувствительностью (-160 дБм) и простой схемой включения. Что бы в этом убедиться, буквально «на коленке» был собран макет GPS-устройства включающий собственно модуль CONDOR, преобразователь UART-RS232 и источник питания. Что бы усложнить условия эксперимента, вместо специальной GPS-антенны был использован…первый попавшийся под руку отрезок провода. Даже при таком небрежном монтаже и нарушении всех требований по согласованию волновых сопротивлений GPS-модуль CONDOR показал отличные результаты. Наблюдался быстрый захват спутников при нахождении макетной платы на подоконнике (50% неба полностью блокировано), и устойчивое сопровождение при перемещении платы внутрь помещения.

Основные параметры модуля Сondor C1919 приведены ниже:

Название параметра	Значение
Общие:	Приемник сигналов системы GPS L1 (1575.42 МГц), C/A код, с непрерывным слежением за сигналами
Частота обновления информации:	1 Гц
Точностные характеристики:	Горизонтальная: <2,5 м (50%), <5 м (90%) Высота: <5 м (50%), <8 м (90%) Скорость: 0,06 м/сек PPS (статическое): ±25 нС (50%) ±100 нС (90%)
Параметры местоопределения:	Повторное местоопределение: <1 сек Горячий старт: <2 сек Теплый старт: 35 сек Холодный старт: 38 сек
Чувствительность:	Слежение: -160 дБм Захват: -146 дБм
Ограничения COCOM:	Скорость 515 м/сек Высота 15000 метров
Поддерживаемые протоколы:	NMEA 0183 v3.0, GGA,GSA,GSV,RMC 9600 бит/сек; 8-N-1.
Основное питание:	+3,0 В до 3,6 В постоянного тока
Энергопотребление:	<40 мА (120 мВт) @ 3.0 В (тип.) без учета потр. внешн. акт. ант.
Резервное питание:	от 2.0 В до Uпит. В постоянного тока Потребление 10 мкА (тип.)
Встроенный МШУ:	19 дБ
Диапазон температур:	Работа: -40°C до +85°C Хранение: -55°C до +105°C
Виброустойчивость:	0.008 g²/Гц 5 Гц до 20 Гц 0.05 g²/Гц 20 Гц до 100 Гц -3 дБ/октаву 100 Гц до 900 Гц
Размеры:	19мм х 19мм х 2,7мм (экранированный)
Вес:	1,7 грамм (включая экран)
Влажность:	5% до 95%, без образования конденсата при 60°C
Упаковка:	По 100 или 500 шт. (Лента в катушке)

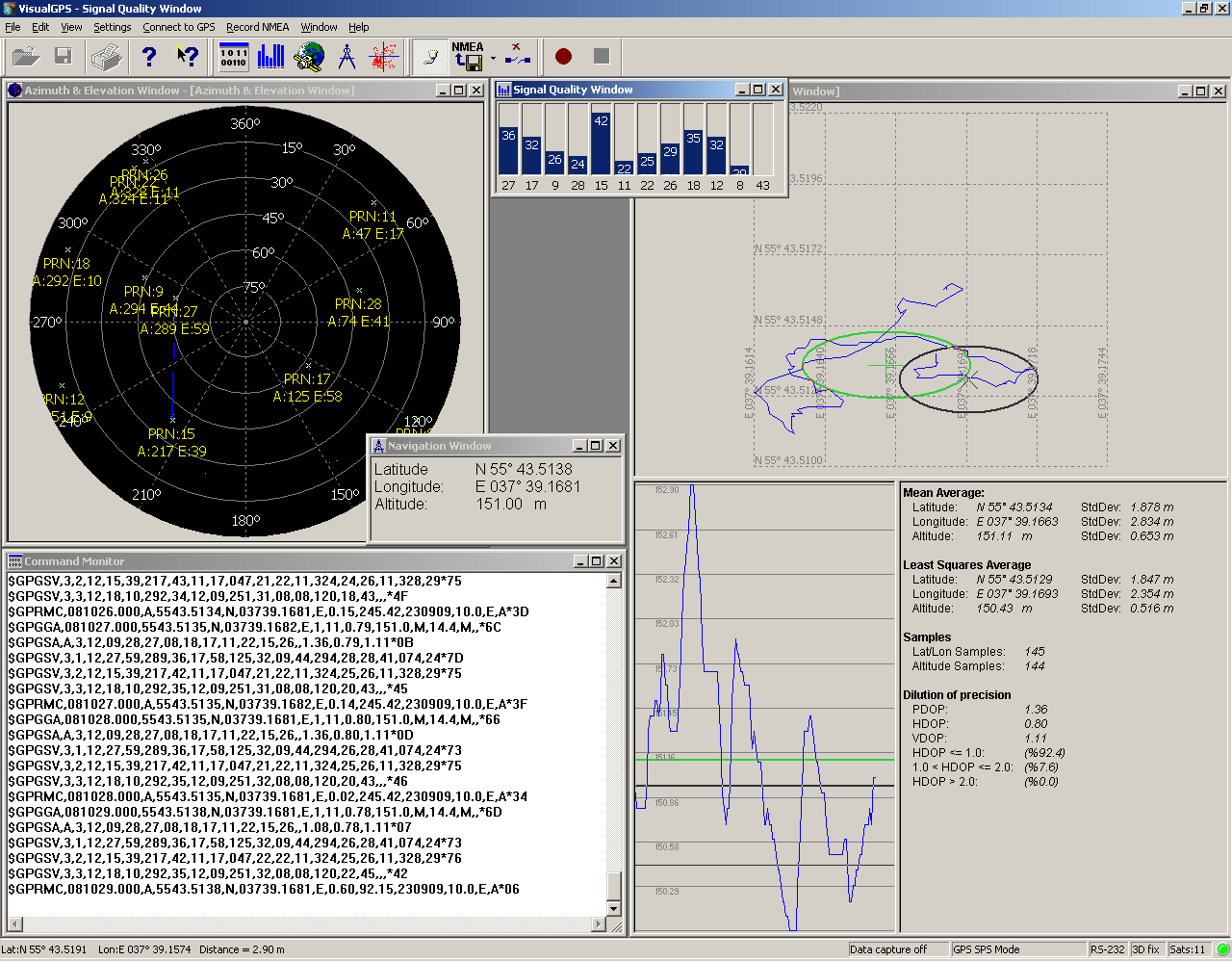

Просмотреть результаты тестов ...

Коды для заказа:

Код для заказа	Модель	Размер, мм	RTC кварц 32 кГц	Пассивная антенна	Схема сброса
CONDOR 67650-10	C1919A	19x19	Встроенный	Да	Встроенная
CONDOR 67650-00	C1919B	19x19	Внешний	Да	Внешняя
CONDOR 68674-00	C1011	10х11	Внешний	Нет	Внешняя
