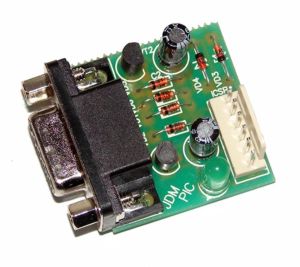

PIC JDM
– простейший внутрисхемный (ICSP)
программатор для микроконтроллеров фирмы Microchip.
Для его работоспособности не обязательно
наличие отдельного источника питания, поскольку программатор работает
с СОМ портом компьютера и берет питание от его линий. Таким образом,
для его работоспособности не обязательно наличие внешнего источника
питания, но напряжение на линиях СОМ порта должно быть не менее ±8.6V.
Из-за этой особенности работоспособность не гарантируется на некоторых
современных моделях ноутбуков и компьютеров, линии СОМ порта которых
не удовлетворяют описанным условиям (слаботочные линии СОМ порта с
напряжением ниже ±8.6V). В случае, если программируемое устройство
потребляет ток более 15мА – необходимо запитывать устройство от
внешнего источника питания.
Особенности:
PIC JDM
программатор основан на
JDM проекте, который берет все необходимые сигналы и питание от
СОМ порта. Для подключения к программируемому контролеру
(программируемой плате) используется 6 контактный разъем.
Перечень поддерживаемых устройств
зависит от текущей версии программного обеспечения (на данный момент
поддерживается большинство PIC контроллеров 12/16/18 серии)
Миниатюрный размер 33х33мм.
Может быть подключен к СОМ порту как
напрямую (вставить программатор в СОМ порт компьютера), так и с
помощью кабеля (использовать «прямой» кабель).
Полностью совместим с PIC-P40,
PIC-P28, PIC-P18 платами
– достаточно просто соединить программатор и плату с помощью прямого
6-жильного кабеля.
